模数/数模转换 · 核心实训

A/D 与 D/A 转换应用 · 6 大经典实训

本项目围绕 ADC0809 与 DAC0832 两大经典芯片展开，从单通道电压采集、数码管显示、多路循环采样，到 DAC 固定电压、方波与锯齿波输出，全面训练单片机模拟接口的设计与编程能力。

6 大递进式子项目

汇编语言

约 6 学时

配套评分标准

ADC 转换结果实时演示

PROJECT MATRIX

6 大经典实训一览

由简到难，循序渐进掌握 A/D 与 D/A 转换 · 点击任意卡片开始学习

基基础实训进进阶实训综综合实训

01 基础实训

ADC0809 单通道电位器电压采集

A/D转换 · 单通道采样

SJ-008-01 开始学习 →

02 进阶实训

ADC0809 单通道电压采集数码管显示

A/D转换 · 数码管动态显示

SJ-008-02 开始学习 →

03 进阶实训

多路模拟电压循环采集实训

通道切换 · 循环采样

SJ-008-03 开始学习 →

04 基础实训

DAC0832 输出电压

D/A转换 · 单缓冲输出

SJ-008-04 开始学习 →

05 进阶实训

DAC 锯齿方信号输出

方波发生 · 高低电平交替

SJ-008-05 开始学习 →

06 综合实训

DAC 锯齿波信号输出

锯齿波发生 · 线性递增

SJ-008-06 开始学习 →

ADC0809 单通道电位器电压采集

基础实训

实训编号

SJ-008-01

实训类型

A/D转换

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目是 A/D 转换入门实验，使用经典 8 位逐次逼近型模数转换芯片 ADC0809，对连接在 IN0 通道的电位器电压进行采集。ADC0809 以总线方式与单片机相连：P0 口分时复用为数据/低 8 位地址总线，地址经 74LS373 锁存，其 Q0~Q2 送 ADD-A~ADD-C 选择通道；WR、RD 信号经译码产生 START/ALE 与 OE，ALE 再经 74LS74 分频作为 ADC 时钟。转换结束后 EOC 经反相送 INT0，中断服务程序读取结果并送 P1 口 8 只 LED 显示；主程序检测完成标志后再次启动转换，实现循环采样。

掌握本项目后，学生将理解 ADC0809 的转换时序、总线接口与通道选择方法，学会使用 MOVX 指令访问片外 A/D 芯片、利用外部中断读取转换结果，为后续多路数据采集与传感器接口设计奠定基础。

2 电路图

电路说明

• P0.0~P0.7 为数据/低 8 位地址复用总线，经 74LS373 锁存地址
• 74LS373 输出 Q0~Q2 接 ADC0809 的 ADD-A、ADD-B、ADD-C，Q0~Q2=000 选中 IN0 通道
• ADC0809 数据口 D0~D7 接回 P0 总线，由 MOVX 读指令取回转换结果
• WR、RD 经 74LS02 译码产生 START/ALE 与 OE 控制信号
• 单片机 ALE 经 74LS74 两级分频后作为 ADC0809 的 CLK（约 500kHz）
• EOC 经反相后接 P3.2（INT0），转换结束产生下降沿申请中断
• 电位器输出电压接 IN0，参考电压 VREF=5V
• P1.0~P1.7 接 8 只 LED（共阴接法，输出高电平点亮）

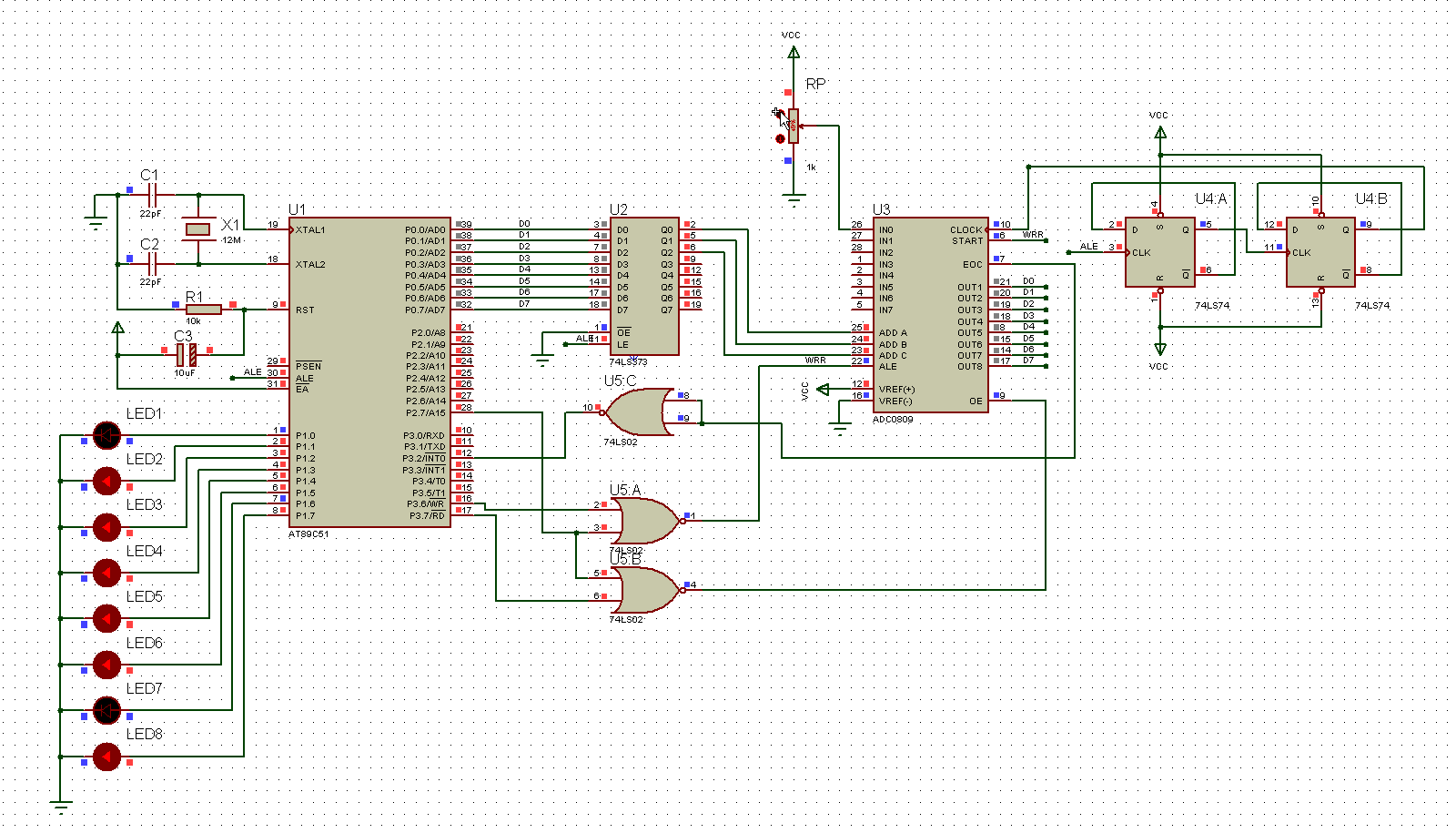

3 仿真演示

仿真说明

• 程序循环启动转换，每次转换结束由 EOC 触发 INT0 中断读取结果并送 P1 口
• 旋转电位器改变 IN0 输入电压，P1 口 LED 亮灭组合实时跟随采样值变化

4 程序内容（汇编语言）

;==================================================
; 项目名称：ADC0809 单通道模拟信号采集
; 芯片型号：STC89C52RC
; 硬件接口：
;   P0.0~P0.7 = 数据/低 8 位地址复用总线，地址经 74LS373 锁存
;   74LS373 Q0~Q2 = ADC0809 的 ADD-A/ADD-B/ADD-C，000 选中 IN0
;   P1.0~P1.7 = 8 只 LED（共阴接法，输出高电平点亮）
;   P3.2      = INT0，接 EOC（反相后），下降沿触发
;   CLK       = 由单片机 ALE 经 74LS74 两级分频提供（约 500kHz）
;   片选地址  = 7FF8H，A2~A0=000 选中 IN0 通道
; 功能说明：循环启动 A/D 转换，每次转换结束后由 INT0 中断
;           读取结果并送 P1 口 8 只 LED 显示
;==================================================
        ORG     0000H          ; 复位入口地址
        LJMP    MAIN           ; 转初始化程序

        ORG     0003H          ; INT0 中断服务子程序入口地址
        LJMP    PIT0           ; 转中断服务子程序

        ORG     0100H          ; 主程序起始地址，避开中断向量区

; 转换完成标志：中断服务程序置位，主程序检测并清除
FLAG    BIT     20H.0

;--------------------------------------------------
; 主程序：初始化中断并循环启动 A/D 转换
;--------------------------------------------------
MAIN:
        MOV     DPTR,#7FF8H    ; 指向 ADC0809，A2~A0=000 选中通道 0
        SETB    EX0            ; 允许 INT0 中断
        SETB    IT0            ; INT0 采用下降沿触发
        SETB    EA             ; 开总中断
        CLR     FLAG           ; 清除转换完成标志

LOOP:
        MOVX    @DPTR,A        ; 写片外地址，产生 START/ALE 脉冲启动转换
WAIT:
        JNB     FLAG,WAIT      ; 等待本次转换结束中断
        CLR     FLAG           ; 清除标志，准备下一次采样
        SJMP    LOOP           ; 循环采样

;--------------------------------------------------
; INT0 中断服务程序：读取转换结果送 P1，并置完成标志
;--------------------------------------------------
PIT0:
        MOVX    A,@DPTR        ; 读片外地址，产生 OE 取回 8 位转换结果
        MOV     P1,A           ; 结果送 P1 口，驱动 8 只 LED（1 亮 0 灭）
        SETB    FLAG           ; 置转换完成标志，通知主程序再次启动
        RETI                   ; 中断返回
        END

5 评分标准

评分项	分值	评分标准
电路连接	25分	ADC0809 数据、控制、地址线连接正确规范
控制时序	30分	总线读写、通道地址与 INT0 中断读取控制正确
程序编写	25分	代码正确、规范，注释清晰完整
功能实现	10分	采样值变化时 P1 口 LED 显示随之变化
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

输入电压范围

ADC0809 模拟输入电压必须在 0~5V 之间，禁止超过 Vref+

时钟与地址

ADC0809 的 CLK 由 ALE 经 74LS74 分频提供，通道由 74LS373 锁存的地址低 3 位选择

防止短路

接线前确认电源关闭，避免 ADC 数据口与电源或地短路

代码规范

程序必须有完整注释，便于理解 ADC 控制时序

ADC0809 单通道电压采集数码管显示

进阶实训

实训编号

SJ-008-02

实训类型

A/D转换

实训学时

80分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目在项目 1 的基础上，保留 ADC0809 总线接口与 INT0 中断采集方式，增加两只共阳数码管动态显示。段码接 P1 口、低电平点亮，十位公共端接 P3.1、个位公共端接 P3.0、高电平选通。单片机将 8 位转换结果换算为 0.0~5.0V 电压值：十位显示整数部分并点亮小数点，个位显示十分位，通过 P3.1、P3.0 分时选通两位数码管，实现电压值的实时显示。

掌握本项目后，学生将理解 ADC 转换结果到电压值的换算方法，掌握共阳数码管段码译码、动态扫描与消隐处理，学会将采集、换算、显示组合成一个完整的应用系统。

2 电路图

电路说明

• 本例电路在项目 1 基础上增加两只共阳数码管
• P0.0~P0.7 为数据/低 8 位地址复用总线，经 74LS373 锁存地址
• 74LS373 输出 Q0~Q2 接 ADD-A、ADD-B、ADD-C，Q0~Q2=000 选中 IN0 通道
• ADC0809 数据口 D0~D7 接回 P0 总线，由 MOVX 读指令取回转换结果
• WR、RD 经 74LS02 译码产生 START/ALE 与 OE 控制信号
• 单片机 ALE 经 74LS74 两级分频后作为 ADC0809 的 CLK（约 500kHz）
• EOC 经反相后接 P3.2（INT0），转换结束产生下降沿申请中断
• 电位器输出电压接 IN0，参考电压 VREF=5V
• P1.0~P1.7 接数码管 A~G、DP 段码，经限流电阻，共阳低电平点亮
• P3.1 接十位公共端，P3.0 接个位公共端，共阳高电平选通

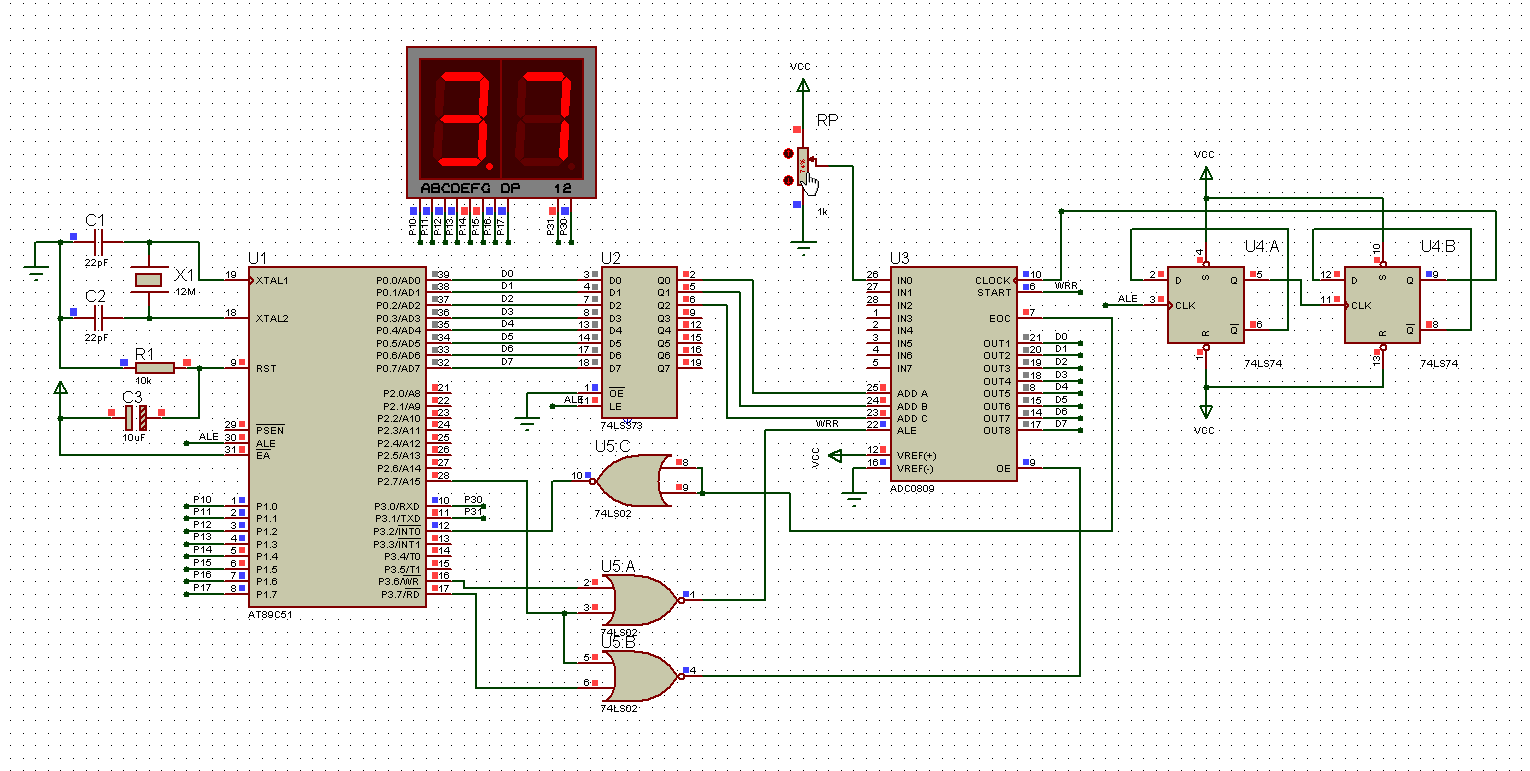

3 仿真演示

仿真说明

• 程序循环启动 A/D 转换，转换结束由 EOC 触发 INT0 中断读取结果
• 主程序将转换结果换算为 0.0~5.0V，并拆分出整数部分与十分位
• 两位数码管动态扫描，每位约 2ms，先送段码再选通位码
• 旋转电位器改变 IN0 输入电压，数码管显示值实时跟随变化

4 程序内容（汇编语言）

;==================================================
; 项目名称：ADC0809 单通道电压采集数码管显示
; 芯片型号：STC89C52RC
; 硬件接口：
;   P0.0~P0.7 = 数据/低 8 位地址复用总线，地址经 74LS373 锁存
;   74LS373 Q0~Q2 = ADD-A/ADD-B/ADD-C，000 选中 IN0 通道
;   P3.2      = INT0，接 EOC（反相后），下降沿触发
;   P1.0~P1.7 = 数码管段码 A~G、DP（共阳，低电平点亮）
;   P3.1      = 十位位码（共阳公共端，高电平选通）
;   P3.0      = 个位位码（共阳公共端，高电平选通）
;   CLK       = 由 ALE 经 74LS74 两级分频提供（约 500kHz）
; 功能说明：循环采集 IN0 电压，换算为 0.0~5.0V 后由两位
;           数码管动态显示（十位显示整数和小数点，个位显示十分位）
;==================================================
        ORG     0000H          ; 复位入口地址
        LJMP    MAIN           ; 转初始化程序

        ORG     0003H          ; INT0 中断服务子程序入口地址
        LJMP    PIT0           ; 转中断服务子程序

        ORG     0100H          ; 主程序起始地址，避开中断向量区

; RAM 与位标志分配
SAMPLE  EQU     30H            ; 8 位转换结果
VOLT    EQU     31H            ; 电压整数部分 0~5
TENTH   EQU     32H            ; 电压十分位 0~9
FLAG    BIT     20H.0          ; 转换完成标志

;--------------------------------------------------
; 主程序：初始化，循环采样并刷新显示
;--------------------------------------------------
MAIN:
        SETB    EX0            ; 允许 INT0 中断
        SETB    IT0            ; INT0 采用下降沿触发
        SETB    EA             ; 开总中断
        MOV     P1,#0FFH       ; 共阳段码全灭（段输出高电平熄灭）
        CLR     P3.0           ; 个位公共端置低，暂不选通
        CLR     P3.1           ; 十位公共端置低，暂不选通
        CLR     FLAG           ; 清除转换完成标志

LOOP:
        MOV     DPTR,#7FF8H    ; 每次转换前重新指向 ADC0809
        MOVX    @DPTR,A        ; 启动 A/D 转换，选中 IN0 通道
WAIT:
        JNB     FLAG,WAIT      ; 等待本次转换结束中断
        CLR     FLAG           ; 清除标志，准备下一次采样
        LCALL   CONV           ; 将转换结果换算为电压值
        MOV     R5,#50         ; 显示保持约 200ms

DISP:
        LCALL   SCAN           ; 动态扫描一遍两位数码管
        DJNZ    R5,DISP
        SJMP    LOOP           ; 循环采样

;--------------------------------------------------
; 电压换算：N/51 得整数伏，余数/5 得十分位
;--------------------------------------------------
CONV:
        MOV     A,SAMPLE
        MOV     B,#51
        DIV     AB             ; A=整数部分 0~5，B=余数 0~50
        MOV     VOLT,A
        MOV     A,B
        MOV     B,#5
        DIV     AB             ; A=十分位 0~10
        CJNE    A,#10,CONV1
        INC     VOLT           ; 十分位满 10，向整数部分进位
        CLR     A
CONV1:
        MOV     TENTH,A
        RET

;--------------------------------------------------
; 动态扫描：十位→个位，每位约 2ms
; 先送段码再选通，切换前关闭当前位，防止鬼影
;--------------------------------------------------
SCAN:
        MOV     A,VOLT         ; 取整数部分
        LCALL   SEG            ; 查共阳段码
        ANL     A,#7FH         ; 共阳小数点 DP 低电平点亮
        MOV     P1,A           ; 段码送 P1
        SETB    P3.1           ; 高电平选通十位
        LCALL   DLY2
        MOV     P1,#0FFH       ; 先熄灭段码，防止换位鬼影
        CLR     P3.1           ; 关闭十位

        MOV     A,TENTH        ; 取十分位
        LCALL   SEG            ; 查共阳段码
        MOV     P1,A           ; 段码送 P1
        SETB    P3.0           ; 高电平选通个位
        LCALL   DLY2
        MOV     P1,#0FFH       ; 先熄灭段码，防止换位鬼影
        CLR     P3.0           ; 关闭个位
        RET

;--------------------------------------------------
; 段码查表：共阳数码管 0~9（低电平点亮）
;--------------------------------------------------
SEG:
        MOV     DPTR,#TAB
        MOVC    A,@A+DPTR
        RET
TAB:
        DB      0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H

;--------------------------------------------------
; 约 2ms 延时（12MHz）
;--------------------------------------------------
DLY2:
        MOV     R7,#10
DLY1:
        MOV     R6,#100
DLY0:
        DJNZ    R6,DLY0
        DJNZ    R7,DLY1
        RET

;--------------------------------------------------
; INT0 中断：读取转换结果并置完成标志
;--------------------------------------------------
PIT0:
        PUSH    ACC
        MOVX    A,@DPTR        ; 读片外地址，产生 OE 取回转换结果
        MOV     SAMPLE,A
        SETB    FLAG           ; 通知主程序转换完成
        POP     ACC
        RETI                   ; 中断返回
        END

5 评分标准

评分项	分值	评分标准
电路连接	25分	ADC0809 总线、74LS373 与数码管段/位线连接正确
动态显示	25分	段码与位码配合正确，无鬼影、无明显闪烁
程序编写	20分	中断采样、电压换算、查表与扫描程序正确，注释完整
功能实现	20分	数码管显示 0.0~5.0V，随电位器变化实时更新
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

位码电平

共阳数码管公共端为高电平选通，P3.0、P3.1 输出低电平时对应位熄灭

动态扫描顺序

先送段码到 P1 并稳定，再选通位码；换位前先关闭当前位，避免出现鬼影

段码限流

P1 口与数码管段码之间应串接限流电阻，防止段电流过大损坏器件

代码规范

中断服务程序只做读取和置标志，换算与显示放在主程序，缩短中断执行时间

多路模拟电压循环采集实训

进阶实训

实训编号

SJ-008-03

实训类型

A/D转换

实训学时

80分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目在单通道采集基础上，实现 ADC0809 的 IN0~IN7 共 8 路模拟电压的循环采集。通过动态设置 ADD-A、ADD-B、ADD-C 通道地址线，依次选中 8 个输入通道，将转换结果存入片内 RAM 缓冲区，便于后续显示或上传处理。

掌握本项目后，学生将理解 ADC0809 多路复用原理，学会使用循环与查表思想实现多通道自动巡检，为构建多路温度、压力等传感器采集系统打下基础。

2 电路图

电路说明

• P1 口接 ADC0809 数据口 D0~D7
• P3.0=START/ALE、P3.1=EOC、P3.2=OE、P3.3=CLK
• P3.4~P3.6 作为通道地址线，循环选中 IN0~IN7
• 每通道转换结果依次存入 30H~37H 片内 RAM

3 仿真演示

仿真说明

• 程序按IN0至IN7顺序切换通道，逐路转换并将结果存入30H~37H
• 八路采集循环进行，改变各路电压时缓冲区对应单元数值随之更新

4 程序内容（汇编语言）

;==================================================
; 项目名称：多路模拟电压循环采集实训
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 接口说明：同项目 01
; 功能说明：循环采集 IN0~IN7 共 8 路模拟电压，依次存入 30H~37H
;==================================================
        ORG     0000H          ; 程序从复位向量开始
        LJMP    MAIN

; 主程序入口
MAIN:   SETB    P3.0           ; START/ALE 初始高电平
        CLR     P3.2           ; OE 关闭
        SETB    P3.1           ; EOC 配置为输入
        MOV     R0, #30H       ; 数据缓冲区首地址
        MOV     R2, #8         ; 8 路通道计数

; 循环采集 8 路通道
LOOP:   MOV     A, #8
        CLR     C
        SUBB    A, R2          ; A = 当前通道号 0~7
        LCALL   ADC_READ       ; 启动并读取指定通道
        MOV     @R0, A         ; 结果存入缓冲区
        INC     R0             ; 缓冲区指针加 1
        DJNZ    R2, LOOP       ; 8 路未采完继续

; 一轮采集完成，可在此处加入显示或上传处理
        MOV     R0, #30H       ; 重置指针
        MOV     R2, #8         ; 重置计数
        LCALL   DELAY1S        ; 延时 1 秒再启动下一轮
        SJMP    LOOP

; ADC0809 指定通道读取子程序
; 入口：A = 通道号 0~7
; 出口：A = 8 位转换结果
ADC_READ:
        MOV     C, ACC.0
        MOV     P3.4, C        ; 设置 ADD-A
        MOV     C, ACC.1
        MOV     P3.5, C        ; 设置 ADD-B
        MOV     C, ACC.2
        MOV     P3.6, C        ; 设置 ADD-C
        SETB    P3.0           ; ALE 上升沿锁存通道地址
        CLR     P3.0           ; 下降沿启动转换
        SETB    P3.0           ; START 恢复高

WAIT_EOC2:
        LCALL   ADC_CLK        ; 提供 ADC 时钟
        JB      P3.1, READ_DATA2
        SJMP    WAIT_EOC2

READ_DATA2:
        SETB    P3.2           ; OE=1 打开输出
        MOV     A, P1          ; 读取结果
        CLR     P3.2           ; OE=0 关闭输出
        RET

; ADC0809 时钟产生子程序
ADC_CLK:
        SETB    P3.3
        NOP
        NOP
        CLR     P3.3
        NOP
        RET

; 1 秒延时子程序
DELAY1S:
        MOV     R5, #5
DL1:    MOV     R6, #200
DL2:    MOV     R7, #250
DL3:    DJNZ    R7, DL3
        DJNZ    R6, DL2
        DJNZ    R5, DL1
        RET

        END

5 评分标准

评分项	分值	评分标准
通道切换	30分	ADD-A/B/C 设置正确，8 路通道依次选中
数据缓冲	25分	8 路结果正确存入 30H~37H
程序编写	25分	代码正确、规范，注释清晰
功能实现	10分	循环采集功能正常，各通道数据正确
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

通道地址

ADD-A 为最低位，ADD-C 为最高位，切勿写反

采样间隔

相邻通道间应等待上一次转换完全结束后再切换

电源稳定

多路同时接入时确保电源电流充足，避免电压跌落

DAC0832 输出电压

基础实训

实训编号

SJ-008-04

实训类型

D/A转换

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目是 D/A 转换入门实验，使用 8 位双缓冲数模转换芯片 DAC0832，通过单缓冲工作方式向 DAC 写入数字量，输出对应模拟电压。学生可使用万用表测量输出端电压，验证数字量与模拟量的线性对应关系。

掌握本项目后，学生将理解 DAC0832 的内部结构、单缓冲与双缓冲工作方式，学会控制 CS、WR1、WR2、XFER 等信号完成一次 D/A 转换。

2 电路图

电路说明

• P1 口接 DAC0832 数据口 D0~D7
• P3.0=CS、P3.1=WR1，低电平有效
• ILE 接 VCC，WR2 与 XFER 接地，构成单缓冲方式
• 写入数字量 80H 后，输出端得到约 2.5V 模拟电压

3 仿真演示

仿真说明

• 程序将数字量80H送入DAC0832，锁存后持续输出对应模拟电压
• 输出端可测得约2.5V直流电压，数字量与模拟电压线性对应

4 程序内容（汇编语言）

;==================================================
; 项目名称：DAC0832 输出电压
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 接口说明：
;   P1    = DAC0832 数据口 D0~D7
;   P3.0  = CS 片选信号（低电平有效）
;   P3.1  = WR1 写信号 1（低电平有效）
;   WR2、XFER 接地，ILE 接 VCC，单缓冲方式
; 功能说明：向 DAC0832 写入数字量 80H，输出约 2.5V 模拟电压
;==================================================
        ORG     0000H          ; 程序从复位向量开始
        LJMP    MAIN

; 主程序入口
MAIN:   SETB    P3.0           ; CS 无效，未选中 DAC0832
        SETB    P3.1           ; WR1 无效
        MOV     P1, #80H       ; 数字量 80H（128/255 ≈ 2.5V）

; 产生一次写脉冲：CS=0, WR1=0→1，数据锁存到 DAC
        CLR     P3.0           ; CS=0 选中 DAC0832
        CLR     P3.1           ; WR1=0 打开输入锁存
        NOP                    ; 保持足够脉宽
        NOP
        SETB    P3.1           ; WR1 上升沿将数据锁存到 DAC 寄存器
        SETB    P3.0           ; CS=1 取消选中
        SJMP    $              ; 保持输出电压不变

        END

5 评分标准

评分项	分值	评分标准
电路连接	25分	DAC0832 数据、控制线连接正确，单缓冲方式接线无误
控制时序	30分	CS、WR1 控制正确，锁存脉冲宽度符合要求
程序编写	25分	代码正确、规范，注释清晰
功能实现	10分	输出电压与数字量 80H 对应，误差在允许范围
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

参考电压

VREF 通常接 +5V，输出电压范围为 0~VREF

单缓冲接线

ILE 接 VCC，WR2 与 XFER 接地，WR1 接单片机写控制

防止短路

IOUT1、IOUT2 外接运放时注意反馈电阻极性

DAC 锯齿方信号输出

进阶实训

实训编号

SJ-008-05

实训类型

D/A转换

实训学时

80分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习使用 DAC0832 产生方波信号。通过交替向 DAC 写入数字量 00H 和 FFH，使输出电压在 0V 与接近 VREF 的高电平之间切换，形成方波。调节延时时间可以改变方波频率。

掌握本项目后，学生将理解如何利用 DAC 产生离散模拟波形，掌握方波发生器的基本编程方法，为后续三角波、锯齿波等函数信号发生器设计提供基础。

2 电路图

电路说明

• P1 口接 DAC0832 数据口 D0~D7
• P3.0=CS、P3.1=WR1，单缓冲方式
• 程序交替写入 00H 和 FFH，输出 0V~5V 方波
• 方波频率由软件延时控制

3 仿真演示

仿真说明

• 程序交替写入00H与FFH，延时后在0V与5V之间循环切换
• 输出端形成连续方波，修改延时参数可观察到方波频率随之改变

4 程序内容（汇编语言）

;==================================================
; 项目名称：DAC 锯齿方信号输出（方波）
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 接口说明：同项目 03
; 功能说明：DAC0832 输出 0V / 5V 交替变化的方波
;==================================================
        ORG     0000H          ; 程序从复位向量开始
        LJMP    MAIN

; 主程序入口
MAIN:   SETB    P3.0           ; CS 无效
        SETB    P3.1           ; WR1 无效

; 循环输出方波
SQWAVE: MOV     P1, #00H       ; 数字量 00H，输出低电平
        LCALL   DAC_WRITE      ; 写入 DAC
        LCALL   DELAY          ; 延时决定半周期
        MOV     P1, #0FFH      ; 数字量 FFH，输出高电平
        LCALL   DAC_WRITE      ; 写入 DAC
        LCALL   DELAY          ; 延时决定半周期
        SJMP    SQWAVE         ; 循环

; DAC0832 单缓冲写子程序
; 入口：P1 已放置待转换的数字量
DAC_WRITE:
        CLR     P3.0           ; CS=0 选中芯片
        CLR     P3.1           ; WR1=0 打开锁存
        NOP
        NOP
        SETB    P3.1           ; WR1 上升沿锁存数据
        SETB    P3.0           ; CS=1 释放芯片
        RET

; 延时子程序（约 1ms @12MHz）
DELAY:  MOV     R7, #250
DL:     DJNZ    R7, DL
        RET

        END

5 评分标准

评分项	分值	评分标准
方波生成	30分	能正确输出 0V~5V 方波，高低电平切换明显
频率调节	25分	通过修改延时参数能改变方波频率
程序编写	25分	代码正确、规范，注释清晰
功能实现	10分	示波器或 LED 能观察到稳定方波
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

输出幅度

输出高电平幅度由 VREF 决定，注意不要超过运放电源范围

频率范围

软件延时产生的方波频率较低，适合低频信号发生

负载匹配

DAC 输出为电流型，需经运放转换为电压输出，避免直接大负载

DAC 锯齿波信号输出

综合实训

实训编号

SJ-008-06

实训类型

D/A转换

实训学时

80分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习使用 DAC0832 产生锯齿波信号。通过循环递增数字量从 00H 到 FFH，DAC 输出电压从 0V 线性上升至接近 VREF，然后迅速回到 0V 继续上升，形成周期性的锯齿波形。

掌握本项目后，学生将理解锯齿波发生器的软件实现原理，学会利用 DAC 输出连续变化的模拟量，为函数信号发生器、电机调速等应用奠定基础。

2 电路图

电路说明

• P1 口接 DAC0832 数据口 D0~D7
• P3.0=CS、P3.1=WR1，单缓冲方式
• 程序循环递增数字量 00H~FFH，输出线性上升电压
• 到达 FFH 后回到 00H，形成周期性锯齿波

3 仿真演示

仿真说明

• 程序使数字量从00H递增至FFH，到顶后归零并重新开始循环
• 输出电压线性上升后迅速回落，示波器上可见周期性锯齿波形

4 程序内容（汇编语言）

;==================================================
; 项目名称：DAC 锯齿波信号输出
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 接口说明：同项目 03
; 功能说明：DAC0832 输出 0V→5V 线性上升的锯齿波
;==================================================
        ORG     0000H          ; 程序从复位向量开始
        LJMP    MAIN

; 主程序入口
MAIN:   SETB    P3.0           ; CS 无效
        SETB    P3.1           ; WR1 无效

; 锯齿波主循环
SAWTOOTH:
        MOV     R0, #00H       ; 数字量从 0 开始

SLOOP:  MOV     P1, R0         ; 将当前数字量送 DAC 数据口
        LCALL   DAC_WRITE      ; 写入 DAC 输出
        INC     R0             ; 数字量加 1
        CJNE    R0, #0FFH, SLOOP  ; 未到达最大值继续上升
        SJMP    SAWTOOTH       ; 到达最大值后回到 0，形成周期锯齿波

; DAC0832 单缓冲写子程序
DAC_WRITE:
        CLR     P3.0           ; CS=0 选中芯片
        CLR     P3.1           ; WR1=0 打开输入锁存
        NOP
        NOP
        SETB    P3.1           ; WR1 上升沿将数据送入 DAC 寄存器
        SETB    P3.0           ; CS=1 释放片选
        RET

        END

5 评分标准

评分项	分值	评分标准
锯齿波生成	30分	输出电压从 0V 线性上升至 VREF，然后归零
线性度	25分	波形上升沿平滑线性，无明显台阶或抖动
程序编写	25分	代码正确、规范，注释清晰
功能实现	10分	示波器或万用表可观察到稳定锯齿波
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

波形频率

锯齿波频率由循环执行时间决定，可通过插入 NOP 或延时调整

输出缓冲

建议在 DAC 输出后加电压跟随器，提高带负载能力

电源滤波

DAC 模拟电源端应加退耦电容，减小电源噪声对波形的影响

代码规范

锯齿波循环中注意边界值处理，确保 00H~FFH 全覆盖

项目导航

学习要点

ADC0809 转换时序与控制信号

数码管动态扫描与段码译码

IN0~IN7 通道选择与多路采样

DAC0832 单缓冲工作方式

CS/WR1/WR2/XFER 控制逻辑

方波与锯齿波发生器编程

实训目标

通过本项目的学习，学生将掌握 ADC0809 模数转换与 DAC0832 数模转换的接口技术，理解模拟量与数字量之间的转换关系，能够独立完成多路数据采集、数码管显示与简单波形发生器的软硬件设计。

A/D 与 D/A 转换应用实训

A/D 与 D/A 转换应用 · 6 大经典实训

6 大经典实训一览

ADC0809 单通道电位器电压采集

ADC0809 单通道电压采集数码管显示

多路模拟电压循环采集实训

DAC0832 输出电压

DAC 锯齿方信号输出

DAC 锯齿波信号输出

ADC0809 单通道电位器电压采集

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

输入电压范围

时钟与地址

防止短路

代码规范

ADC0809 单通道电压采集数码管显示

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

位码电平

动态扫描顺序

段码限流

代码规范

多路模拟电压循环采集实训

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

通道地址

采样间隔

电源稳定

DAC0832 输出电压

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

参考电压

单缓冲接线

防止短路

DAC 锯齿方信号输出

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

输出幅度

频率范围

负载匹配

DAC 锯齿波信号输出

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

A/D 与 D/A
转换应用实训
