1只LED航标灯

基础实训

实训编号

SJ-005-01

实训类型

定时器中断

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目是定时器中断入门的第一个实验。通过配置 STC89C52RC 的 Timer0 工作于 16 位定时器模式，每 10 毫秒产生一次中断，在中断服务程序中翻转 P1.0 连接的 LED，从而得到周期为 20 毫秒的方波信号，模拟航标灯闪烁效果。

掌握本项目后，学生将理解定时器初值计算、中断向量、中断服务程序编写以及主程序低功耗等待等核心概念，为后续复杂定时控制项目打下基础。

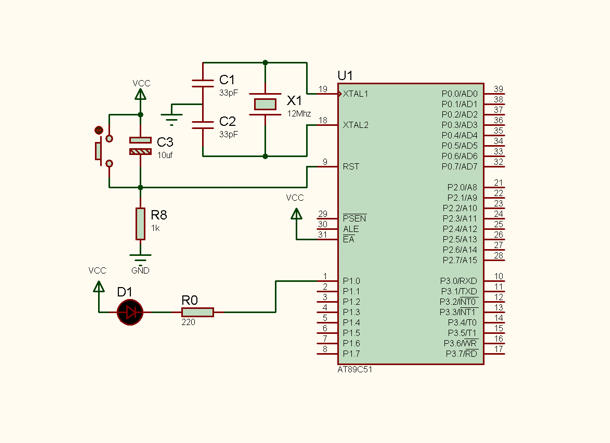

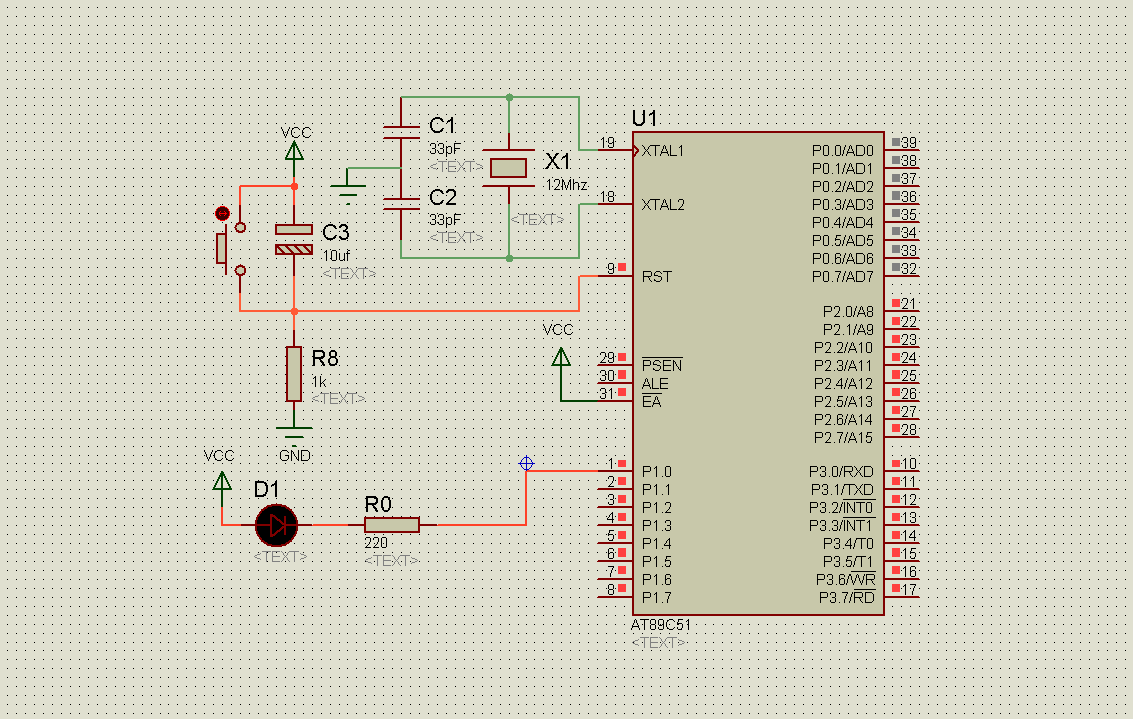

2 电路图

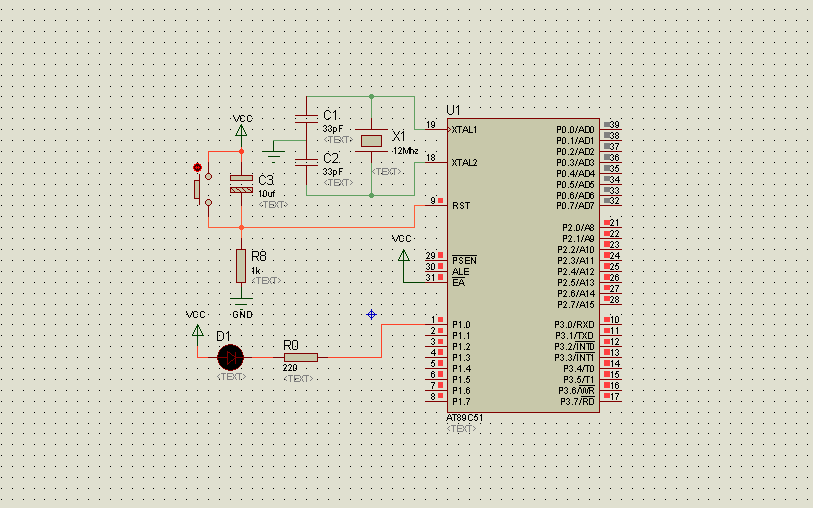

电路说明

• LED 阳极通过限流电阻接 VCC，阴极接单片机 P1.0 引脚
• 采用低电平点亮方式，P1.0=0 时 LED 亮，P1.0=1 时 LED 灭
• Timer0 工作于 16 位定时器模式，每 10ms 中断一次
• 限流电阻取 220Ω~1kΩ，保护 LED 不被过流损坏

3 程序内容（汇编语言）

;==================================================
; 项目名称：1只LED航标灯（定时20ms方波）
; 芯片型号：STC89C52RC  时钟频率：12MHz
; LED连接：P1.0（低电平点亮）
; 功能说明：定时器0每10ms中断，翻转P1.0
;==================================================
ORG     0000H          ; 复位向量
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到中断服务程序

LED     BIT     P1.0   ; LED控制位定义

MAIN:   MOV     TMOD, #01H     ; 定时器0模式1：16位定时器
        MOV     TL0,  #0F0H    ; 定时器低字节初值
        MOV     TH0,  #0D8H    ; 定时器高字节初值
        ; 12MHz晶振，机器周期1μs，10ms = 10000个机器周期
        ; 初值 = 65536 - 10000 = 55536 = 0D8F0H
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        SETB    LED            ; LED初始熄灭
        SJMP    $              ; 主循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TL0,  #0F0H    ; 重装定时器低字节初值
        MOV     TH0,  #0D8H    ; 重装定时器高字节初值
        CPL     LED            ; 翻转P1.0，产生方波
        POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
定时器配置	30分	TMOD、TH0、TL0、TR0设置正确
中断配置	20分	ET0、EA开放，中断向量正确
程序编写	30分	初值重装、LED翻转、现场保护正确
功能实现	20分	LED输出20ms方波，频率50Hz

5 注意事项与安全规范

中断初值

进入中断服务程序后必须重新装入 TH0/TL0 初值，否则定时周期会偏离

现场保护

中断中使用的 ACC、PSW 等寄存器必须 PUSH/POP，防止主程序运行异常

中断返回

中断服务程序末尾必须使用 RETI 返回，不能用普通 RET

8路LED定时循环点亮

基础实训

实训编号

SJ-005-02

实训类型

定时器中断

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目在 Timer0 每 10ms 中断的基础上，利用寄存器 R7 累计 10 次中断即 100ms，控制 P1 口 8 位 LED 循环左移一位，形成流水灯效果。通过本项目理解中断次数累计实现较长定时的方法。

掌握用定时器中断替代软件延时实现流水灯移位的思路，学会在中断中维护计数变量，并理解端口输出与 LED 低电平点亮的对应关系。

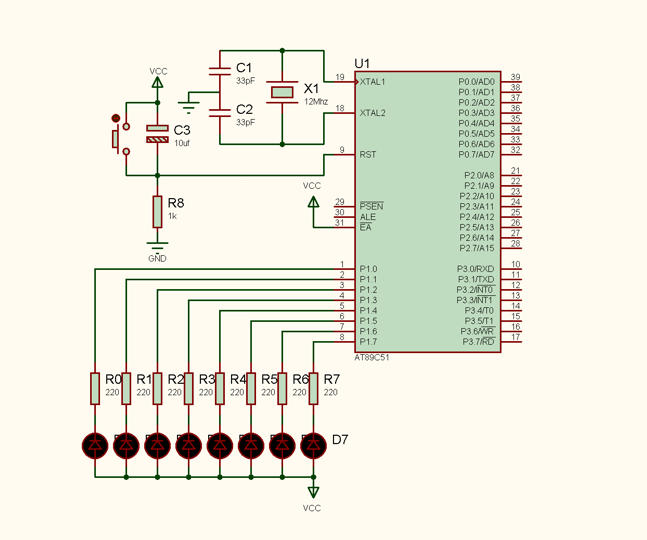

2 电路图

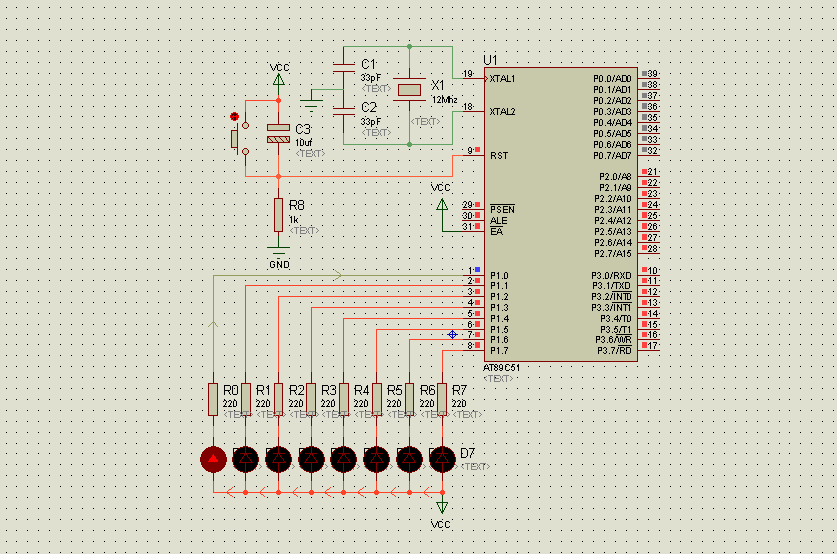

电路说明

• 8 只 LED 分别接 P1.0~P1.7，低电平点亮
• 每只 LED 串联限流电阻后接 VCC
• Timer0 定时中断控制流水灯移位，替代软件延时
• P1 口输出低电平时对应位 LED 点亮

3 程序内容（汇编语言）

;==================================================
; 项目名称：8路LED定时循环点亮
; 芯片型号：STC89C52RC  时钟频率：12MHz
; LED连接：P1口（低电平点亮）
; 功能说明：每100ms循环左移一位
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

LED     EQU     P1
CNT     EQU     10        ; 10ms×10=100ms

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #0D8H
        MOV     TL0,  #0F0H    ; 10ms初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     R7,  #CNT      ; R7作为100ms分频计数器
        MOV     A,   #0FEH     ; 11111110B，P1.0先亮
        MOV     LED, A         ; 将初始状态输出到P1口
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #0D8H
        MOV     TL0,  #0F0H    ; 重装10ms定时初值
        DJNZ    R7,   EXIT     ; R7未到0则直接退出
        MOV     R7,   #CNT     ; 重新加载100ms计数器
        RL      A              ; 循环左移，点亮下一盏LED
        MOV     LED,  A        ; 更新P1口显示状态
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
定时器配置	30分	TMOD、TH0、TL0、TR0设置正确
中断累计计数	20分	使用R7累计10次中断实现100ms
程序编写	30分	LED移位、初值重装、现场保护正确
功能实现	20分	8路LED每100ms循环点亮

5 注意事项与安全规范

循环指令

使用 RL A 实现 8 位循环左移，注意初始值设置

计数变量

R7 在中断中自减，主程序不要修改 R7

端口状态

LED 低电平点亮，段码为 0 的位对应点亮

定时器PWM呼吸灯

进阶实训

实训编号

SJ-005-03

实训类型

PWM调光

实训学时

80分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目利用 Timer0 产生 100μs 的 PWM 周期，通过改变占空比实现 LED 由暗到亮、再由亮到暗的呼吸效果。占空比在一个周期内从 0 递增到 100，再递减回 0。

理解 PWM（脉冲宽度调制）调光原理，掌握定时器中断中维护占空比计数器的方法，体会定时器中断在模拟量控制中的应用。

2 电路图

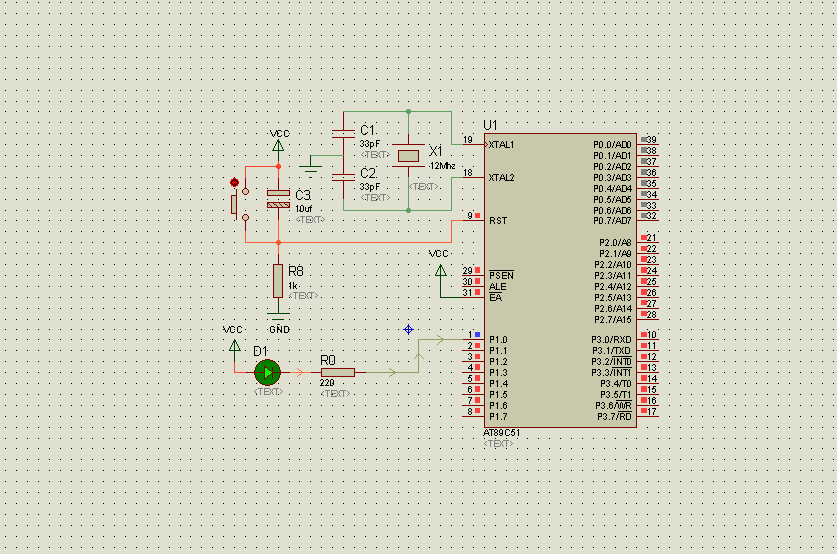

电路说明

• LED 接 P1.0，低电平点亮，串联限流电阻
• Timer0 产生 100μs PWM 周期
• 通过改变占空比实现 LED 由暗到亮再到暗的呼吸效果
• PWM 占空比在中断中更新，主程序进入低功耗等待

3 程序内容（汇编语言）

;==================================================
; 项目名称：定时器PWM呼吸灯
; 芯片型号：STC89C52RC  时钟频率：12MHz
; LED连接：P1.0（低电平点亮）
; 功能说明：占空比渐变，实现呼吸灯
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到PWM中断服务程序

LED     BIT     P1.0
DUTY    EQU     30H       ; 当前占空比 0~100
DIR     EQU     31H       ; 变化方向 0增1减
CNT     EQU     32H       ; 当前计数 0~100

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #0FFH
        MOV     TL0,  #09CH    ; 100μs初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     DUTY, #0       ; 占空比从0开始
        MOV     DIR,  #0       ; 初始为递增方向
        MOV     CNT,  #0       ; 计数器清零
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #0FFH
        MOV     TL0,  #09CH    ; 重装100μs定时初值
        INC     CNT            ; PWM计数加1
        MOV     A,    CNT
        CLR     C              ; 清进位标志
        SUBB    A,    DUTY     ; 比较计数与占空比
        JC      LED_ON         ; 计数小于占空比则点亮LED
        SETB    LED            ; 计数大于等于占空比则熄灭LED
        SJMP    NEXT
LED_ON: CLR     LED            ; 低电平点亮LED
NEXT:   MOV     A,    CNT
        CJNE    A,    #100, EXIT ; 计数未满100则退出
        MOV     CNT,  #0       ; 计数满100后清零，开始下一个PWM周期
        MOV     A,    DIR
        JNZ     DEC_DUTY       ; DIR非0则进入递减分支
        INC     DUTY           ; 占空比递增，LED变亮
        MOV     A,    DUTY
        CJNE    A,    #100, EXIT ; 占空比未到100则退出
        MOV     DIR,  #1       ; 占空比到100后改为递减方向
        SJMP    EXIT
DEC_DUTY:DEC   DUTY           ; 占空比递减，LED变暗
        MOV     A,    DUTY
        JNZ     EXIT           ; 占空比未到0则退出
        MOV     DIR,  #0       ; 占空比到0后改为递增方向
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
PWM周期	30分	定时100μs，周期100级
占空比算法	30分	DUTY渐变、方向切换正确
端口输出	20分	根据CNT与DUTY比较输出高低电平
功能效果	20分	LED亮度平滑变化，无闪烁

5 注意事项与安全规范

电平极性

低电平点亮，CNT

边界处理

占空比到 0 和 100 时及时切换方向

周期稳定

中断服务程序要尽量短，保证周期准确

外部INT0控制LED开关

基础实训

实训编号

SJ-005-04

实训类型

外部中断

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目通过外部中断 INT0（P3.2）的下降沿触发中断，在中断服务程序中翻转 P1.0 连接的 LED 状态，实现按键一次开关灯一次的效果。

掌握外部中断的触发方式设置（IT0）、中断允许控制（EX0、EA）以及中断向量 0003H 的使用，理解下降沿触发与低电平触发的区别。

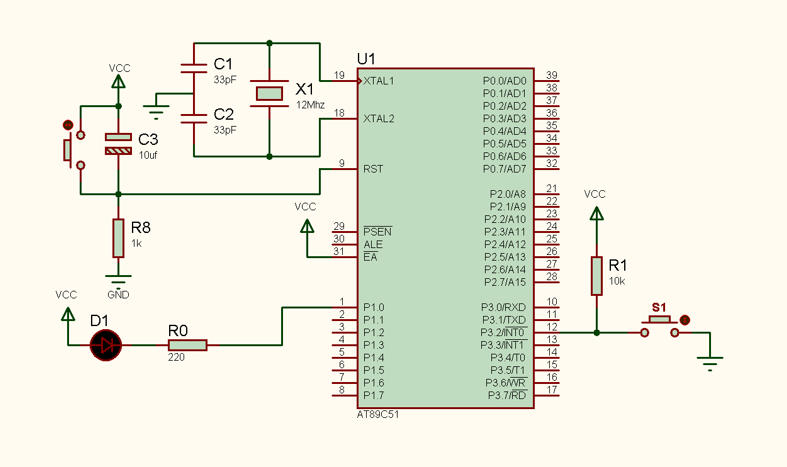

2 电路图

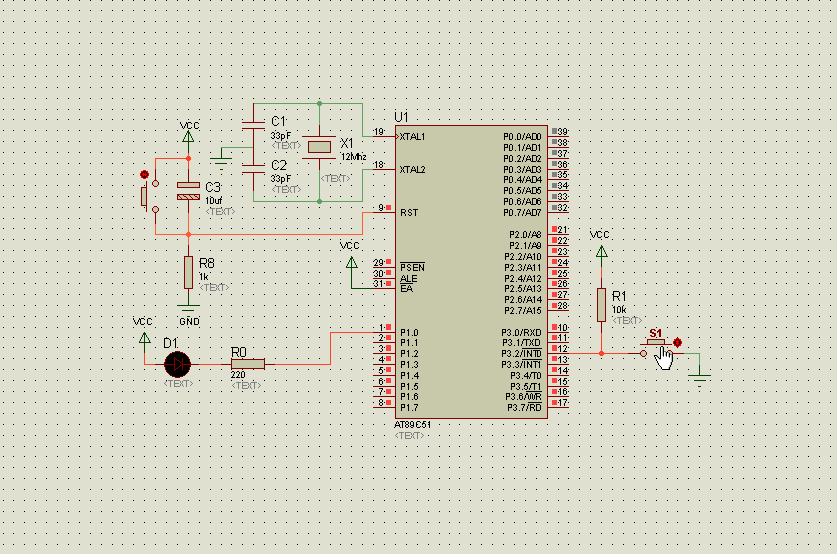

电路说明

• 按键 S1 一端接 P3.2（INT0），另一端接地
• P3.2 外接上拉电阻，按键按下产生下降沿中断
• LED 接 P1.0，低电平点亮
• INT0 配置为下降沿触发，每按一次 LED 状态翻转

3 程序内容（汇编语言）

;==================================================
; 项目名称：外部INT0控制LED开关
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 按键连接：P3.2（INT0）
; LED连接：P1.0（低电平点亮）
; 功能说明：每按一次按键，LED状态翻转
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     0003H          ; 外部中断0向量
LJMP    INT0_ISR       ; 跳转到外部中断0服务程序

LED     BIT     P1.0

MAIN:   SETB    IT0            ; 设置INT0为下降沿触发
        SETB    EX0            ; 允许INT0中断
        SETB    EA             ; 开放总中断
        SETB    LED            ; LED初始熄灭
        SJMP    $              ; 主程序循环等待中断

INT0_ISR:
        PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        CPL     LED            ; 按键触发，翻转LED状态
        POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
中断触发配置	30分	IT0=1 设置为下降沿触发
中断允许	20分	EX0、EA 正确开放
中断服务程序	30分	向量正确、LED翻转、RETI返回
功能实现	20分	按键一次LED状态翻转一次

5 注意事项与安全规范

按键消抖

下降沿触发仍存在抖动，可配合软件延时消抖

电平触发

若 IT0=0 为低电平触发，按键长按会持续触发

中断返回

外部中断必须使用 RETI 返回

INT1触发蜂鸣器报警

进阶实训

实训编号

SJ-005-05

实训类型

外部中断

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目通过 INT1（P3.3）按键触发蜂鸣器报警，报警持续 5 秒后自动停止。使用 Timer0 进行 1 秒定时，INT1 中断中启动报警并清零秒计数，Timer0 中断中累计秒数到达 5 秒后关闭报警。

综合运用外部中断与定时器中断，理解多中断源协同工作的程序结构，学会通过标志位在不同中断之间传递信息。

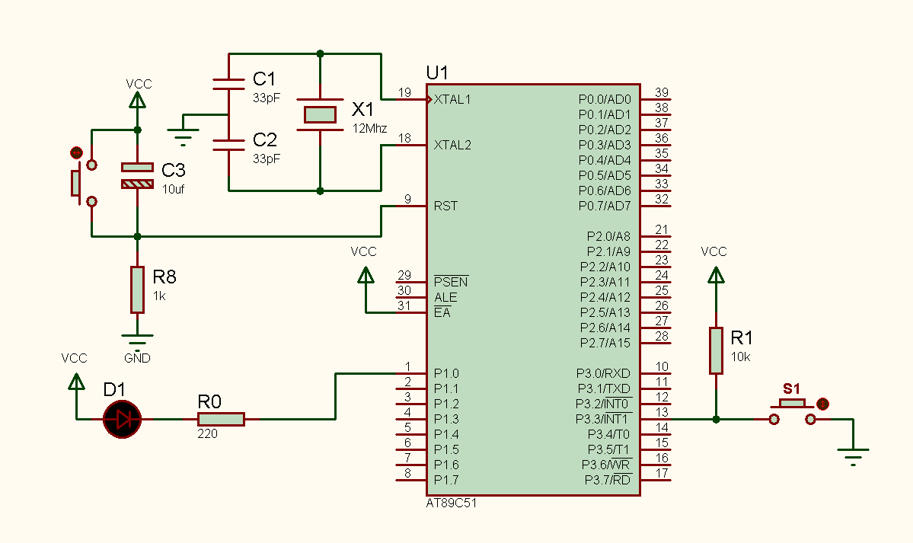

2 电路图

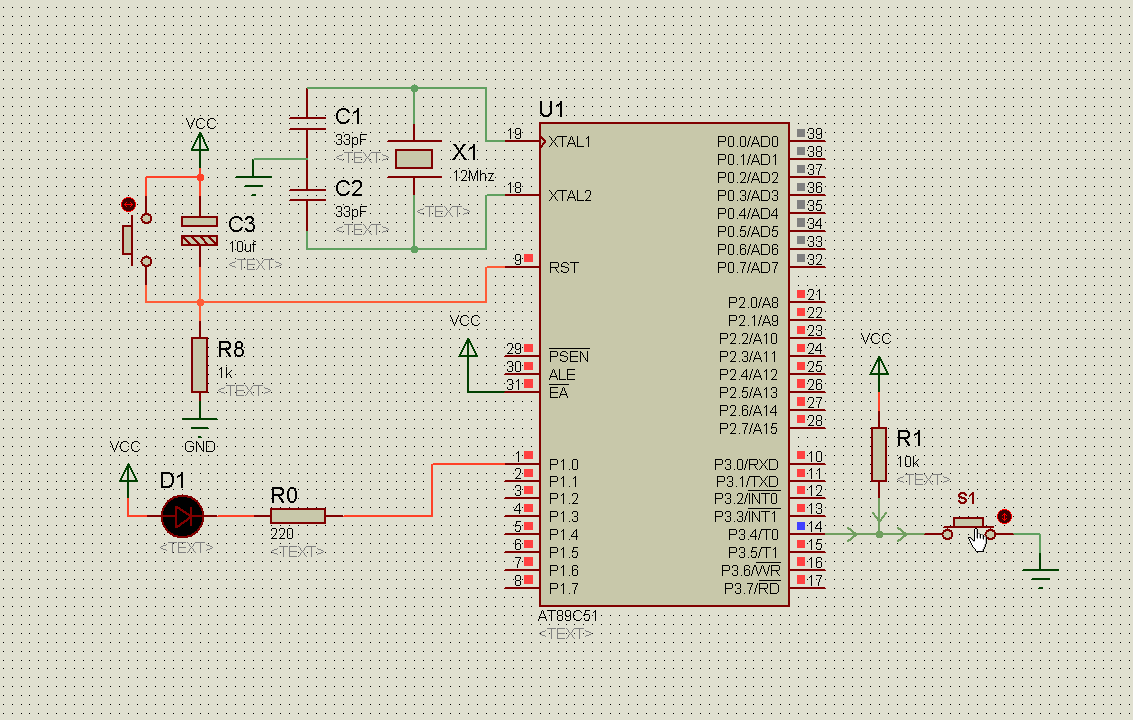

电路说明

• 按键 S1 接 P3.3（INT1），低电平/下降沿触发
• 蜂鸣器接 P1.0，低电平驱动发声
• INT1 中断启动报警并清零秒计数
• Timer0 中断累计秒数，5 秒后自动关闭蜂鸣器

3 程序内容（汇编语言）

;==================================================
; 项目名称：INT1触发蜂鸣器报警
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 按键连接：P3.3（INT1）
; 蜂鸣器：P1.0（低电平驱动）
; 功能说明：INT1触发后蜂鸣器响5秒
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     0013H          ; 外部中断1向量
LJMP    INT1_ISR       ; 跳转到外部中断1服务程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

BUZ     BIT     P1.0
SEC     EQU     30H       ; 秒计数
FLAG    EQU     31H       ; 报警标志

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 50ms初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    IT1            ; 设置INT1为下降沿触发
        SETB    EX1            ; 允许INT1中断
        SETB    EA             ; 开放总中断
        SETB    BUZ            ; 蜂鸣器初始关闭
        MOV     SEC,  #0       ; 秒计数清零
        MOV     FLAG, #0       ; 报警标志清零
        SJMP    $              ; 主程序循环等待中断

INT1_ISR:
        PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        CLR     BUZ            ; 启动蜂鸣器
        MOV     FLAG, #1       ; 置位报警标志，开始计时
        MOV     SEC,  #0       ; 秒计数清零重新计时
        POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 重装50ms定时初值
        MOV     A,    FLAG
        JZ      EXIT           ; 报警标志未置位则退出
        INC     SEC            ; 报警标志置位时，秒计数加1
        MOV     A,    SEC
        CJNE    A,    #100, EXIT ; 未到5秒（100×50ms）则退出
        SETB    BUZ            ; 5秒到，关闭蜂鸣器
        MOV     FLAG, #0       ; 清除报警标志
        MOV     SEC,  #0       ; 秒计数清零
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
中断配置	25分	INT1下降沿、Timer0中断均正确配置
报警启动	25分	INT1中断中清零计数并启动蜂鸣器
定时停止	30分	Timer0 50ms累计100次即5秒后关闭
多中断协同	20分	FLAG标志位传递状态，程序稳定

5 注意事项与安全规范

标志位

使用 FLAG 标志位协调 INT1 与 Timer0

计数初值

50ms = 50000 = 03CB0H

蜂鸣器极性

确认蜂鸣器是低电平驱动还是高电平驱动

多中断协同灯光效果

进阶实训

实训编号

SJ-005-06

实训类型

多中断协同

实训学时

80分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目同时启用 Timer0、INT0 和 INT1 三个中断源：Timer0 每 200ms 控制 P1 口 LED 流水灯左移；INT0 按下后加快移位速度；INT1 按下后改变移位方向。通过本项目理解中断优先级与实时响应。

掌握 8051 多中断源的程序设计方法，学会通过外部中断修改全局参数来改变定时器控制的效果，体会中断驱动的交互式设计思想。

2 电路图

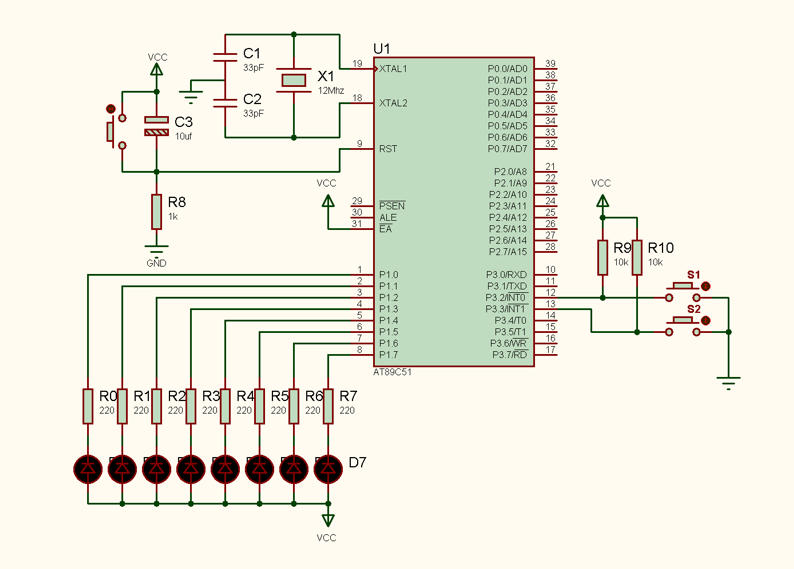

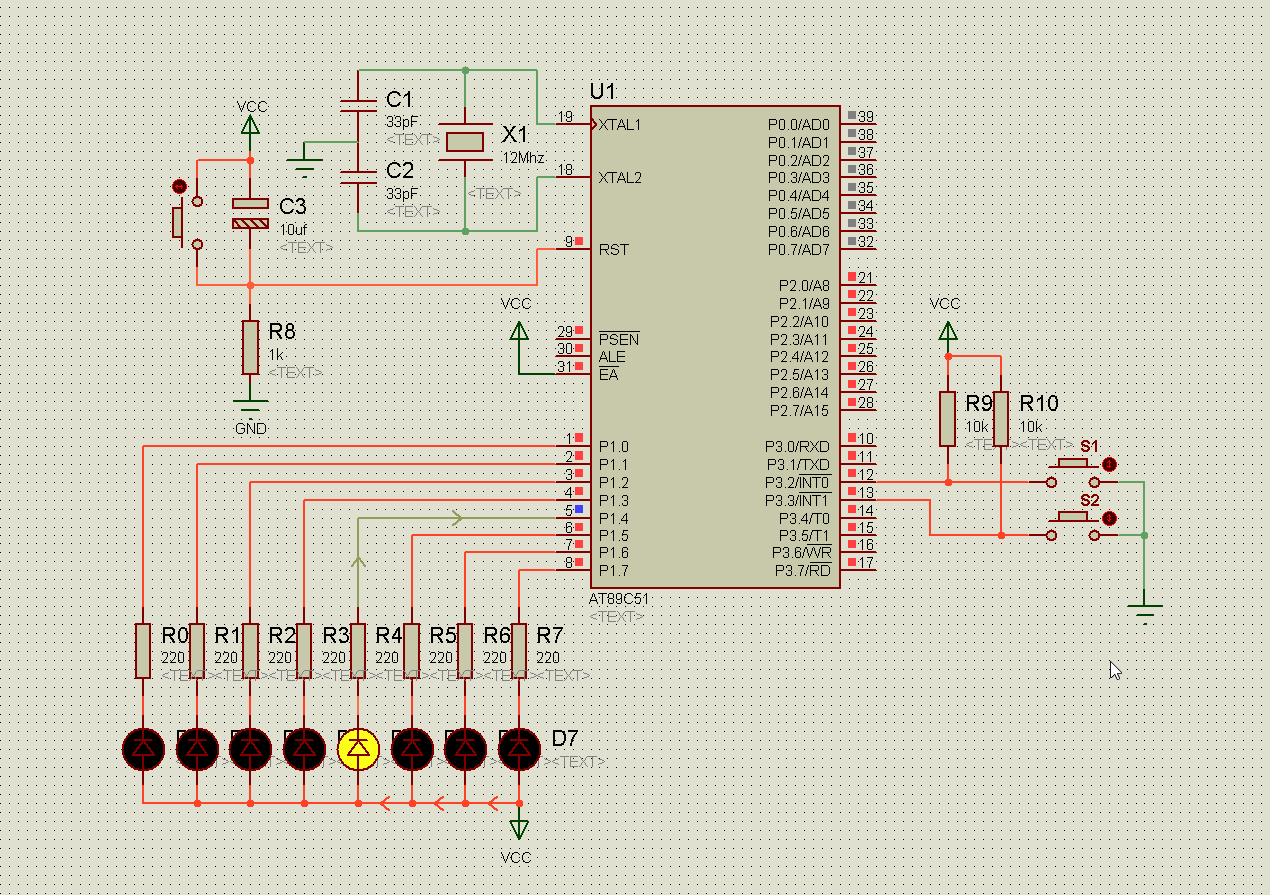

电路说明

• 8 只 LED 接 P1.0~P1.7，低电平点亮
• INT0（P3.2）按键用于加快流水灯移位速度
• INT1（P3.3）按键用于改变流水灯移位方向
• Timer0 每 200ms 中断控制 LED 流水灯左移

3 程序内容（汇编语言）

;==================================================
; 项目名称：多中断协同灯光效果
; 芯片型号：STC89C52RC  时钟频率：12MHz
; LED连接：P1口（低电平点亮）
; INT0(P3.2)加速，INT1(P3.3)改变方向
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     0003H          ; 外部中断0向量
LJMP    INT0_ISR       ; 跳转到加速中断服务程序
ORG     0013H          ; 外部中断1向量
LJMP    INT1_ISR       ; 跳转到换向中断服务程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

LED     EQU     P1
SPEED   EQU     30H       ; 速度计数阈值
DIR     EQU     31H       ; 方向 0左移 1右移
CNT     EQU     32H       ; 10ms计数器

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #0D8H
        MOV     TL0,  #0F0H    ; 10ms初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    IT0            ; 设置INT0为下降沿触发
        SETB    EX0            ; 允许INT0中断
        SETB    IT1            ; 设置INT1为下降沿触发
        SETB    EX1            ; 允许INT1中断
        SETB    EA             ; 开放总中断
        MOV     SPEED,#20      ; 默认200ms
        MOV     DIR,  #0       ; 初始方向为左移
        MOV     CNT,  #0       ; 计数器清零
        MOV     A,    #0FEH    ; 初始点亮P1.0
        MOV     LED,  A        ; 输出到P1口
        SJMP    $              ; 主程序循环等待中断

INT0_ISR:
        PUSH    ACC            ; 保护累加器
        MOV     SPEED,#5       ; 加速到50ms
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

INT1_ISR:
        PUSH    ACC            ; 保护累加器
        CPL     DIR            ; 改变方向
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #0D8H
        MOV     TL0,  #0F0H    ; 重装10ms定时初值
        INC     CNT            ; 10ms计数加1
        MOV     A,    CNT
        CJNE    A,    SPEED, EXIT ; 未到速度阈值则退出
        MOV     CNT,  #0       ; 达到阈值后清零计数器
        MOV     A,    DIR
        JNZ     RIGHT          ; DIR非0则右移
        MOV     A,    A_LED
        RL      A              ; 左移一位
        MOV     A_LED,A        ; 保存当前显示状态
        SJMP    DONE
RIGHT:  MOV     A,    A_LED
        RR      A              ; 右移一位
        MOV     A_LED,A        ; 保存当前显示状态
DONE:   MOV     LED,  A_LED    ; 更新P1口显示
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

A_LED   EQU     33H       ; LED显示状态暂存单元

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
中断配置	25分	Timer0、INT0、INT1均正确配置
速度控制	25分	INT0修改SPEED实现加速
方向控制	25分	INT1改变DIR实现方向切换
定时移位	25分	Timer0按SPEED阈值准确移位

5 注意事项与安全规范

寄存器冲突

INT0/INT1 中修改的参数在 Timer0 中读取，注意原子性

方向切换

当前位状态跟随方向一起移动

恢复速度

可增加 INT0 长按恢复默认速度的扩展功能

秒表计时数码管显示

进阶实训

实训编号

SJ-005-07

实训类型

定时器中断

实训学时

100分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目利用 Timer0 每 50ms 中断一次，累计 20 次即为 1 秒，实现 00~59 秒秒表计时，并通过两位共阳数码管动态扫描显示当前秒值。

综合运用定时器中断、时间累计、数码管动态扫描和查表法，理解实时系统中定时任务与显示刷新任务的并行处理。

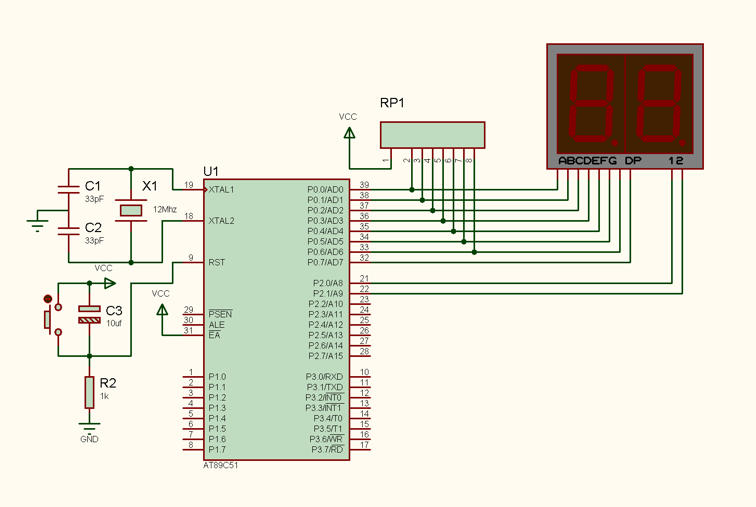

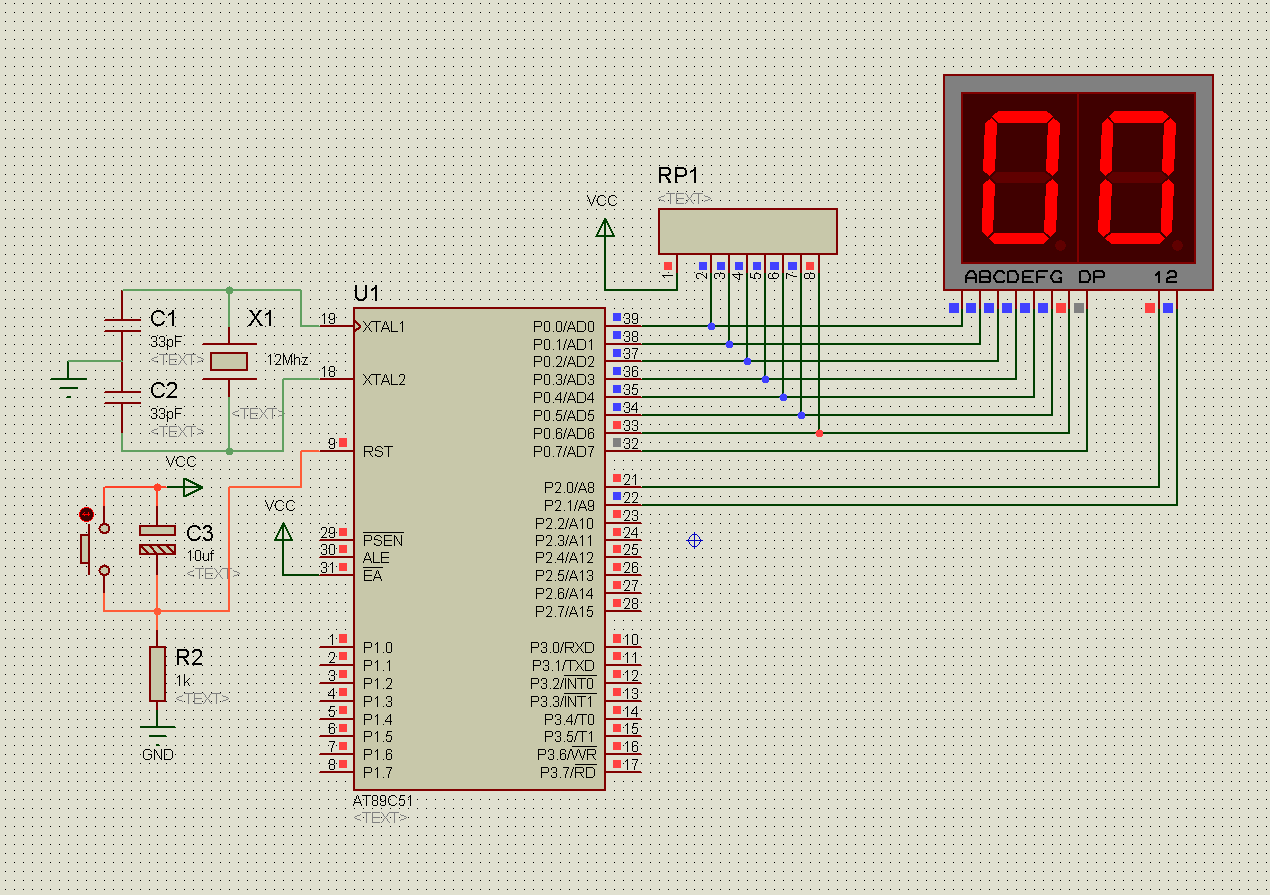

2 电路图

电路说明

• 两位共阳数码管，段码线 a~g、dp 接 P0 口
• 十位位选接 P2.0，个位位选接 P2.1，高电平选通
• 共阳数码管公共端接 VCC，段码低电平点亮对应段
• Timer0 每 50ms 中断，累计实现秒表计时并刷新显示

3 程序内容（汇编语言）

;==================================================
; 项目名称：秒表计时数码管显示
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 数码管：两位共阳，段码P0，位选P2.0/P2.1
; 功能说明：00~59秒计时并显示
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

SEC     EQU     30H       ; 秒计数单元
CNT50   EQU     31H       ; 50ms计数单元
DISP    EQU     32H       ; 显示缓存

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 50ms初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     SEC,  #0       ; 秒计数清零
        MOV     CNT50,#0       ; 50ms计数清零
        MOV     DISP, #0       ; 显示缓存清零
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        PUSH    B              ; 保护B寄存器
        PUSH    DPH            ; 保护DPTR高字节
        PUSH    DPL            ; 保护DPTR低字节
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 重装50ms定时初值
        INC     CNT50          ; 50ms计数加1
        MOV     A,    CNT50
        CJNE    A,    #20, SCAN ; 未满1秒则直接扫描显示
        MOV     CNT50,#0       ; 满1秒后清零计数器
        INC     SEC            ; 秒计数加1
        MOV     A,    SEC
        CJNE    A,    #60, SCAN ; 未满60秒则扫描显示
        MOV     SEC,  #0       ; 满60秒后回到00
SCAN:   MOV     A,    SEC
        MOV     B,    #10
        DIV     AB             ; A=十位，B=个位
        MOV     DPTR, #TABLE   ; 指向共阳段码表
        MOVC    A,    @A+DPTR  ; 查表得到十位段码
        MOV     P0,   A        ; 输出十位段码
        SETB    P2.0           ; 选通十位数码管
        CLR     P2.1           ; 关闭个位位选
        LCALL   D1MS           ; 延时1ms稳定显示
        MOV     A,    B
        MOVC    A,    @A+DPTR  ; 查表得到个位段码
        MOV     P0,   A        ; 输出个位段码
        CLR     P2.0           ; 关闭十位位选
        SETB    P2.1           ; 选通个位数码管
        LCALL   D1MS           ; 延时1ms稳定显示
        CLR     P2.0           ; 关闭十位位选
        CLR     P2.1           ; 关闭个位位选
        POP     DPL            ; 恢复DPTR低字节
        POP     DPH            ; 恢复DPTR高字节
        POP     B              ; 恢复B寄存器
        POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

D1MS:   MOV     R6,   #250     ; 1ms延时计数初值
DL:     DJNZ    R6,   DL       ; 循环减1直到R6为0
        RET                    ; 子程序返回

TABLE:  DB      0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
定时配置	25分	Timer0 50ms中断，20次累计为1秒
计时逻辑	25分	秒值 0~59 正确循环
动态扫描	30分	两位数码管轮流显示，无闪烁
段码查表	20分	共阳段码表正确，MOVC使用无误

5 注意事项与安全规范

扫描时间

每位显示约 1ms，刷新频率不低于 50Hz

现场保护

中断中使用了 DPTR、B 等寄存器，必须保护

亮度均衡

两位数码管导通时间要一致

1秒精确定时

基础实训

实训编号

SJ-005-08

实训类型

精确定时

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目利用 Timer0 50ms 中断，累计 20 次实现 1 秒精确定时，每到 1 秒翻转一次 P1.0 的 LED 状态，LED 将以 0.5Hz 的频率闪烁，验证定时精度。

掌握利用定时器中断实现长时间定时的计数方法，理解定时器初值与累计次数的关系，为秒表、时钟等项目打下基础。

2 电路图

电路说明

• LED 接 P1.0，低电平点亮，串联限流电阻
• Timer0 每 50ms 中断一次，累计 20 次实现 1 秒定时
• 每到 1 秒翻转 P1.0 状态，LED 以 0.5Hz 闪烁
• 用于验证定时器初值计算与长时间定时的精度

3 程序内容（汇编语言）

;==================================================
; 项目名称：1秒精确定时
; 芯片型号：STC89C52RC  时钟频率：12MHz
; LED连接：P1.0（低电平点亮）
; 功能说明：每1秒LED翻转一次
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

LED     BIT     P1.0
CNT     EQU     30H       ; 50ms计数单元

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 50ms初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     CNT,  #0       ; 计数器清零
        SETB    LED            ; LED初始熄灭
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 重装50ms定时初值
        INC     CNT            ; 50ms计数加1
        MOV     A,    CNT
        CJNE    A,    #20, EXIT ; 未满1秒则退出
        MOV     CNT,  #0       ; 满1秒后清零计数器
        CPL     LED            ; 翻转LED状态
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
定时器初值	30分	50ms初值 03CB0H 计算正确
累计计数	30分	20次中断累计为1秒
程序结构	20分	中断向量、现场保护、RETI正确
功能验证	20分	LED每秒准确翻转

5 注意事项与安全规范

初值重装

每次进入中断必须重装 TH0/TL0

计数清零

到达20次后及时清零，避免累积误差

晶振稳定

12MHz晶振机器周期为1μs，便于计算

计数器模式外部脉冲计数

进阶实训

实训编号

SJ-005-09

实训类型

计数器

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目将 Timer0 配置为计数器模式（模式1），计数引脚 P3.4（T0）每输入一个脉冲，计数器加 1。当计数达到 10 时，翻转 P1.0 的 LED 状态，实现对外部脉冲的计数与响应。

理解定时器/计数器的两种工作模式，掌握计数器模式下初值设置与溢出判断，学会用计数器替代外部中断进行事件计数。

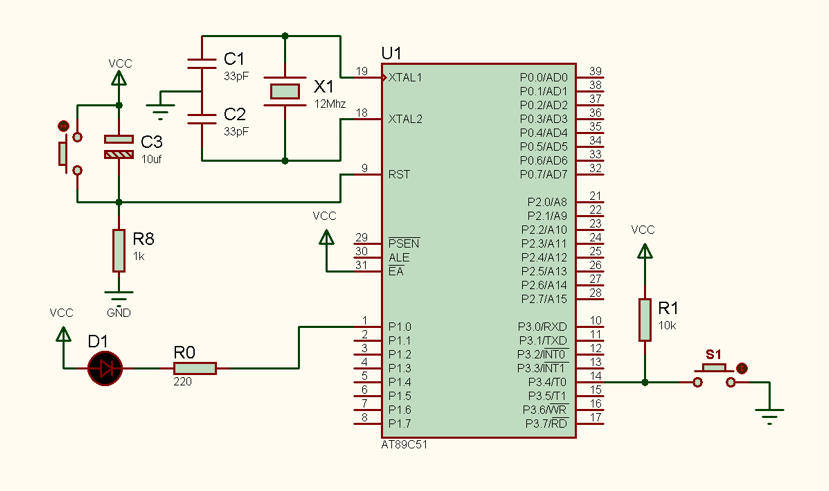

2 电路图

电路说明

• 外部脉冲信号接 P3.4（T0）引脚
• Timer0 配置为计数器模式 1，对下降沿计数
• LED 接 P1.0，低电平点亮
• 计数到 10 时翻转 LED 状态，实现脉冲计数响应

3 程序内容（汇编语言）

;==================================================
; 项目名称：计数器模式外部脉冲计数
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 脉冲输入：P3.4（T0）
; LED连接：P1.0（低电平点亮）
; 功能说明：计数10个脉冲后LED翻转
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到计数溢出中断服务程序

LED     BIT     P1.0

MAIN:   MOV     TMOD, #05H     ; Timer0设为计数器模式1（16位计数）
        MOV     TH0,  #0FFH
        MOV     TL0,  #0F6H    ; 初值-10，计数10次溢出
        SETB    TR0            ; 启动计数器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        SETB    LED            ; LED初始熄灭
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        CPL     LED            ; 计满10个脉冲，翻转LED
        MOV     TH0,  #0FFH
        MOV     TL0,  #0F6H    ; 重新装入计数初值
        POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
计数器模式	30分	TMOD=05H，Timer0工作于计数器模式1
初值计算	30分	初值设置使计数10次后溢出
中断响应	20分	溢出中断中翻转LED并重装初值
功能实现	20分	外部输入10个脉冲LED翻转一次

5 注意事项与安全规范

脉冲宽度

外部脉冲高低电平宽度均不应小于1个机器周期

引脚确认

Timer0计数输入为 P3.4，不要接错

电平触发

计数器在下降沿（1→0）时计数

交通灯定时控制系统

综合实训

实训编号

SJ-005-10

实训类型

状态机

实训学时

120分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

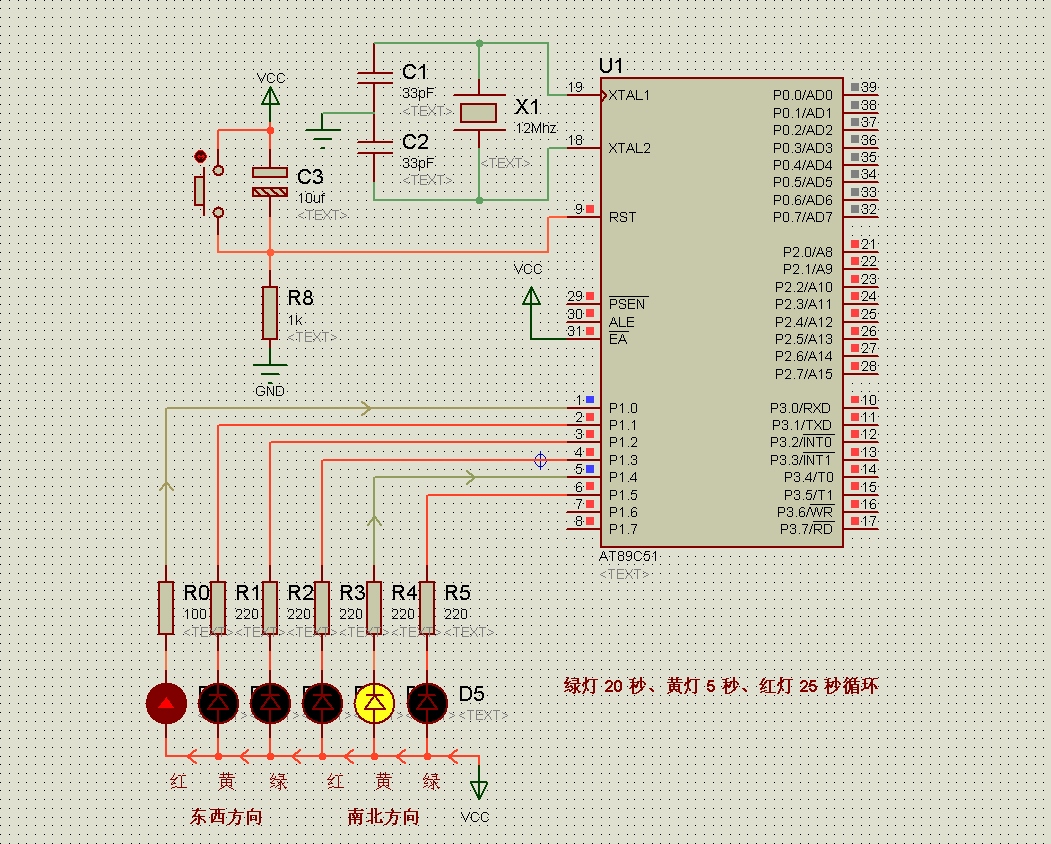

本项目使用 Timer0 实现 1 秒定时，通过状态机控制东西向和南北向交通灯的红、黄、绿切换：绿灯 20 秒、黄灯 5 秒、红灯 25 秒。P1 口低 6 位分别接东西红、黄、绿和南北红、黄、绿。

掌握状态机设计思想在实时控制中的应用，学会用定时器中断实现长时间多状态切换，理解路口交通灯的时序配合。

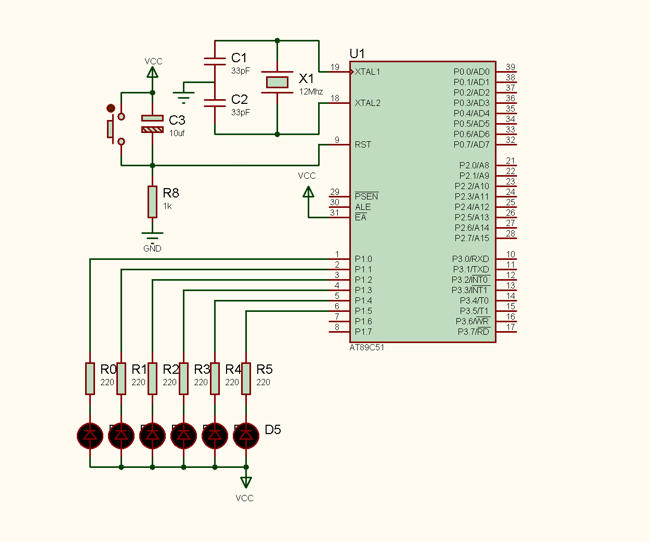

2 电路图

电路说明

• P1.0~P1.5 分别接东西绿、黄、红和南北绿、黄、红 LED
• 所有 LED 低电平点亮，串联限流电阻
• Timer0 实现 1 秒定时，状态机控制红绿灯切换
• 绿灯 20 秒、黄灯 5 秒、红灯 25 秒循环

3 程序内容（汇编语言）

;==================================================
; 项目名称：交通灯定时控制系统
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 灯连接：P1.0东西绿 P1.1东西黄 P1.2东西红
;         P1.3南北绿 P1.4南北黄 P1.5南北红（低电平点亮）
; 功能说明：绿灯20s，黄灯5s，红灯25s循环
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

STATE   EQU     30H       ; 交通灯状态变量
SEC     EQU     31H       ; 秒计数单元
CNT50   EQU     32H       ; 50ms计数单元

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 50ms
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     STATE,#0       ; 初始状态为东西绿灯
        MOV     SEC,  #0       ; 秒计数清零
        MOV     CNT50,#0       ; 50ms计数清零
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 重装50ms定时初值
        INC     CNT50          ; 50ms计数加1
        MOV     A,    CNT50
        CJNE    A,    #20, LIGHT ; 未满1秒则直接切换灯态
        MOV     CNT50,#0       ; 满1秒后清零50ms计数
        INC     SEC            ; 秒计数加1
LIGHT:  MOV     A,    STATE
        CJNE    A,    #0, S1   ; 状态不为0则检查状态1
        MOV     P1,   #0EEH    ; 东西绿，南北红 11101110B
        MOV     A,    SEC
        CJNE    A,    #20, EXIT ; 未到20秒则退出
        MOV     STATE,#1       ; 20秒到，切换到东西黄灯状态
        MOV     SEC,  #0       ; 秒计数清零
        SJMP    EXIT
S1:     CJNE    A,    #1, S2   ; 状态不为1则检查状态2
        MOV     P1,   #0EDH    ; 东西黄，南北红 11101101B
        MOV     A,    SEC
        CJNE    A,    #5, EXIT ; 未到5秒则退出
        MOV     STATE,#2       ; 5秒到，切换到东西红灯状态
        MOV     SEC,  #0       ; 秒计数清零
        SJMP    EXIT
S2:     CJNE    A,    #2, S3   ; 状态不为2则进入状态3
        MOV     P1,   #0F3H    ; 东西红，南北绿 11110011B
        MOV     A,    SEC
        CJNE    A,    #20, EXIT ; 未到20秒则退出
        MOV     STATE,#3       ; 20秒到，切换到南北黄灯状态
        MOV     SEC,  #0       ; 秒计数清零
        SJMP    EXIT
S3:     MOV     P1,   #0EBH    ; 东西红，南北黄 11101011B
        MOV     A,    SEC
        CJNE    A,    #5, EXIT ; 未到5秒则退出
        MOV     STATE,#0       ; 5秒到，回到东西绿灯状态
        MOV     SEC,  #0       ; 秒计数清零
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
状态机设计	30分	4个状态切换清晰
定时精度	25分	50ms×20=1秒，时序准确
灯位控制	25分	P1口各状态输出正确
安全性	20分	不会出现双向绿灯

5 注意事项与安全规范

状态完整性

四个状态必须闭环，不能遗漏

黄灯时间

黄灯作为过渡，必须保证路口清空

LED极性

本例低电平点亮，输出 0 对应灯亮

定时器驱动数码管扫描

综合实训

实训编号

SJ-005-11

实训类型

动态扫描

实训学时

100分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

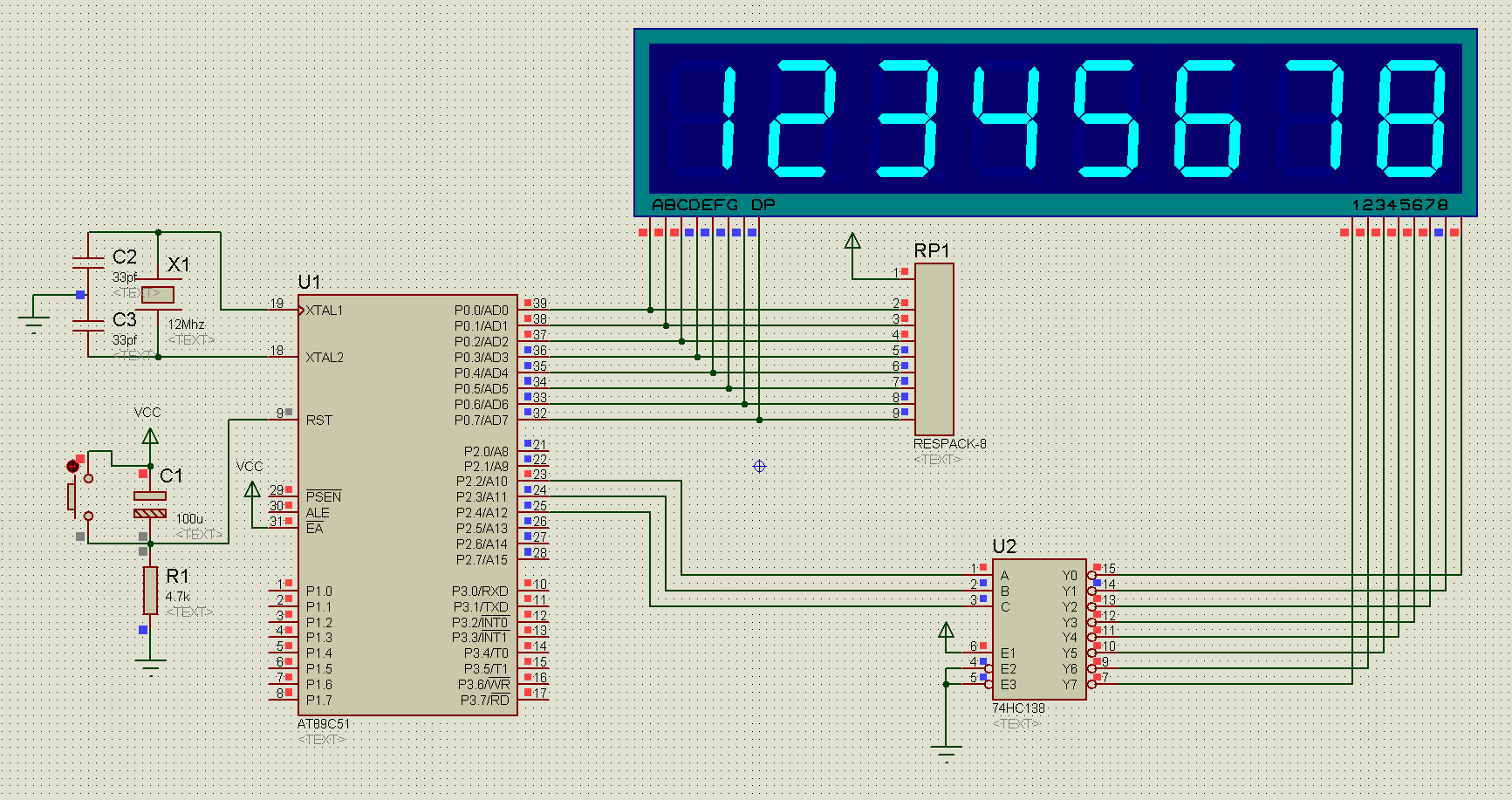

本项目利用 Timer0 每 2ms 中断一次，轮流选通 8 位共阴数码管，实现数字 1~8 的稳定显示。相比软件延时扫描，定时器中断扫描不占用主程序时间，刷新均匀。

掌握定时器中断驱动的数码管动态扫描技术，理解扫描周期与视觉暂留的关系，学会在中断中完成显示刷新任务。

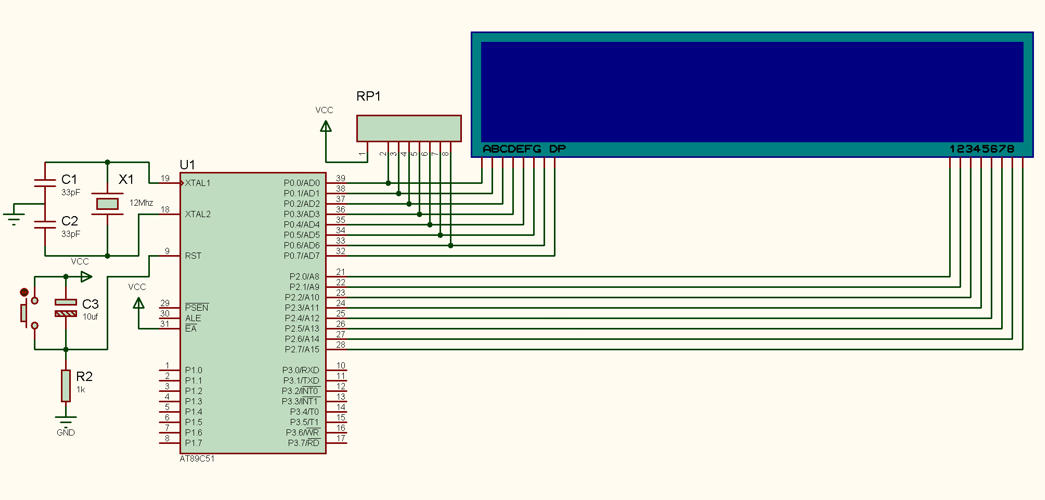

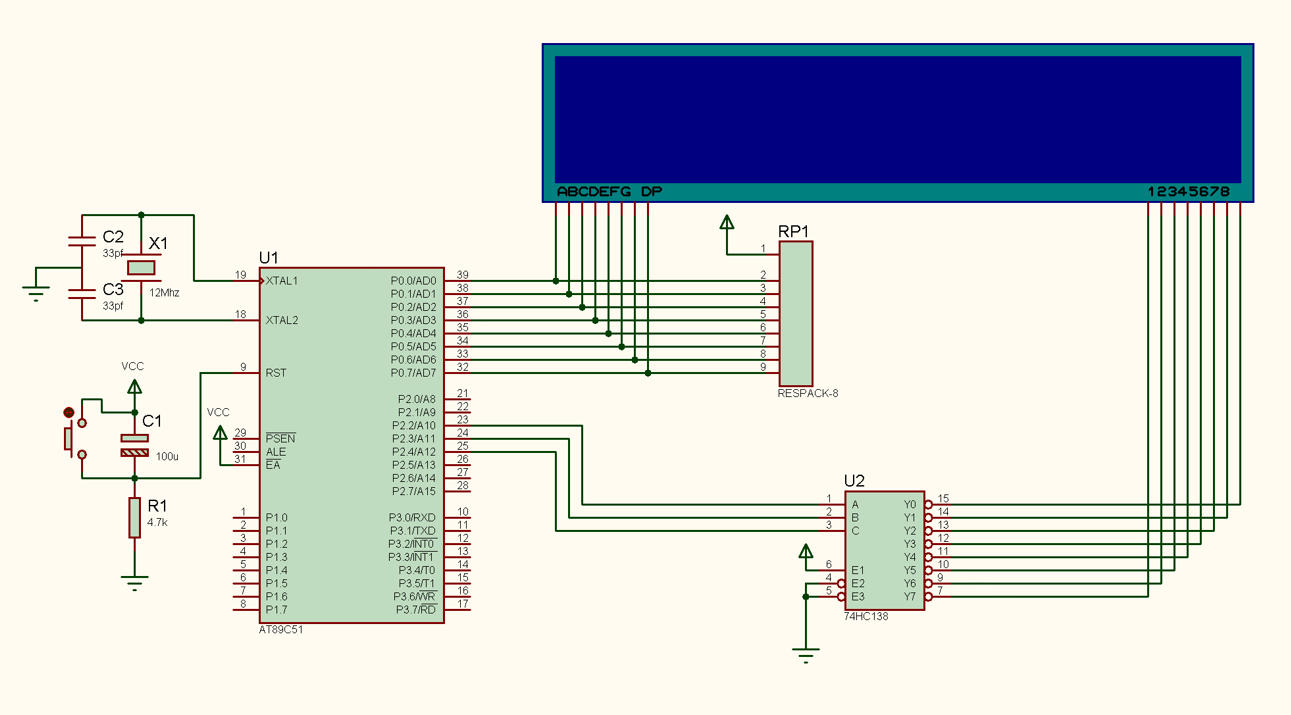

2 电路图

电路说明

• 8 位共阴数码管段码线 a~g、dp 接 P0 口
• 8 位位选线接 P2.0~P2.7，低电平选通
• 共阴数码管公共端接地，段码高电平点亮对应段
• Timer0 每 2ms 中断一次，轮流选通 8 位数码管

3 程序内容（汇编语言）

;==================================================
; 项目名称：定时器驱动数码管扫描
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 段码：P0口  位选：P2口（低电平选通）
; 功能说明：8位共阴数码管显示1~8
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到扫描中断服务程序

INDEX   EQU     30H       ; 当前扫描位索引

MAIN:   MOV     TMOD, #01H     ; 定时器0设为模式1（16位定时器）
        MOV     TH0,  #0F8H
        MOV     TL0,  #030H    ; 2ms初值
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     INDEX,#0       ; 从第0位开始扫描
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        PUSH    DPH            ; 保护DPTR高字节
        PUSH    DPL            ; 保护DPTR低字节
        MOV     TH0,  #0F8H
        MOV     TL0,  #030H    ; 重装2ms定时初值
        MOV     A,    INDEX
        MOV     DPTR, #TABLE
        MOVC    A,    @A+DPTR  ; 查表取当前位段码
        MOV     P0,   A        ; 输出段码到P0口
        MOV     A,    INDEX
        MOV     DPTR, #SELTAB
        MOVC    A,    @A+DPTR  ; 查表取当前位位选码
        MOV     P2,   A        ; 输出位选到P2口
        INC     INDEX          ; 扫描位索引加1
        MOV     A,    INDEX
        CJNE    A,    #8, EXIT ; 未满8位则继续扫描下一位
        MOV     INDEX,#0       ; 扫描完8位后回到第0位
EXIT:   POP     DPL            ; 恢复DPTR低字节
        POP     DPH            ; 恢复DPTR高字节
        POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

TABLE:  DB      06H,5BH,4FH,66H,6DH,7DH,07H,7FH
SELTAB: DB      0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
定时扫描	30分	Timer0 2ms中断，8位轮流刷新
段码位选	25分	P0段码、P2位选正确
视觉暂留	25分	刷新频率足够，显示稳定无闪烁
程序结构	20分	中断完成全部扫描，主程序空闲

5 注意事项与安全规范

扫描周期

每位 2ms，整屏 16ms，刷新率约 62.5Hz

余辉处理

切换位选前先关闭显示可避免鬼影

寄存器保护

中断中使用了 DPTR，必须进栈保护

定时触发串口数据发送

综合实训

实训编号

SJ-005-12

实训类型

串口通信

实训学时

100分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目使用 Timer1 作为串口波特率发生器（模式2），Timer0 每 1 秒中断一次。在 Timer0 中断中通过串口发送字符 A，实现定时向上位机发送数据。

综合运用 Timer0 定时、Timer1 波特率发生器和串口发送，理解 8051 串口通信与定时器资源的配合使用方法。

2 电路图

电路说明

• 串口 UART 使用 P3.0（RXD）和 P3.1（TXD）
• Timer1 工作于模式 2，作为串口波特率发生器
• Timer0 每 1 秒中断一次，触发发送字符 A
• 串口方式 1，波特率 2400bps @ 12MHz

3 程序内容（汇编语言）

;==================================================
; 项目名称：定时触发串口数据发送
; 芯片型号：STC89C52RC  时钟频率：12MHz
; 串口：UART  波特率2400bps
; 功能说明：每秒发送字符 'A'
;==================================================
ORG     0000H          ; 复位向量入口
LJMP    MAIN           ; 跳转到主程序
ORG     000BH          ; 定时器0中断向量
LJMP    T0_ISR         ; 跳转到定时中断服务程序

CNT     EQU     30H       ; 50ms计数单元

MAIN:   MOV     TMOD, #21H     ; Timer1模式2，Timer0模式1
        MOV     TH1,  #0F3H    ; 2400bps @ 12MHz
        MOV     TL1,  #0F3H
        SETB    TR1            ; 启动Timer1作为串口波特率发生器
        MOV     SCON, #50H     ; 串口方式1，允许接收
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 50ms
        SETB    TR0            ; 启动定时器0
        SETB    ET0            ; 允许定时器0中断
        SETB    EA             ; 开放总中断
        MOV     CNT,  #0       ; 计数器清零
        SJMP    $              ; 主程序循环等待中断

T0_ISR: PUSH    ACC            ; 保护累加器
        PUSH    PSW            ; 保护程序状态字
        MOV     TH0,  #03CH
        MOV     TL0,  #0B0H    ; 重装50ms定时初值
        INC     CNT            ; 50ms计数加1
        MOV     A,    CNT
        CJNE    A,    #20, EXIT ; 未满1秒则退出
        MOV     CNT,  #0       ; 满1秒后清零计数器
        MOV     SBUF, #'A'     ; 发送字符'A'
WAIT:   JNB     TI,   WAIT     ; 等待发送完成标志置位
        CLR     TI             ; 清除发送标志，准备下次发送
EXIT:   POP     PSW            ; 恢复程序状态字
        POP     ACC            ; 恢复累加器
        RETI                   ; 中断返回

END                    ; 程序结束

4 评分标准

评分项目	分值	评分标准
波特率配置	30分	Timer1模式2，TH1=F3H实现2400bps
串口初始化	20分	SCON=50H，串口方式1正确
定时触发	25分	Timer0 1秒定时触发发送
发送完成	25分	查询TI标志并清零

5 注意事项与安全规范

波特率误差

12MHz晶振下2400bps误差约0.16%，可接受

发送阻塞

查询TI会短暂占用中断时间，实际可用中断方式优化

晶振一致

上位机波特率必须与单片机一致

定时器中断应用 12 大经典实训

定时器中断应用 · 12 大经典实训

12 大经典玩法一览

1只LED航标灯

8路LED定时循环

定时器PWM呼吸灯

外部INT0控制LED开关

INT1触发蜂鸣器报警

多中断协同灯光效果

秒表计时数码管显示

1秒精确定时

计数器模式外部脉冲计数

交通灯定时控制系统

定时器驱动数码管扫描

定时触发串口数据发送

1只LED航标灯

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

中断初值

现场保护

中断返回

8路LED定时循环点亮

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

循环指令

计数变量

端口状态

定时器PWM呼吸灯

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

电平极性

边界处理

周期稳定

外部INT0控制LED开关

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

按键消抖

电平触发

中断返回

INT1触发蜂鸣器报警

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

标志位

计数初值

蜂鸣器极性

多中断协同灯光效果

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

寄存器冲突

方向切换

恢复速度

秒表计时数码管显示

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

定时器中断应用
12 大经典实训
