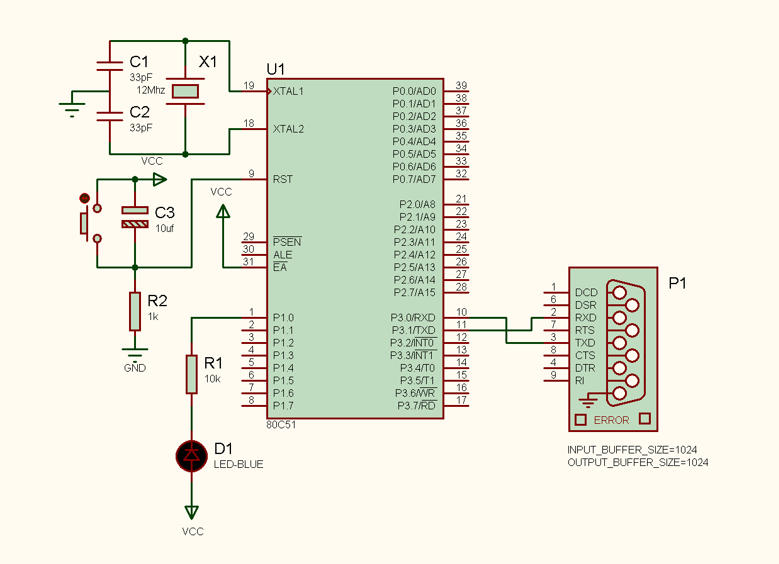

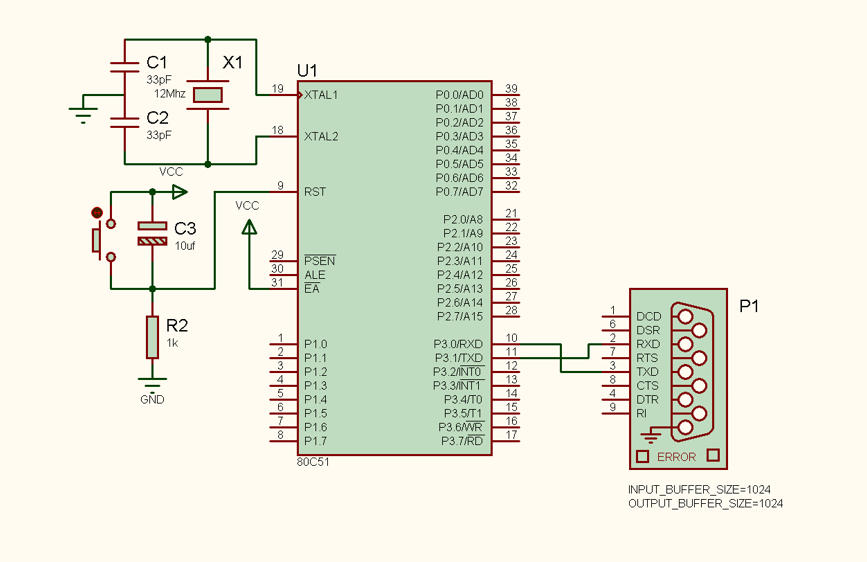

; 项目名称：电脑串口下发指令控制单路 LED 亮灭
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 串口参数：方式1，8位UART，波特率2400bps
; LED连接：P1.0（低电平点亮）
; 功能说明：PC发送 '1' 点亮LED，发送 '0' 熄灭LED
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：初始化串口和 LED，然后循环查询接收数据
MAIN:   LCALL   UART_INIT      ; 调用串口初始化子程序
        SETB    P1.0           ; LED 初始熄灭

; 主循环：不断查询 RI 标志，接收 PC 发来的指令
LOOP:   JNB     RI, LOOP       ; RI=0 表示未收到数据，继续等待
        CLR     RI             ; RI=1 表示收到数据，软件清0
        MOV     A, SBUF        ; 将接收到的数据从 SBUF 读入累加器 A
        CJNE    A, #'1', CHK0  ; 判断是否等于 '1'，不是则转去判断 '0'
        CLR     P1.0           ; 收到 '1'，P1.0 输出低电平点亮 LED
        SJMP    LOOP
CHK0:   CJNE    A, #'0', LOOP  ; 判断是否等于 '0'，不是则忽略
        SETB    P1.0           ; 收到 '0'，P1.0 输出高电平熄灭 LED
        SJMP    LOOP

;==================================================
; 子程序：UART_INIT
; 功能：初始化串口方式1，波特率2400bps
; 说明：
;   1. SCON = 50H，方式1，REN=1允许接收
;   2. 定时器1方式2，自动重装
;   3. 12MHz晶振，SMOD=0，波特率2400时：
;      TH1 = 256 - fosc/12/32/2400 = 256 - 13.02 ≈ 243 = 0F3H
;==================================================
UART_INIT:
        MOV     SCON, #50H     ; 串口方式1，允许接收
        MOV     TMOD, #20H     ; 定时器1方式2
        MOV     TH1, #0F3H     ; 定时器1初值，波特率2400bps
        MOV     TL1, #0F3H     ; 装载低字节初值
        SETB    TR1            ; 启动定时器1
        RET

        END                    ; 程序结束

;==================================================

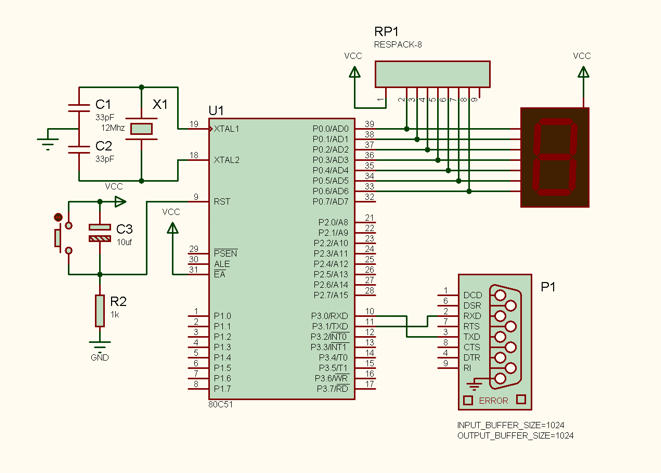

; 项目名称：电脑下发数字，数码管同步显示接收数值
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 串口参数：方式1，8位UART，波特率2400bps
; 数码管：P0 口接1位共阳数码管（段码低电平点亮）
; 功能说明：PC发送 '0'~'9'，数码管显示对应数字
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 共阳数码管段码表（0~9，a~g dp对应D7~D0）
; 低电平点亮对应段，例如 0 显示为 C0H（1100 0000B）
SEG_TABLE:
        DB      0C0H, 0F9H, 0A4H, 0B0H, 099H
        DB      092H, 082H, 0F8H, 080H, 090H

; 主程序入口
; 功能：初始化串口和数码管，循环接收并显示
MAIN:   LCALL   UART_INIT      ; 调用串口初始化子程序
        MOV     P0, #0C0H      ; 数码管初始显示 0

; 主循环：查询 RI，接收数据并转换为段码显示
LOOP:   JNB     RI, LOOP       ; 等待接收中断标志 RI 置1
        CLR     RI             ; 软件清零 RI
        MOV     A, SBUF        ; 读取 SBUF 中接收到的数据
        CLR     C              ; 清进位位
        SUBB    A, #'0'        ; ASCII 码转数值：'0'~'9' → 0~9
        CJNE    A, #10, CHK_RANGE ; 判断是否小于10
CHK_RANGE:
        JNC     LOOP           ; 若 A >= 10，说明不是有效数字，忽略
        MOV     DPTR, #SEG_TABLE ; 段码表首地址送 DPTR
        MOVC    A, @A+DPTR     ; 查表获取对应数字的段码
        MOV     P0, A          ; 将段码输出到 P0 口显示
        SJMP    LOOP           ; 继续等待下一次接收

;==================================================
; 子程序：UART_INIT
; 功能：初始化串口方式1，波特率2400bps
; 说明：
;   1. SCON = 50H，方式1，允许接收
;   2. TMOD = 20H，定时器1方式2
;   3. 12MHz晶振，SMOD=0，波特率2400时：
;      TH1 = 256 - fosc/12/32/2400 = 256 - 13.02 ≈ 243 = 0F3H
;==================================================
UART_INIT:
        MOV     SCON, #50H     ; 串口方式1，REN=1允许接收
        MOV     TMOD, #20H     ; 定时器1方式2
        MOV     TH1, #0F3H     ; 定时器1初值，波特率2400bps
        MOV     TL1, #0F3H     ; 定时器1低字节初值
        SETB    TR1            ; 启动定时器1
        RET

        END                    ; 程序结束

;==================================================

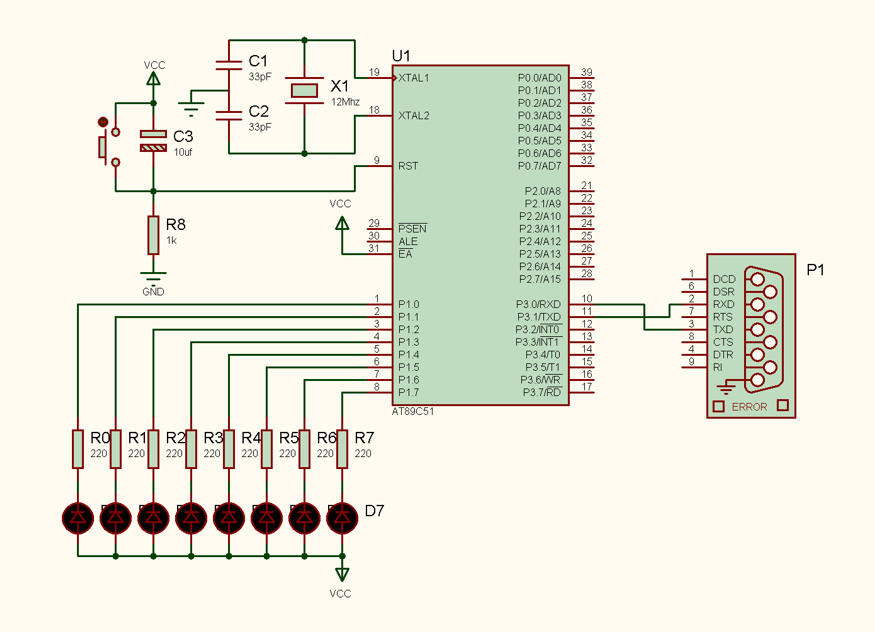

; 项目名称：单片机循环上传 8 路 LED 状态至电脑串口
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 串口参数：方式1，8位UART，波特率2400bps
; LED连接：P1 口 8 路 LED（低电平点亮）
; 功能说明：每1秒读取一次 P1 状态并上传给 PC
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：初始化串口，然后循环读取 P1 并上传
MAIN:   LCALL   UART_INIT      ; 调用串口初始化子程序
        MOV     P1, #0FFH      ; P1 口初始全部熄灭

; 主循环：读取 P1 口状态并发送
LOOP:   MOV     A, P1          ; 读取 P1 口当前 8 位状态
        LCALL   UART_SEND      ; 调用串口发送子程序上传状态
        LCALL   DELAY1S        ; 延时约1秒
        SJMP    LOOP           ; 循环上传

;==================================================
; 子程序：UART_INIT
; 功能：初始化串口方式1，波特率2400bps
;==================================================
UART_INIT:
        MOV     SCON, #40H     ; 串口方式1，只发送不接收
        MOV     TMOD, #20H     ; 定时器1方式2
        MOV     TH1, #0F3H     ; 定时器1初值，波特率2400bps
        MOV     TL1, #0F3H
        SETB    TR1            ; 启动定时器1
        RET

;==================================================
; 子程序：UART_SEND
; 功能：将累加器 A 中数据通过串口发送
; 说明：查询 TI 标志，发送完毕后清0
;==================================================
UART_SEND:
        MOV     SBUF, A        ; 数据写入 SBUF，启动发送
WAIT_TI:
        JNB     TI, WAIT_TI    ; 等待 TI 置1
        CLR     TI             ; 清 TI 标志
        RET

; 约1秒延时子程序
DELAY1S: MOV    R7, #20
D1S_1:  MOV     R6, #200
D1S_2:  MOV     R5, #250
D1S_3:  NOP
        NOP
        DJNZ    R5, D1S_3
        DJNZ    R6, D1S_2
        DJNZ    R7, D1S_1
        RET

        END                    ; 程序结束

;==================================================

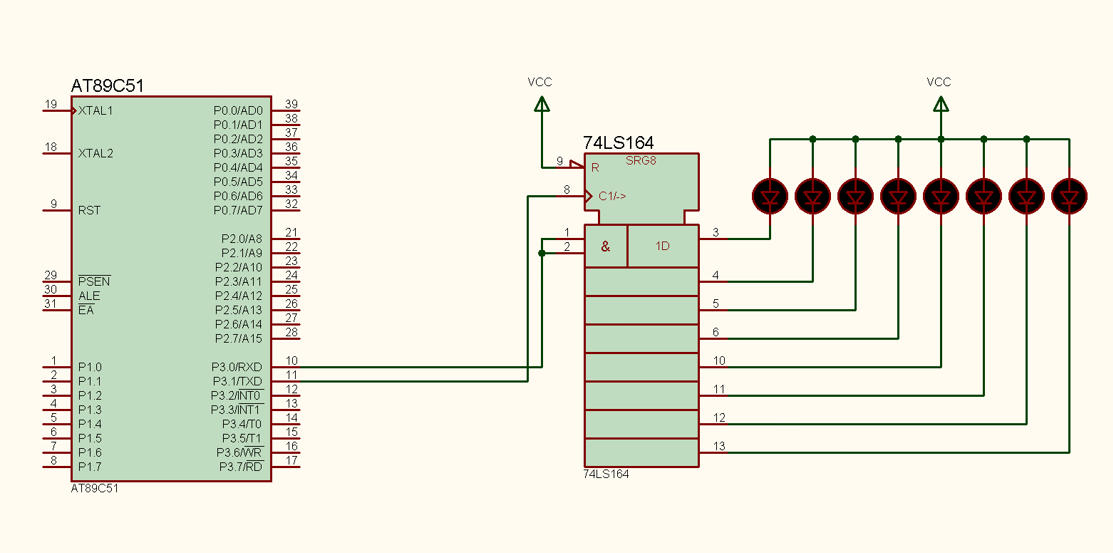

; 项目名称：串行方式0用74LS164芯片实现8位流水灯
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 硬件连接：
;   P3.0(RXD) → 74LS164 数据输入端 A/B（接一起）
;   P3.1(TXD) → 74LS164 时钟输入端 CLK
;   74LS164 8位并行输出 QA~QH → 8路 LED（低电平点亮）
; 功能说明：单片机通过方式0发送8位数据，驱动74LS164
;           输出循环点亮8个LED，形成流水灯效果
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：初始化串口为方式0，然后循环发送流水灯数据
MAIN:   MOV     SCON, #00H     ; 串口方式0：同步移位寄存器方式
        MOV     A, #0FEH       ; 流水灯初始值：1111 1110B，最低位点亮

; 主循环：将A中的位图通过方式0发送到74LS164显示
LOOP:   CLR     TI             ; 发送前清除 TI 标志
        MOV     SBUF, A        ; 写入 SBUF，硬件自动在 TXD 产生8个移位脉冲
WAIT_TI:
        JNB     TI, WAIT_TI    ; 查询 TI，等待8位数据发送完成
        LCALL   DELAY200       ; 延时约200ms，保持当前显示
        RL      A              ; 位图循环左移1位，改变点亮位置
        SJMP    LOOP           ; 继续循环

; 约200ms延时子程序
DELAY200: MOV   R7, #100
D2_1:   MOV     R6, #200
D2_2:   MOV     R5, #10
D2_3:   NOP
        DJNZ    R5, D2_3
        DJNZ    R6, D2_2
        DJNZ    R7, D2_1
        RET

        END                    ; 程序结束

;==================================================

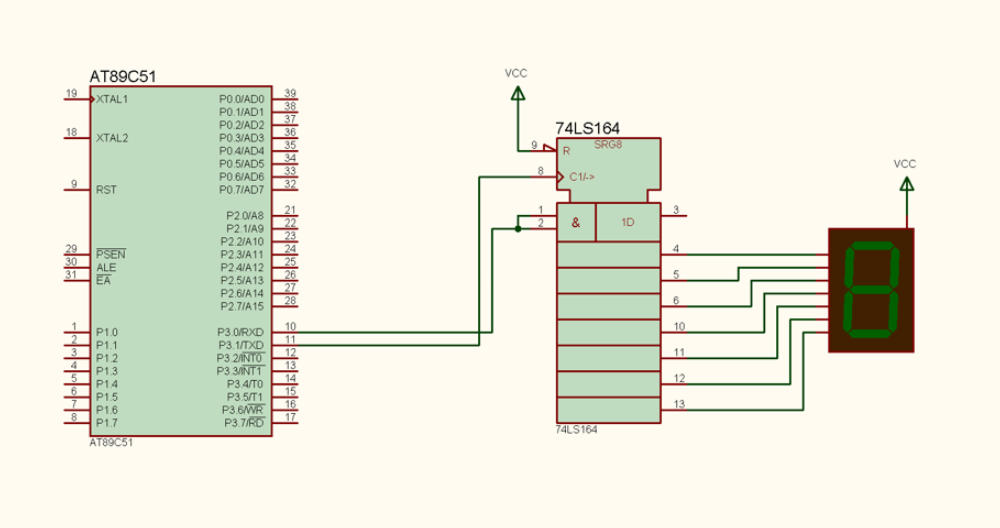

; 项目名称：串行方式0用74LS164实现1位数码管9-0倒计时
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 硬件连接：
;   P3.0(RXD) → 74LS164 串行数据输入端 A/B
;   P3.1(TXD) → 74LS164 移位时钟端 CLK
;   74LS164 并行输出 QA~QG → 共阳数码管 a~g 段
; 功能说明：数码管从 9 倒计时到 0，每秒变化一次，循环显示
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 共阳数码管段码表（0~9，a~g对应D0~D6，D7为dp小数点）
; 低电平点亮，例如 9 显示为 90H（1001 0000B）
SEG_CODE:
        DB      0C0H, 0F9H, 0A4H, 0B0H, 099H
        DB      092H, 082H, 0F8H, 080H, 090H

; 主程序入口
; 功能：初始化串口方式0，循环查表发送段码实现倒计时
MAIN:   MOV     SCON, #00H     ; 串口方式0：同步移位寄存器输出
        MOV     R0, #9         ; 倒计时初始值 9

; 主循环：从9递减到0，每个数字显示1秒
COUNTDOWN:
        MOV     A, R0          ; 将当前数字送入累加器 A
        MOV     DPTR, #SEG_CODE ; 段码表首地址送 DPTR
        MOVC    A, @A+DPTR     ; 查表获取当前数字的共阳段码
        CLR     TI             ; 清除发送标志
        MOV     SBUF, A        ; 通过方式0发送段码到74LS164
WAIT_TI:
        JNB     TI, WAIT_TI    ; 等待8位数据发送完成
        LCALL   DELAY1S        ; 延时1秒，保持当前数字显示
        DEC     R0             ; 数字减1
        CJNE    R0, #0FFH, COUNTDOWN ; 若未减到 -1 则继续
        MOV     R0, #9         ; 减到 -1 后重新从 9 开始
        SJMP    COUNTDOWN      ; 继续循环倒计时

; 约1秒延时子程序
DELAY1S: MOV    R7, #20
D1S_1:  MOV     R6, #200
D1S_2:  MOV     R5, #250
D1S_3:  NOP
        NOP
        DJNZ    R5, D1S_3
        DJNZ    R6, D1S_2
        DJNZ    R7, D1S_1
        RET

        END                    ; 程序结束
