可编程并行接口 · 核心实训

8255 扩展应用 · 6 大经典实训

本项目围绕 Intel 8255A 可编程并行 I/O 接口芯片展开，从控制字写入、PA/PB/PC 端口基本输入输出，到按键检测、流水灯、数码管显示与端口同步读写，系统训练单片机并行扩展接口的设计与编程能力。

6 大递进式子项目

汇编语言

约 6 学时

配套评分标准

8255 PA 口实时演示

PROJECT MATRIX

6 大经典实训一览

由简到难，循序渐进掌握 8255 并行扩展 · 点击任意卡片开始学习

基基础实训进进阶实训综综合实训

01 基础实训

8255 PA 口单路 LED 点亮控制

控制字配置 · PA口输出

SJ-007-01 开始学习 →

02 基础实训

8255 PA 口 8 路流水灯实训

端口字节输出 · 流水灯移位

SJ-007-02 开始学习 →

03 进阶实训

按键输入控制 8255 流水灯启停

PC口输入 · PB口输出

SJ-007-03 开始学习 →

04 进阶实训

8255A口控制1位共阳数码管9秒倒计时显示

段码查表 · 共阳数码管驱动

SJ-007-04 开始学习 →

05 综合实训

多按键分组控制不同灯光效果

键值识别 · 查表切换

SJ-007-05 开始学习 →

06 综合实训

PA/PB 端口同步读写

双端口联动 · 数据透传

SJ-007-06 开始学习 →

8255 PA 口单路 LED 点亮控制

基础实训

实训编号

SJ-007-01

实训类型

8255输出

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目是 8255 扩展应用的第一个实验，学习如何通过 8255A 的 PA 口输出低电平点亮外接 LED。向控制字寄存器写入方式控制字，使 PA 口工作于方式 0 基本输出，再向 PA 口写入数据即可控制 LED 亮灭。

掌握本项目后，学生将理解 8255A 的寻址方式、控制字含义以及 PA/PB/PC 端口的输出操作方法，为后续更复杂的并行扩展项目打下基础。

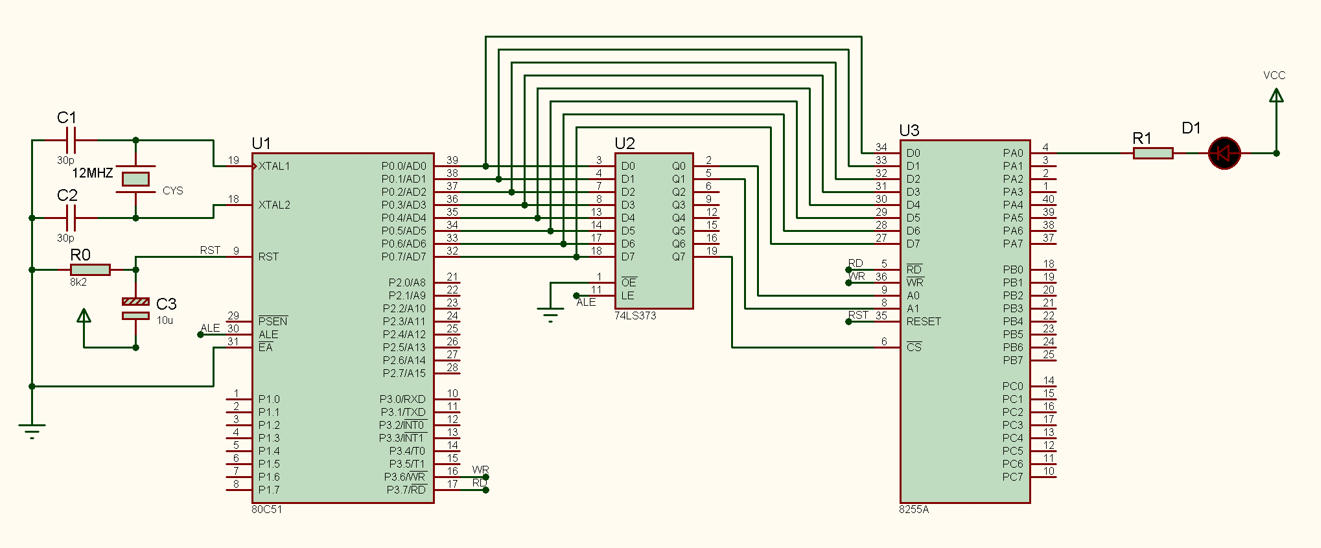

2 电路图

电路说明

• 8255 控制字寄存器地址 0FF7FH，PA 口地址 0FF7CH
• PA.0 接 LED 阴极，LED 阳极经限流电阻接 VCC
• PA 口工作于方式 0 基本输出，低电平点亮 LED

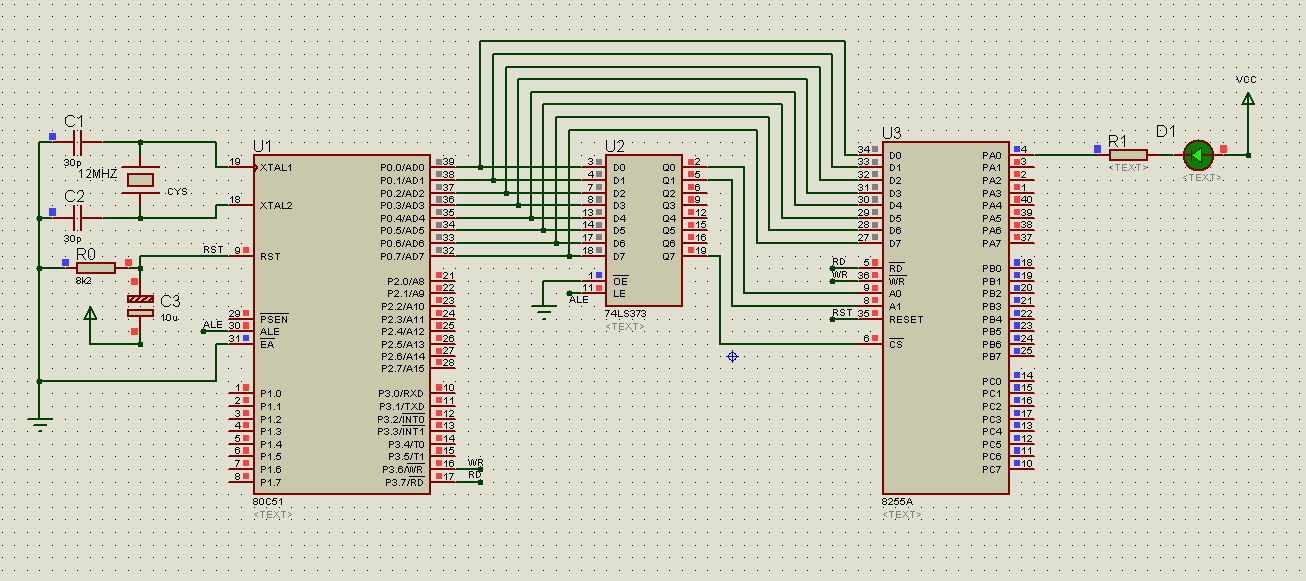

3 仿真演示

仿真说明

• 程序写入方式控制字后向PA口输出0FEH，PA.0对应的LED点亮
• 仿真中PA.0对应LED持续发光，其余7路LED保持熄灭

4 程序内容（汇编语言）

;==================================================
;==================================================

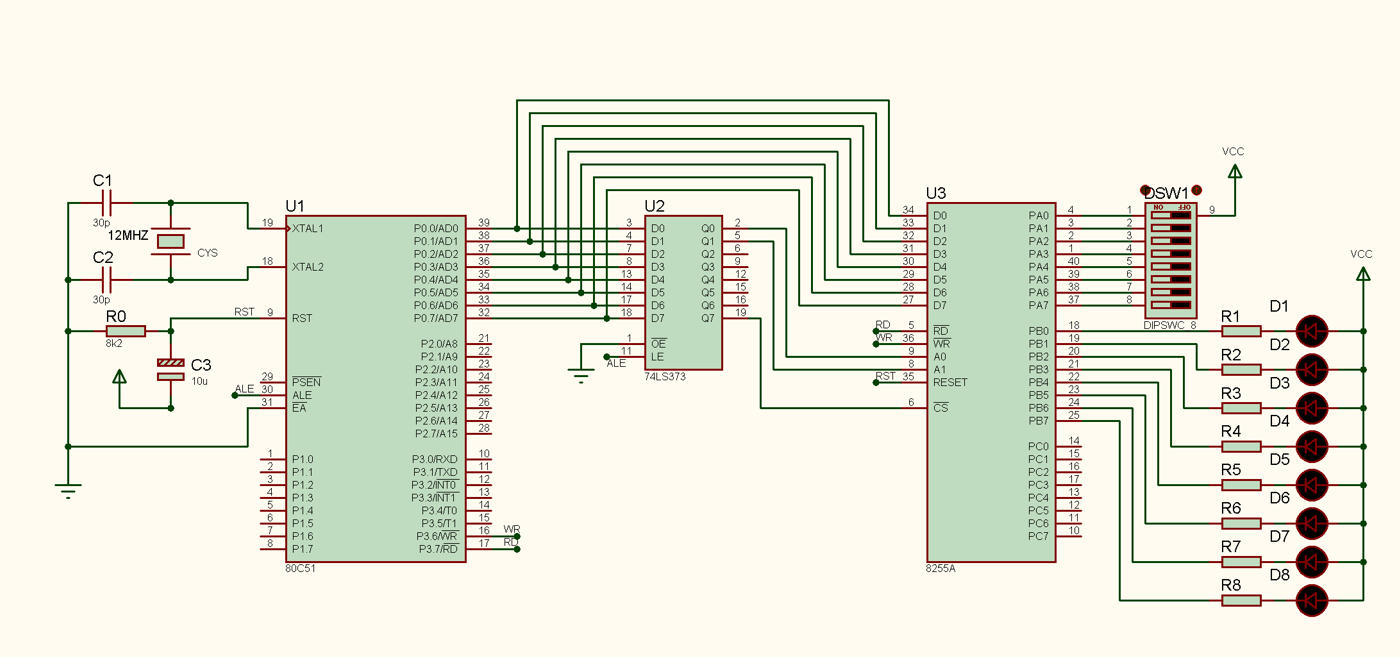

; 项目名称：PA/PB 端口同步读写
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 8255 端口地址：
;   PA 口地址：0FF7CH（输入，接 8 位拨码开关）
;   PB 口地址：0FF7DH（输出，接 8 路 LED）
;   PC 口地址：0FF7EH
;   控制字寄存器地址：0FF7FH
; 功能说明：实时读取 PA 口开关状态，并通过 PB 口输出显示
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：配置 8255，PA 输入、PB 输出，循环实现数据透传
MAIN:   MOV     DPTR, #0FF7FH  ; DPTR 指向 8255 控制字寄存器
        MOV     A, #90H        ; 控制字 10010000B
                               ; D7=1：方式选择标志
                               ; D6D5=00：A 组方式 0
                               ; D4=1：PA 输入
                               ; D3=0：PB 输出   控制字 = 90H = 10010000B
        MOVX    @DPTR, A       ; 写入控制字

; 主循环：读取 PA 口数据并输出到 PB 口
LOOP:   MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOVX    A, @DPTR       ; 读取 PA 口开关状态
        MOV     DPTR, #0FF7DH  ; DPTR 指向 PB 口
        MOVX    @DPTR, A       ; 将读取数据输出到 PB 口 LED
        LCALL   DELAY10        ; 延时 10ms 去抖动并稳定显示
        SJMP    LOOP           ; 继续循环

; 约 10ms 延时子程序
DELAY10: MOV   R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET

        END                    ; 程序结束

5 评分标准

评分项	分值	评分标准
电路连接	30分	8255 数据线、地址线、控制线连接正确
程序编写	40分	控制字正确，端口地址正确，注释清晰
功能实现	20分	PA.0 对应的 LED 正常点亮
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

地址匹配

确保 8255 片选信号有效，PA/PB/PC/控制口地址与程序设定一致，避免地址冲突

防止短路

连接 LED 时注意限流电阻和极性，避免 8255 端口过流

控制字写入

必须先写入控制字，再对端口读写，否则 8255 不能正常工作

8255 PA 口 8 路流水灯实训

基础实训

实训编号

SJ-007-02

实训类型

8255输出

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习通过 8255A 的 PA 口输出 8 位数据，控制 8 路 LED 实现流水灯效果。PA 口作为 8 位并行输出口，每次输出一个字节即可同时控制 8 只 LED 的亮灭状态，通过循环移位产生流动效果。

掌握 8255 端口字节输出操作，理解并行接口相比单个 IO 口扩展的优势，学会使用 RL 指令实现数据移位，为后续多路 LED 控制项目奠定基础。

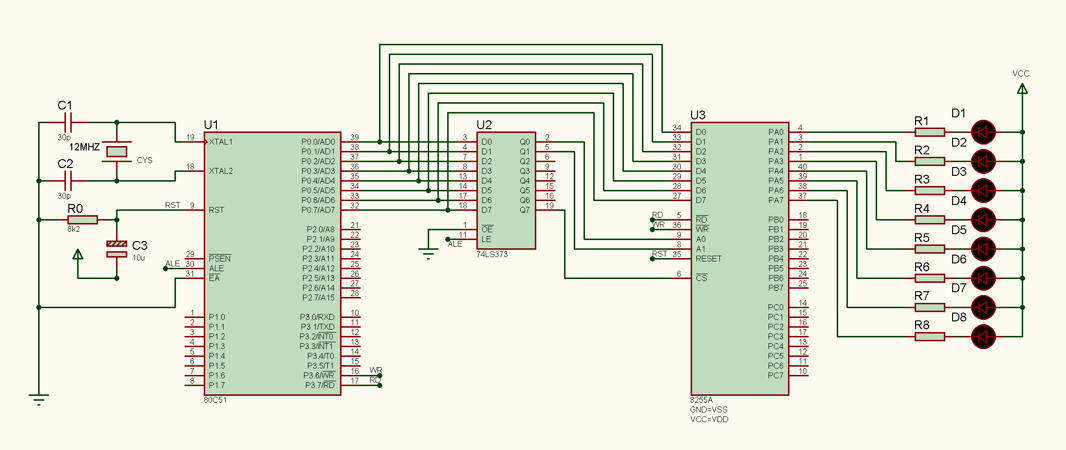

2 电路图

电路说明

• PA 口地址 0FF7CH
• PA.0~PA.7 分别接 8 路 LED 阴极，低电平点亮
• 每路 LED 串联 220Ω~1kΩ 限流电阻后接 VCC
• PA 口方式 0 输出，程序通过 RL 指令实现流水移位

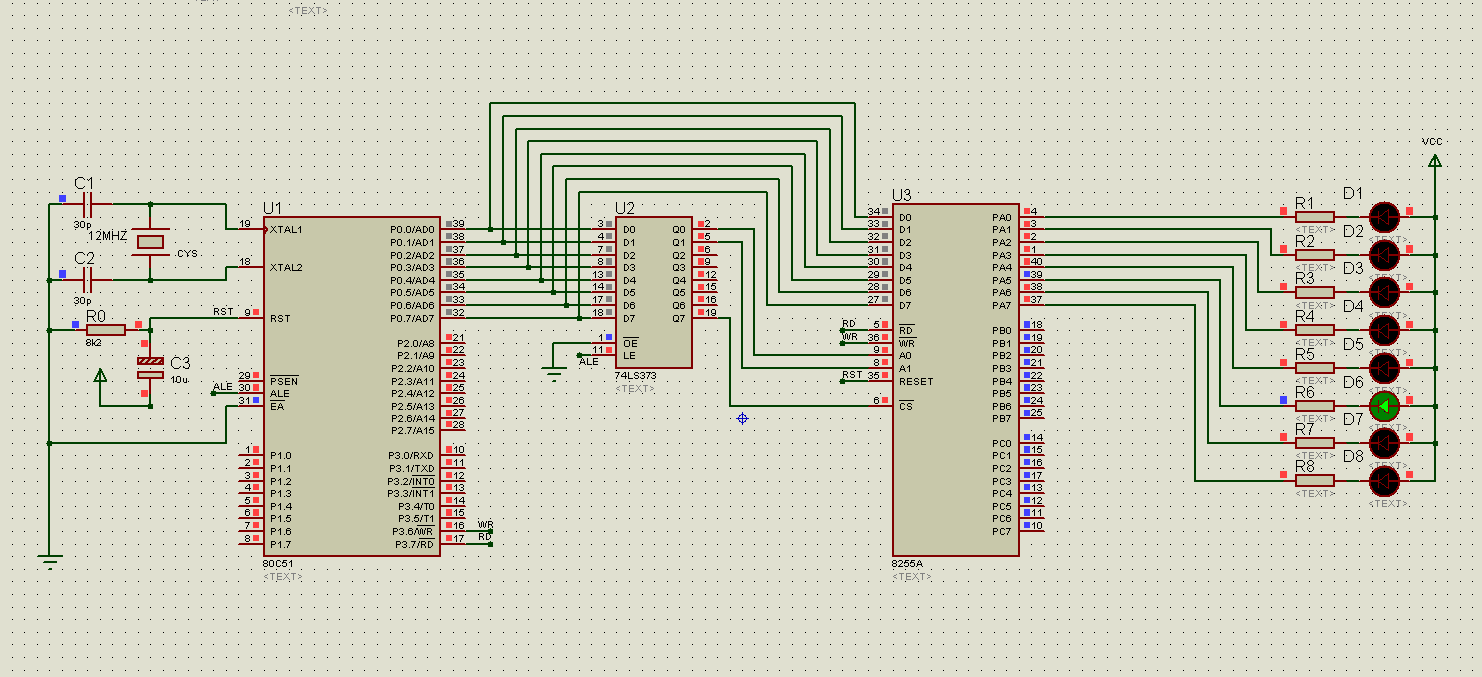

3 仿真演示

仿真说明

• 程序循环向PA口输出移位位图，8路LED每隔200ms左移一位
• 仿真可见亮灯从PA.0向PA.7逐个移动，循环形成流水效果

4 程序内容（汇编语言）

;==================================================
; 项目名称：8255 PA 口 8 路流水灯实训
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 8255 端口地址：
;   PA 口地址：0FF7CH
;   PB 口地址：0FF7DH
;   PC 口地址：0FF7EH
;   控制字寄存器地址：0FF7FH
; 功能说明：PA 口 8 路 LED 自左向右流水点亮
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：配置 8255，PA 口输出，循环产生流水灯效果
MAIN:   MOV     DPTR, #0FF7FH  ; DPTR 指向 8255 控制字寄存器
        MOV     A, #80H        ; 控制字 10000000B
                               ; A 组、B 组均工作于方式 0
                               ; PA、PB、PC 均为基本输出
        MOVX    @DPTR, A       ; 写入控制字

        MOV     A, #0FEH       ; 初始值：PA.0=0，PA.0 LED 点亮

; 主循环：不断移位，实现 8 路 LED 流水效果
LOOP:   MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOVX    @DPTR, A       ; 输出当前位图到 PA 口
        LCALL   DELAY          ; 延时约 200ms，保持当前显示
        RL      A              ; 位图循环左移，点亮位移动到下一个 LED
        SJMP    LOOP           ; 继续循环

; 延时子程序（约 200ms，12MHz 时钟）
DELAY:  MOV     R7, #100
D1:     MOV     R6, #250
D2:     NOP
        DJNZ    R6, D2
        DJNZ    R7, D1
        RET

        END                    ; 程序结束

5 评分标准

评分项	分值	评分标准
端口配置	30分	PA 口配置为方式 0 输出，控制字正确
程序编写	40分	移位逻辑正确，延时子程序合理
功能实现	20分	8 路 LED 按顺序流水点亮
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

延时调节

流水灯速度可通过修改延时子程序参数调整

端口驱动能力

每路 LED 需串联 220Ω~1kΩ 限流电阻，保护 8255 端口

按键输入控制 8255 流水灯启停

进阶实训

实训编号

SJ-007-03

实训类型

8255输入输出

实训学时

50分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习 8255A 的双向应用：PC 口作为输入口读取按键状态，PA 口作为输出口控制流水灯。当按键按下时流水灯启动或停止，实现人机交互控制。通过本项目理解 8255 同一芯片内不同端口可配置为不同方向。

掌握 8255 混合输入输出配置方法，学会读取输入端口电平，理解按键消抖在扩展接口中的应用。

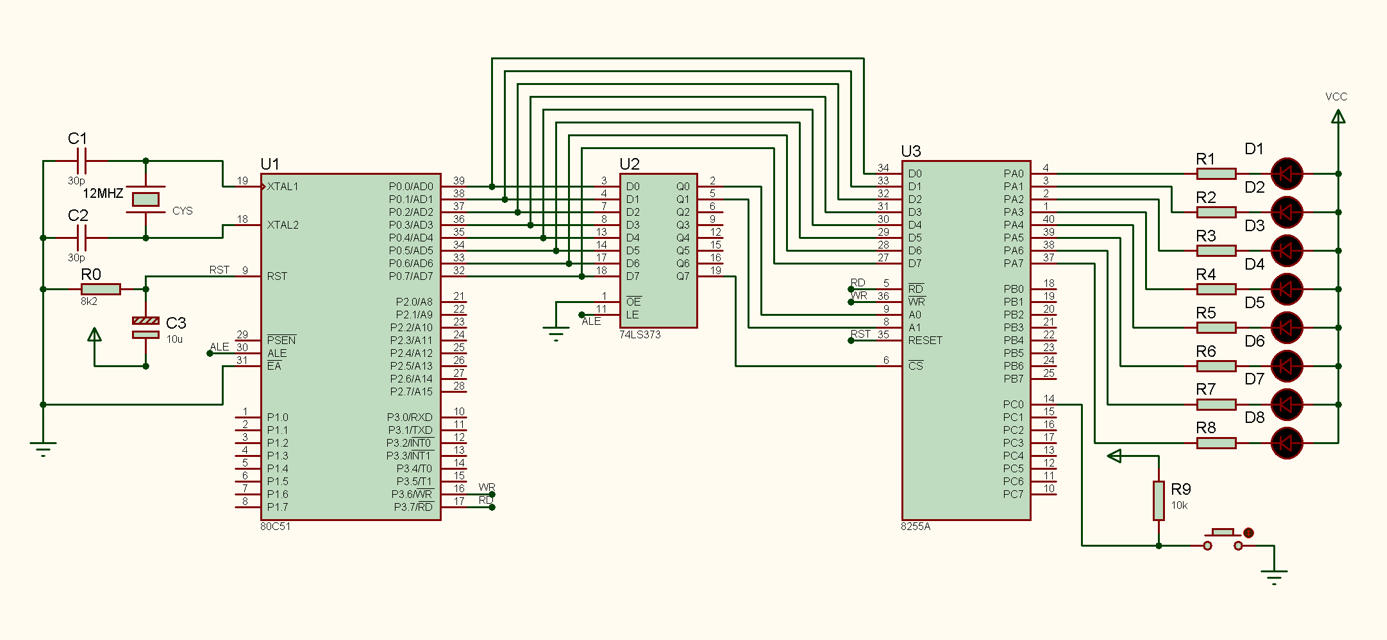

2 电路图

电路说明

• PA 口地址 0FF7CH 输出，接 8 路 LED
• PC 口地址 0FF7EH 输入，PC.0 接按键 K1
• PC.0 外接上拉电阻，按键按下为低电平，未按下为高电平

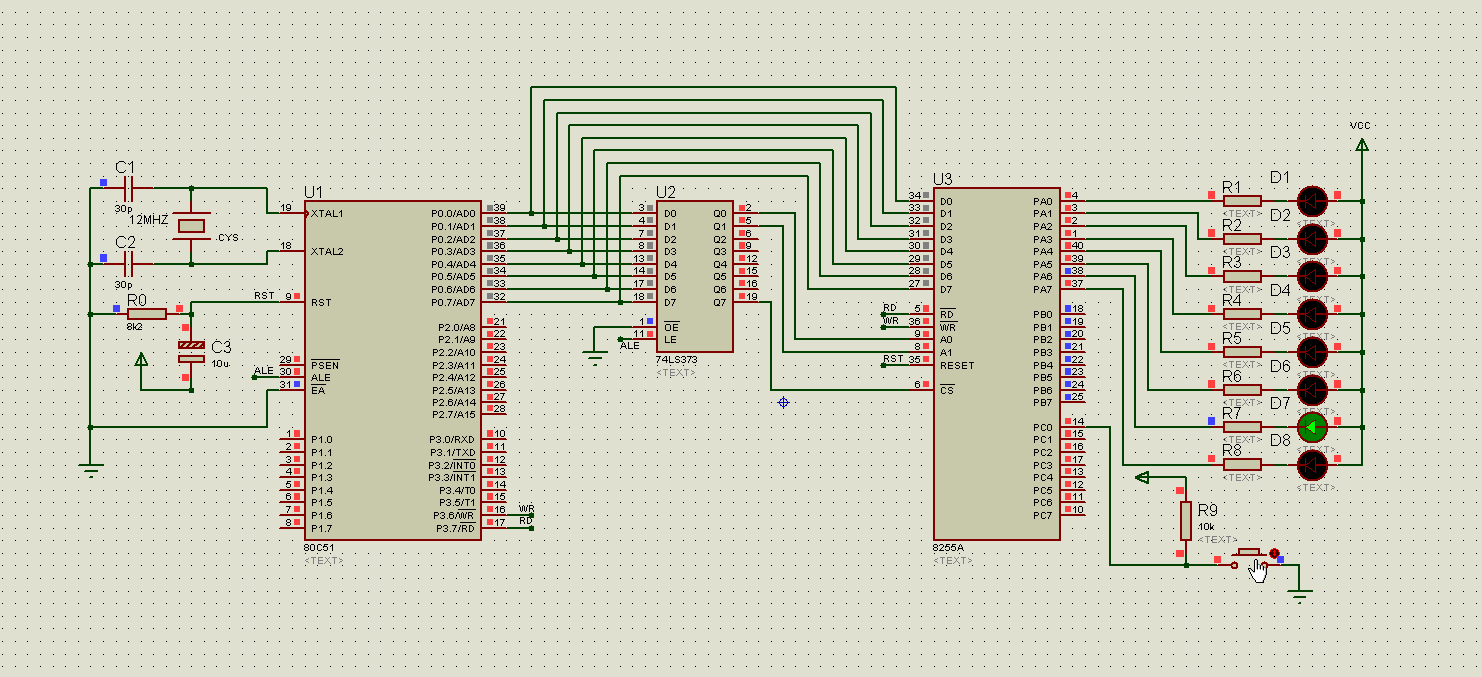

3 仿真演示

仿真说明

• 每按一次K1按键，流水灯在运行与停止两种状态间切换
• 运行时亮灯每隔200ms左移一位，停止时亮灯位置保持不动

4 程序内容（汇编语言）

;==================================================
; 项目名称：按键输入控制 8255 流水灯启停
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 8255 端口地址：
;   PA 口地址：0FF7CH（输出，接 8 路 LED）
;   PB 口地址：0FF7DH
;   PC 口地址：0FF7EH（输入，接按键 K1）
;   控制字寄存器地址：0FF7FH
; 功能说明：PC.0 按键控制 PA 口流水灯的启动/停止
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：配置 8255，PA 输出、PC 输入，检测按键启停流水灯
MAIN:   MOV     DPTR, #0FF7FH  ; DPTR 指向 8255 控制字寄存器
        MOV     A, #89H        ; 控制字 10001001B
                               ; A 组方式 0，PA 输出，PC7~PC4 输出
                               ; B 组方式 0，PB 输出，PC3~PC0 输入
        MOVX    @DPTR, A       ; 写入控制字

        MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOV     A, #0FFH       ; PA 口初始值全 1（低电平点亮，全 1 即全灭）
        MOVX    @DPTR, A       ; 向 PA 输出初始值，8 路 LED 全灭
        CLR     00H            ; 清零运行标志位（位地址 00H，即 20H.0），0=停止、1=运行

; 主循环：扫描 K1 按键，按运行标志控制流水灯启停
LOOP:   MOV     DPTR, #0FF7EH  ; DPTR 指向 PC 口
        MOVX    A, @DPTR       ; 读取 PC 口状态
        JB      ACC.0, NO_KEY  ; PC.0=1 表示按键未按下

        LCALL   DELAY10        ; 延时 10ms 消抖
        MOVX    A, @DPTR       ; 再次读取 PC 口
        JB      ACC.0, NO_KEY  ; 确认按键是否真的按下

        CPL     00H            ; 有效按键：翻转运行标志
        LCALL   WAIT_RELEASE   ; 等待按键释放并消抖，保证一次按键只翻转一次
        JB      00H, START     ; 按键后标志为 1：进入运行态，从 PA.0 开始流水
        SJMP    LOOP           ; 按键后标志为 0：进入停止态，返回继续扫描按键

NO_KEY: JB      00H, LED_LP    ; 无按键且处于运行态：输出移位后的下一位
        SJMP    LOOP           ; 无按键且处于停止态：继续等待按键

; 流水灯：亮灯图案保存在 R5 中（扫描按键要读 PC 口，会占用累加器 A，
;         所以不能把移位图案留在 A 里）；START 仅在每次启动时执行一次
START:  MOV     R5, #0FEH      ; 启动初值装入 R5，仅 PA.0 输出低电平（D1 点亮）
LED_LP: MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOV     A, R5          ; 取当前亮灯图案送入累加器
        MOVX    @DPTR, A       ; 输出到 PA 口
        LCALL   DELAY200       ; 保持当前亮灯约 200ms
        MOV     A, R5          ; 再次取出图案（延时子程序不改变 R5）
        RL      A              ; 亮灯位置左移一位
        MOV     R5, A          ; 保存移位后的图案，供下一拍输出
        SJMP    LOOP           ; 返回主循环扫描按键

; 等待按键释放子程序
WAIT_RELEASE:
        MOV     DPTR, #0FF7EH
WR_LP:  MOVX    A, @DPTR
        JNB     ACC.0, WR_LP   ; PC.0=0 表示按键未释放，继续等待
        LCALL   DELAY10        ; 释放消抖
        RET

; 约 10ms 延时子程序
DELAY10: MOV   R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET

; 约 200ms 延时子程序
DELAY200: MOV  R7, #100
D200_1: MOV     R6, #250
D200_2: NOP
        DJNZ    R6, D200_2
        DJNZ    R7, D200_1
        RET

        END                    ; 程序结束

5 评分标准

评分项	分值	评分标准
端口配置	30分	PA 输出、PC 输入配置正确
按键处理	30分	按键消抖与释放检测正确
功能实现	30分	按键能正常启停流水灯
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

按键上拉

PC 口输入引脚需外接上拉电阻，未按下时为高电平

控制字方向

写入控制字后端口方向即固定，需根据实际接线选择输入或输出

8255A口控制1位共阳数码管9秒倒计时显示

进阶实训

实训编号

SJ-007-04

实训类型

数码管显示

实训学时

50分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习通过 8255A 的 PA 口输出段码，驱动 1 位共阳数码管实现 9 秒倒计时显示。共阳数码管的公共端接高电平，段选引脚为低电平时对应段点亮，因此段码表与共阴数码管互为按位取反。

掌握 8255 驱动数码管的方法，理解共阳段码表的构成，学会使用查表指令 MOVC 实现数据显示。

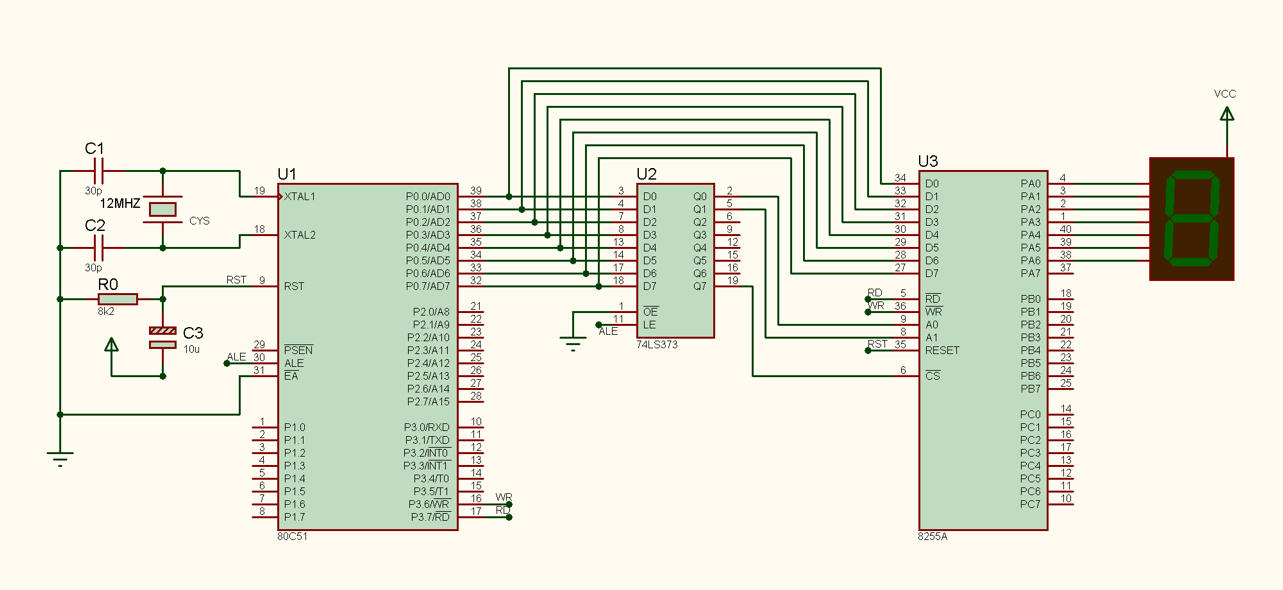

2 电路图

电路说明

• PA 口地址 0FF7CH
• PA.0~PA.7 接共阳数码管段选 a~g、dp
• 共阳数码管公共端接 VCC，段码低电平点亮对应段
• 程序通过查表指令输出 9~0 共阳段码，每秒切换一次

3 仿真演示

仿真说明

• 程序每秒查表输出一次段码，数码管从9逐秒递减显示到0
• 仿真可见数字9到0依次显示，到0后自动重新从9开始

4 程序内容（汇编语言）

;==================================================
; 项目名称：8255A口控制1位共阳数码管9秒倒计时显示
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 8255 端口地址：
;   PA 口地址：0FF7CH（输出，接共阳数码管段选 a~g、dp）
;   控制字寄存器地址：0FF7FH
; 功能说明：数码管从 9 倒计时到 0，每秒切换一次
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 共阳数码管段码表（0~9）
; 段码格式：dp g f e d c b a
; 共阳数码管低电平点亮，因此段码为共阴段码取反
SEGTAB: DB      90H, 0F9H, 0A4H, 0B0H, 99H
        DB      92H, 82H, 0F8H, 80H, 90H

; 主程序入口
; 功能：配置 PA 口输出，循环显示 9~0 倒计时
MAIN:   MOV     DPTR, #0FF7FH  ; DPTR 指向 8255 控制字寄存器
        MOV     A, #80H        ; 控制字 10000000B
                               ; A 组、B 组均工作于方式 0
                               ; PA、PB、PC 均为基本输出
        MOVX    @DPTR, A       ; 写入控制字

        MOV     R2, #9         ; 倒计时初值 9

; 倒计时主循环
COUNT_LP:
        MOV     A, R2          ; 取当前显示数字
        MOV     DPTR, #SEGTAB  ; DPTR 指向段码表首地址
        MOVC    A, @A+DPTR     ; 查表获取共阳段码
        MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOVX    @DPTR, A       ; 输出段码到数码管
        LCALL   DELAY1S        ; 延时 1 秒
        DEC     R2             ; 计数值减 1
        CJNE    R2, #0FFH, COUNT_LP ; 未到 -1 则继续
        SJMP    MAIN           ; 倒计时结束，重新开始

; 约 1 秒延时子程序（12MHz 时钟）
DELAY1S: MOV   R7, #20
D1S_1:  MOV     R6, #200
D1S_2:  MOV     R5, #250
D1S_3:  NOP
        NOP
        DJNZ    R5, D1S_3
        DJNZ    R6, D1S_2
        DJNZ    R7, D1S_1
        RET

        END                    ; 程序结束

5 评分标准

评分项	分值	评分标准
段码表	30分	共阳段码正确，0~9 显示无误
程序编写	40分	查表、输出、延时逻辑正确
功能实现	20分	9 秒倒计时显示准确
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

共阳与共阴

务必确认数码管类型，共阳段码与共阴段码互为取反

段码接线

PA 口每位对应数码管 a~g、dp 段，需与硬件接线一致

多按键分组控制不同灯光效果

综合实训

实训编号

SJ-007-05

实训类型

综合控制

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习通过 8255 的 PC 口读取多个按键状态，并根据不同按键选择不同的灯光显示效果输出到 PA 口。通过查表法将按键编码映射到灯光效果数据，训练多输入、多输出的综合控制能力。

掌握多按键扫描与键值识别方法，理解查表法在复杂控制中的应用，学会使用 8255 实现较复杂的人机交互系统。

2 电路图

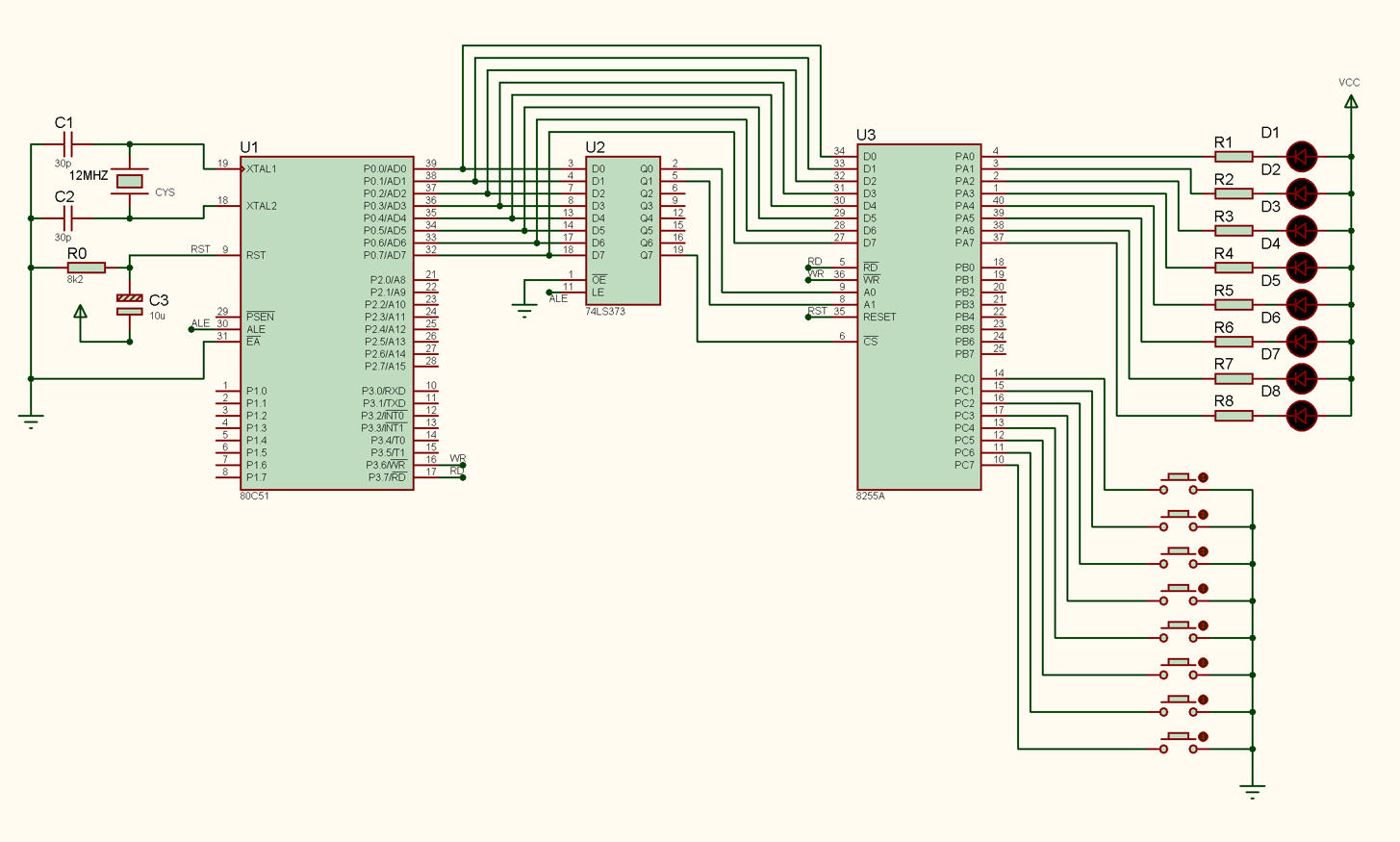

电路说明

• PA 口地址 0FF7CH 输出，接 8 路 LED
• PC 口地址 0FF7EH 输入，PC.0~PC.3 接按键 K1~K4
• 按键低电平有效，PC 输入引脚需外接上拉电阻

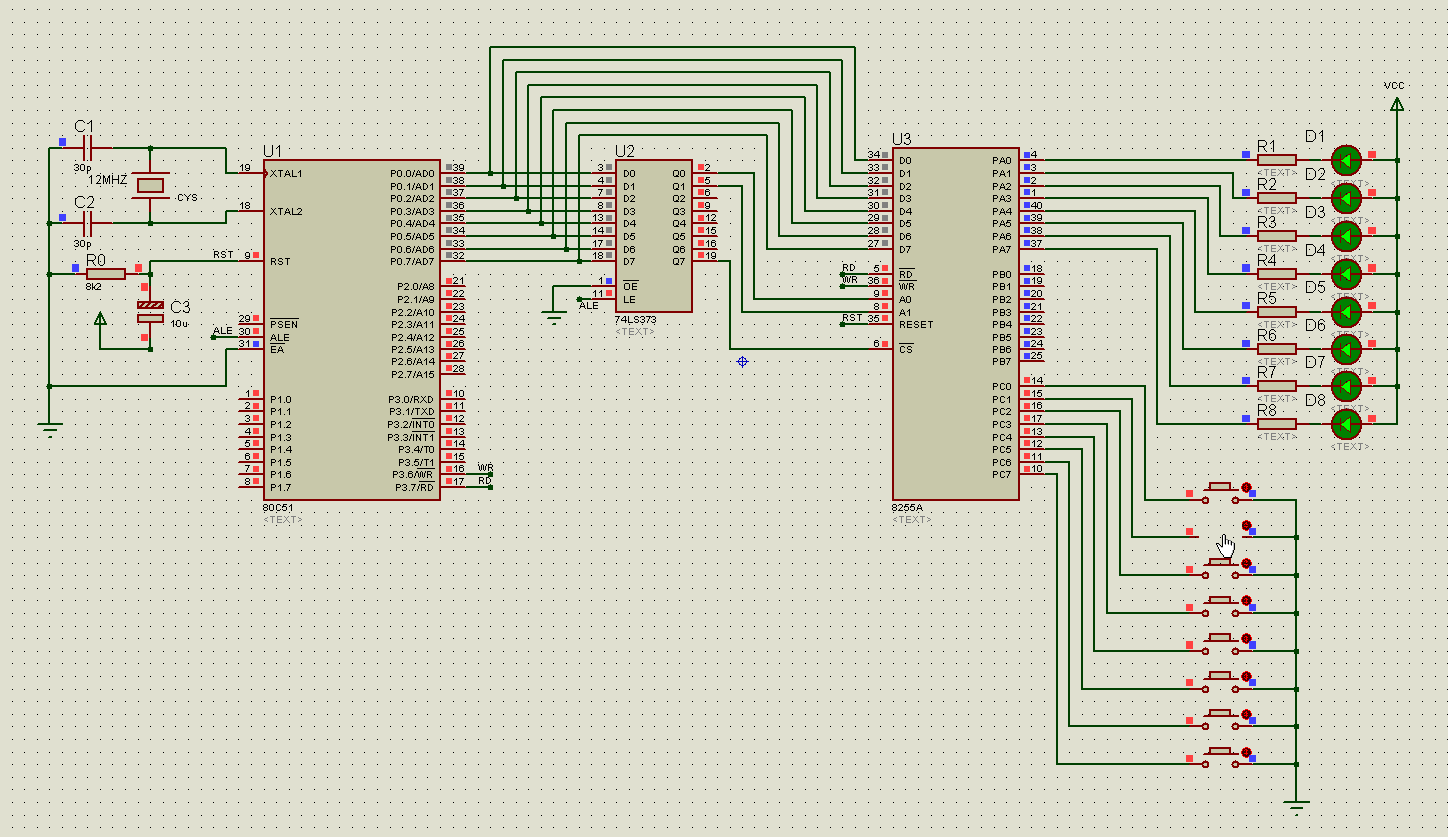

3 仿真演示

仿真说明

• 按下K1~K4后，PA口分别播放全亮、全灭、交替、流水效果
• 每种效果播放8帧、每帧约200毫秒，播完后等待下次按键

4 程序内容（汇编语言）

;==================================================
; 项目名称：多按键分组控制不同灯光效果
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 8255 端口地址：
;   PA 口地址：0FF7CH（输出，接 8 路 LED）
;   PC 口地址：0FF7EH（输入，接 4 个按键 K1~K4）
;   控制字寄存器地址：0FF7FH
; 功能说明：K1~K4 分别控制 4 种不同灯光效果
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 灯光效果表（4 种效果，每种 8 字节）
; 效果 0：全亮；效果 1：全灭；效果 2：奇偶交替；效果 3：流水灯
LIGHT_TAB:
        DB      00H, 0FFH, 0AAH, 0FEH
        DB      00H, 0FFH, 55H, 0FDH
        DB      00H, 0FFH, 0AAH, 0FBH
        DB      00H, 0FFH, 55H, 0F7H
        DB      00H, 0FFH, 0AAH, 0EFH
        DB      00H, 0FFH, 55H, 0DFH
        DB      00H, 0FFH, 0AAH, 0BFH
        DB      00H, 0FFH, 55H, 7FH

; 主程序入口
; 功能：配置 8255，循环扫描按键并输出对应灯光效果
MAIN:   MOV     DPTR, #0FF7FH  ; DPTR 指向 8255 控制字寄存器
        MOV     A, #89H        ; 控制字 10001001B
                               ; PA 输出，PC3~PC0 输入
        MOVX    @DPTR, A       ; 写入控制字

; 按键扫描主循环
KEY_LP: MOV     DPTR, #0FF7EH  ; DPTR 指向 PC 口
        MOVX    A, @DPTR       ; 读取按键状态
        ANL     A, #0FH        ; 只保留 PC3~PC0
        CJNE    A, #0FH, KEY_OK ; 有按键按下则处理
        SJMP    KEY_LP         ; 无按键则继续扫描

; 按键有效处理
KEY_OK: LCALL   DELAY10        ; 延时消抖
        MOVX    A, @DPTR       ; 再次读取
        ANL     A, #0FH
        CJNE    A, #0FH, DO_EFFECT
        SJMP    KEY_LP         ; 抖动则忽略

; 根据按键选择灯光效果
DO_EFFECT:
        CPL     A              ; 按键低电平有效，取反后得到键值 1~4
        ANL     A, #0FH
        MOV     R3, A          ; 保存键值
        MOV     R4, #8         ; 每种效果 8 帧
        MOV     DPTR, #LIGHT_TAB

; 显示一帧
SHOW_LP:
        MOV     A, R3          ; 取键值
        DEC     A              ; 键值转为 0~3
        MOV     B, #8          ; 每种效果 8 字节
        MUL     AB             ; 计算偏移量
        ADD     A, R4          ; 加上帧序号
        DEC     A              ; 帧序号转为 0~7
        MOVC    A, @A+DPTR     ; 查表取灯光数据
        MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOVX    @DPTR, A       ; 输出到 LED
        LCALL   DELAY200       ; 延时 200ms
        MOV     DPTR, #LIGHT_TAB
        DJNZ    R4, SHOW_LP    ; 显示下一帧
        SJMP    KEY_LP         ; 效果播放完返回扫描按键

; 约 10ms 延时子程序
DELAY10: MOV   R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET

; 约 200ms 延时子程序
DELAY200: MOV  R7, #100
D200_1: MOV     R6, #250
D200_2: NOP
        DJNZ    R6, D200_2
        DJNZ    R7, D200_1
        RET

        END                    ; 程序结束

5 评分标准

评分项	分值	评分标准
按键扫描	25分	能正确识别 4 个按键
查表控制	30分	灯光效果表正确，查表逻辑无误
功能实现	35分	每个按键对应不同灯光效果，显示正常
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

按键互锁

多按键同时按下时程序应处理合理，避免显示混乱

效果表容量

查表时注意表格长度与偏移计算，避免越界

PA/PB 端口同步读写

综合实训

实训编号

SJ-007-06

实训类型

双端口联动

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习 8255A 两个 8 位端口 PA 和 PB 的同步使用：PA 口作为输入读取外部 8 位开关状态，PB 口作为输出将读取到的数据实时显示到 8 路 LED，实现数据的透明传输与端口联动。

掌握 8255 双端口混合配置方法，理解输入端口读取与输出端口写入的配合时序，学会设计简单的并行数据通路。

2 电路图

电路说明

• PA 口地址 0FF7CH 输入，接 8 位拨码开关
• PB 口地址 0FF7DH 输出，接 8 路 LED
• 拨码开关拨到高电平时对应 PB 口 LED 点亮

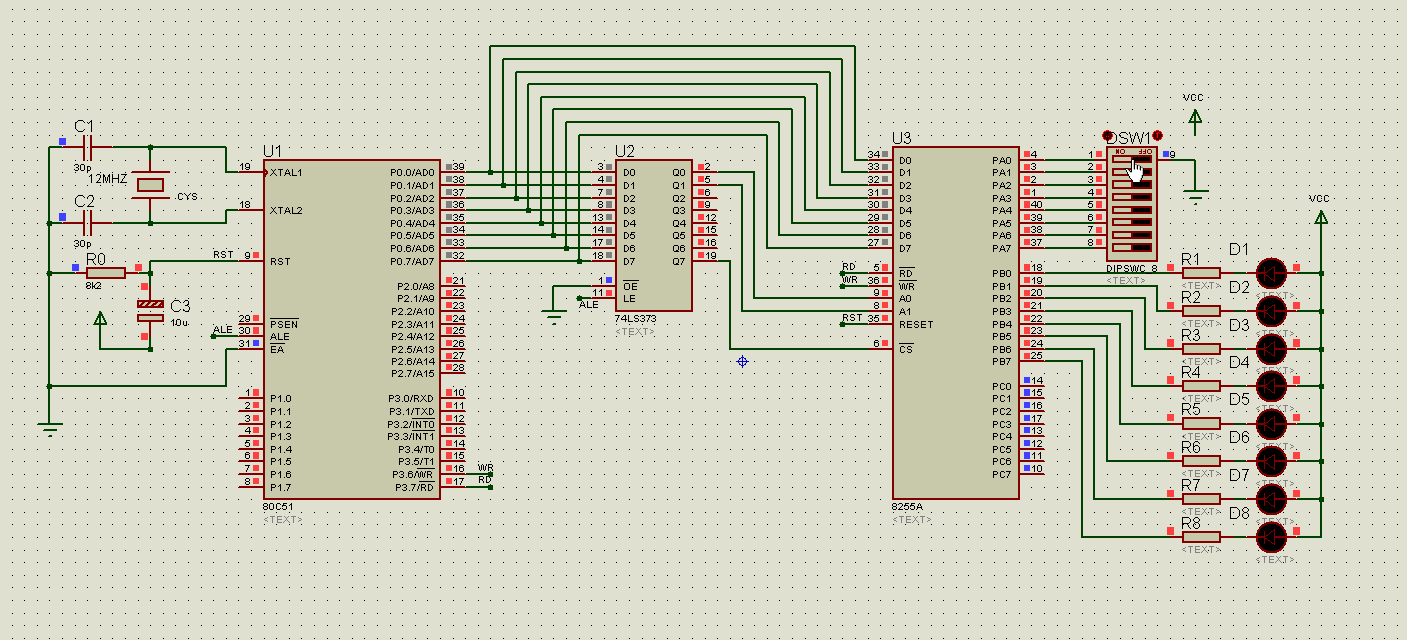

3 仿真演示

仿真说明

• 程序循环读取PA口拨码开关状态，并将读取数据直接写入PB口
• 拨动开关时，PB口对应位LED同步点亮或熄灭

4 程序内容（汇编语言）

;==================================================
; 项目名称：PA/PB 端口同步读写
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 8255 端口地址：
;   PA 口地址：0FF7CH（输入，接 8 位拨码开关）
;   PB 口地址：0FF7DH（输出，接 8 路 LED）
;   PC 口地址：0FF7EH
;   控制字寄存器地址：0FF7FH
; 功能说明：实时读取 PA 口开关状态，并通过 PB 口输出显示
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 功能：配置 8255，PA 输入、PB 输出，循环实现数据透传
MAIN:   MOV     DPTR, #0FF7FH  ; DPTR 指向 8255 控制字寄存器
        MOV     A, #92H        ; 控制字 10010010B
                               ; D7=1：方式选择标志
                               ; D6D5=00：A 组方式 0
                               ; D4=0：PA 口为基本输出
                               ;   注：实际需要 PA 输入，控制字应为 9BH（PA 输入）
                               ;   以下按 PA 输入、PB 输出：控制字 = 9BH = 10011011B
        MOV     A, #9BH        ; 修正控制字
                               ; A 组方式 0，PA 输入，PC7~PC4 输出
                               ; B 组方式 0，PB 输出，PC3~PC0 输出
        MOVX    @DPTR, A       ; 写入控制字

; 主循环：读取 PA 口数据并输出到 PB 口
LOOP:   MOV     DPTR, #0FF7CH  ; DPTR 指向 PA 口
        MOVX    A, @DPTR       ; 读取 PA 口开关状态
        MOV     DPTR, #0FF7DH  ; DPTR 指向 PB 口
        MOVX    @DPTR, A       ; 将读取数据输出到 PB 口 LED
        LCALL   DELAY10        ; 延时 10ms 去抖动并稳定显示
        SJMP    LOOP           ; 继续循环

; 约 10ms 延时子程序
DELAY10: MOV   R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET

        END                    ; 程序结束

5 评分标准

评分项	分值	评分标准
端口配置	30分	PA 输入、PB 输出控制字正确
读写逻辑	35分	正确读取 PA 口并写入 PB 口
功能实现	25分	拨码开关状态实时同步到 LED
实训报告	10分	报告内容完整、整洁

6 注意事项与安全规范

输入端口状态

PA 口作为输入时，外部开关必须接上拉或下拉电阻，避免浮空

双端口时序

先读 PA 口再写 PB 口，注意 MOVX 读写的时序配合

项目导航

学习要点

8255 控制字与方式选择

PA/PB/PC 端口读写操作

按键扫描与消抖

共阳数码管段码查表

双端口同步数据透传

实训目标

通过本项目的学习，学生将掌握 Intel 8255A 可编程并行 I/O 接口芯片的控制字配置与端口读写方法，能够独立完成 LED、按键、数码管等外设的并行扩展控制设计。

8255 并行 I/O 扩展实训

8255 扩展应用 · 6 大经典实训

6 大经典实训一览

8255 PA 口单路 LED 点亮控制

8255 PA 口 8 路流水灯实训

按键输入控制 8255 流水灯启停

8255A口控制1位共阳数码管9秒倒计时显示

多按键分组控制不同灯光效果

PA/PB 端口同步读写

8255 PA 口单路 LED 点亮控制

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

地址匹配

防止短路

控制字写入

8255 PA 口 8 路流水灯实训

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

延时调节

端口驱动能力

按键输入控制 8255 流水灯启停

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

按键上拉

控制字方向

8255A口控制1位共阳数码管9秒倒计时显示

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

共阳与共阴

段码接线

多按键分组控制不同灯光效果

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

按键互锁

效果表容量

PA/PB 端口同步读写

1 项目简介

2 电路图

电路说明

3 仿真演示

仿真说明

4 程序内容（汇编语言）

5 评分标准

6 注意事项与安全规范

输入端口状态

双端口时序

项目导航

学习要点

实训目标

8255
并行 I/O 扩展实训
