单按键控制 LED 点亮与熄灭

基础实训

实训编号

SJ-003-01

实训类型

按键控制

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目是按键控制入门的第一个实验，通过检测单个按键的按下与释放状态，直接控制一只 LED 灯的点亮与熄灭。当按键按下时 LED 点亮，按键释放时 LED 熄灭。

掌握本项目后，学生将理解单片机 IO 口作为输入口读取外部电平信号的基本方法，理解上拉电阻与按键电路的连接方式，为后续复杂按键控制项目打下基础。

2 电路图

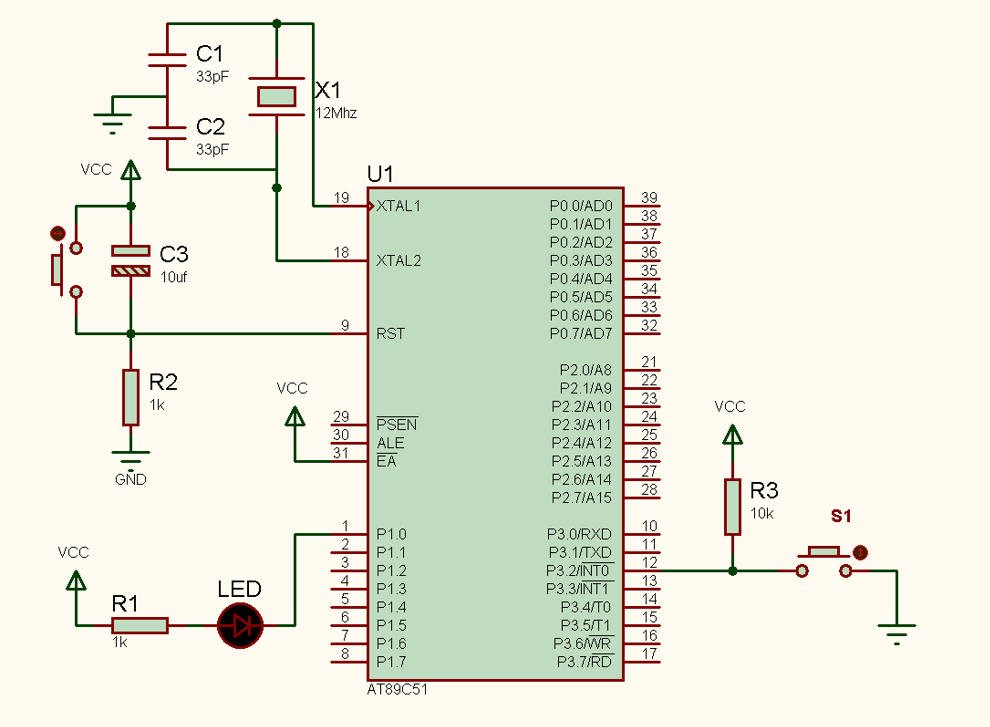

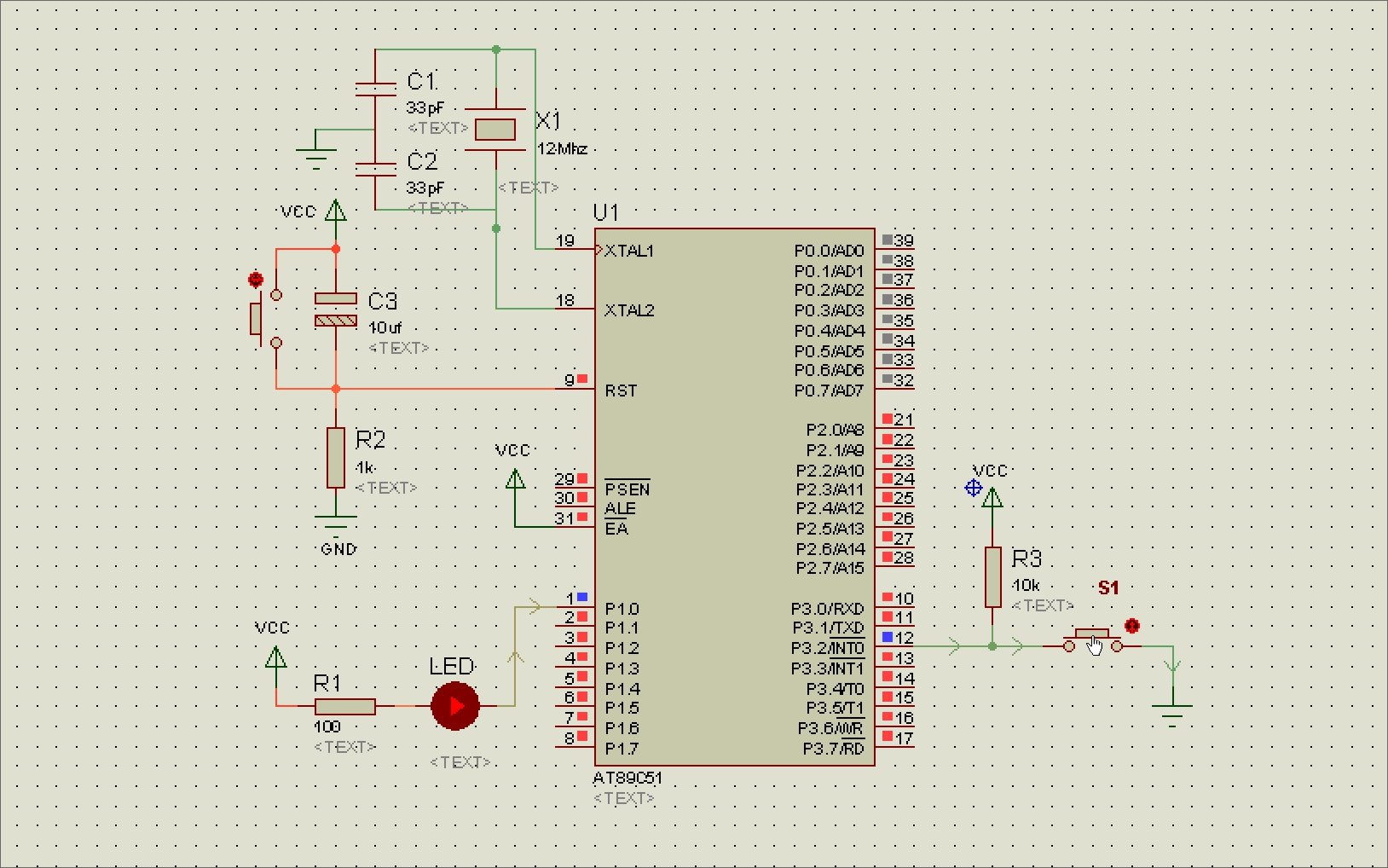

电路说明

• 按键接 P3.2，另一端接地，外接 10kΩ 上拉电阻至 VCC
• LED 阳极经 1kΩ 限流电阻接 VCC，阴极接 P1.0
• 按键未按下时 P3.2 为高电平，按下为低电平；P1.0 低电平时 LED 点亮

3 程序内容（汇编语言）

;==================================================
; 项目名称：单按键控制 LED 点亮与熄灭
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键连接：P3.2 （低电平有效，外接上拉电阻）
; LED连接：P1.0 （低电平点亮，高电平熄灭）
; 功能说明：按下按键点亮 LED，释放按键熄灭 LED
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 主循环功能：实时检测 P3.2 按键电平，控制 P1.0 LED 亮灭
MAIN:   SETB    P1.0           ; P1.0 输出高电平，LED 初始熄灭
        SETB    P3.2           ; P3.2 写 1，配置为输入口并释放内部上拉

; 主循环：不断扫描按键状态
LOOP:   JB      P3.2, LED_OFF  ; 若 P3.2=1（按键未按下），则熄灭 LED
        CLR     P1.0           ; P3.2=0（按键按下），P1.0 输出低电平点亮 LED
        SJMP    LOOP           ; 返回继续扫描

; 按键未按下分支：保持 LED 熄灭
LED_OFF: SETB   P1.0           ; P1.0 输出高电平，LED 熄灭
        SJMP    LOOP           ; 返回继续扫描

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
电路连接	30分	按键、LED 连线正确，上拉电阻接入规范
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	按下按键 LED 亮，释放则灭
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

上拉电阻

按键引脚必须接上拉电阻，确保未按下时为稳定高电平

防止短路

焊接时注意按键引脚间不可短路，避免损坏单片机端口

输入口设置

STC89C52RC 引脚作为输入时先写 1，避免内部下拉影响读取

独立按键单次触发流水灯启动

基础实训

实训编号

SJ-003-02

实训类型

边沿触发

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目学习独立按键的单次触发控制：当按键被按下一次后，启动 8 路 LED 流水灯效果，不论按键是否保持按下，流水灯只启动一次，避免长按反复触发。

掌握边沿检测与单次响应的编程思想，理解按键按下与释放的完整过程，为后续更复杂的按键事件处理奠定基础。

2 电路图

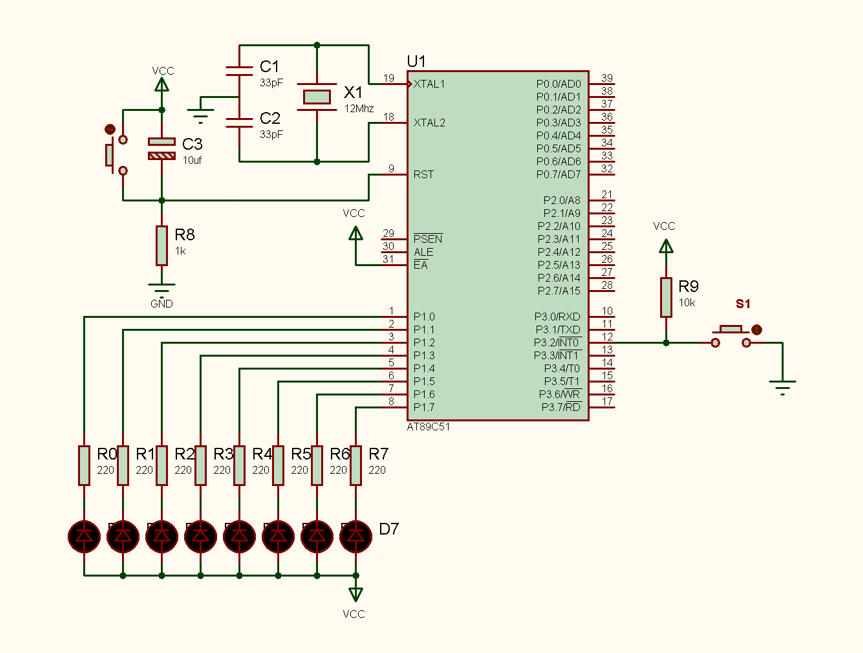

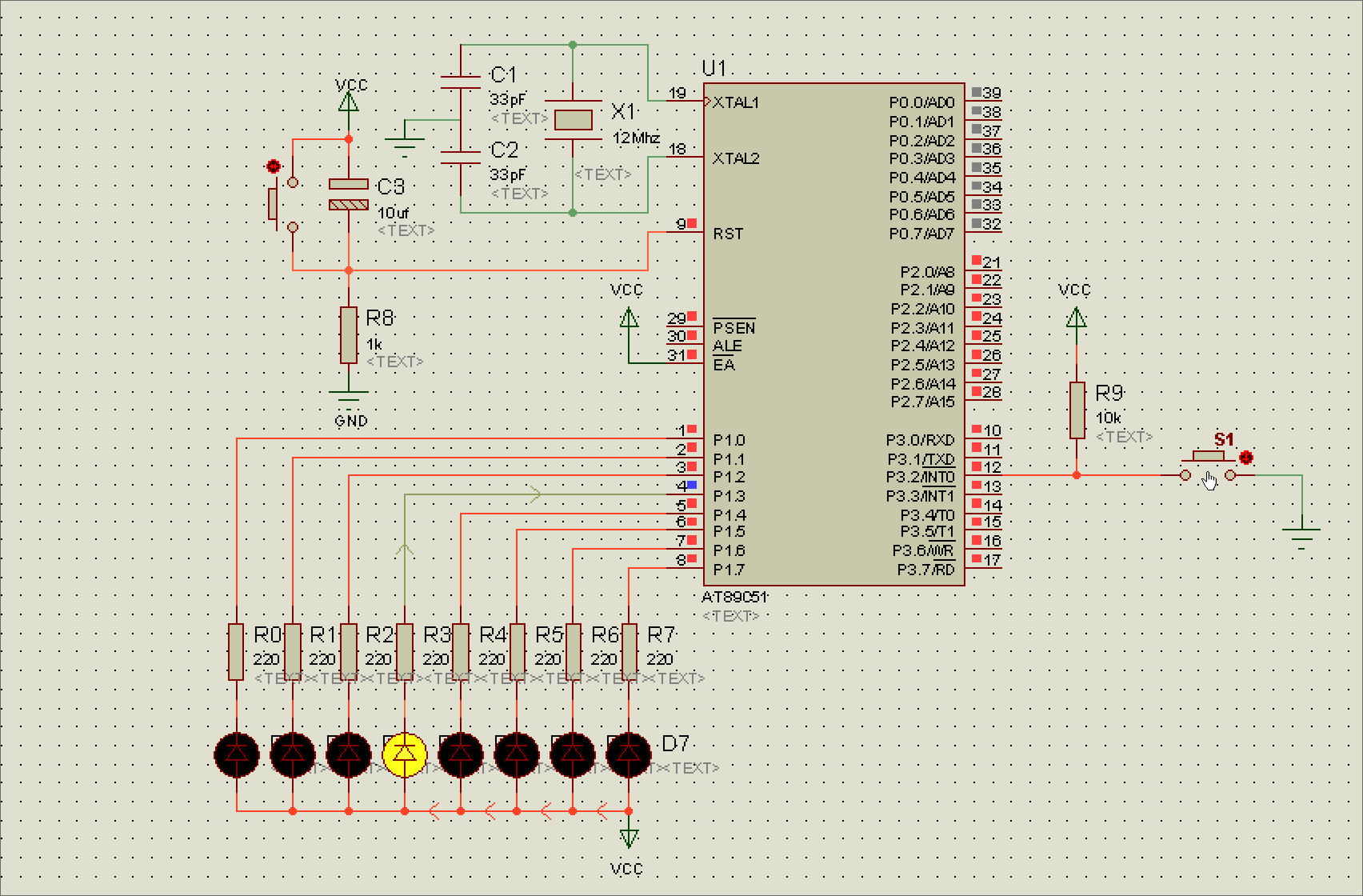

电路说明

• 按键 S1 接 P3.2，外接上拉电阻；按下产生低电平触发信号
• 8 只 LED 接 P1.0~P1.7，负极经 220Ω 电阻接地（低电平点亮）
• 按键触发后 P1 口启动流水灯效果

3 程序内容（汇编语言）

;==================================================
; 项目名称：独立按键单次触发流水灯启动
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键连接：P3.2 （低电平有效，外接上拉电阻）
; 流水灯：P1 口 8 路 LED（低电平点亮）
; 功能说明：按下一次按键，P1 口 8 路 LED 流动一轮
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 主循环功能：等待按键按下并释放，触发一次流水灯
MAIN:   MOV     A, #0FEH       ; 流水灯初始值：A.0=0，只有 P1.0 点亮
        MOV     P1, #0FFH      ; P1 口全部输出高电平，8 路 LED 初始全灭
        SETB    P3.2           ; P3.2 写 1，配置为输入口

; 等待按键按下：P3.2=1 表示按键未按下，继续等待
WAIT_KEY:
        JB      P3.2, WAIT_KEY ; 检测 P3.2，若按键未按下则循环等待
        LCALL   DELAY10        ; 延时约 10ms，进行按键按下消抖
        JB      P3.2, WAIT_KEY ; 再次确认按键是否真的按下，若抖动则返回等待
        LCALL   FLOW           ; 确认按下后执行一次流水灯子程序

; 等待按键释放：防止长按重复触发
RELEASE:
        JNB     P3.2, RELEASE  ; P3.2=0 表示按键仍按住，循环等待释放
        LCALL   DELAY10        ; 延时约 10ms，进行按键释放消抖
        SJMP    WAIT_KEY       ; 返回等待下一次按键按下

; 流水灯子程序：让 P1 口 8 路 LED 自左向右流动一轮
; 入口参数：A = 初始 LED 位图（某位为 0 表示对应 LED 点亮）
; 返回：无
FLOW:   MOV     R2, #8         ; R2=8，设定流动 8 次（8 个 LED 位置）
FLO_LP: MOV     P1, A          ; 将当前位图输出到 P1 口显示
        LCALL   DELAY200       ; 延时约 200ms，保持当前显示
        RL      A              ; 位图循环左移，点亮位移动到下一个 LED
        DJNZ    R2, FLO_LP     ; R2 减 1，不为 0 则继续流动
        MOV     P1, #0FFH      ; 一轮流动结束后熄灭所有 LED
        RET                    ; 子程序返回

; 约 200ms 延时子程序：控制流水灯移动速度
; 参数：无；返回：无
DELAY200: MOV   R7, #100
D200_1: MOV     R6, #250
D200_2: NOP
        DJNZ    R6, D200_2
        DJNZ    R7, D200_1
        RET                    ; 子程序返回

; 约 10ms 延时子程序：用于按键按下与释放消抖
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
单次触发	30分	长按不重复触发，仅响应一次
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	流水灯按预期启动并流动
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

释放检测

必须等待按键释放后才允许下一次触发，避免连续触发

延时消抖

按键按下与释放均需加入 10ms 消抖延时

双按键分别控制灯光启停

进阶实训

实训编号

SJ-003-03

实训类型

多键控制

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目使用两个独立按键分别控制 LED 的启动与停止：按下启动键后 LED 开始闪烁，按下停止键后 LED 熄灭并保持，直到再次按下启动键。

掌握多按键状态扫描与状态机控制思想，理解标志位在程序中的作用，能够实现简单的启停控制逻辑。

2 电路图

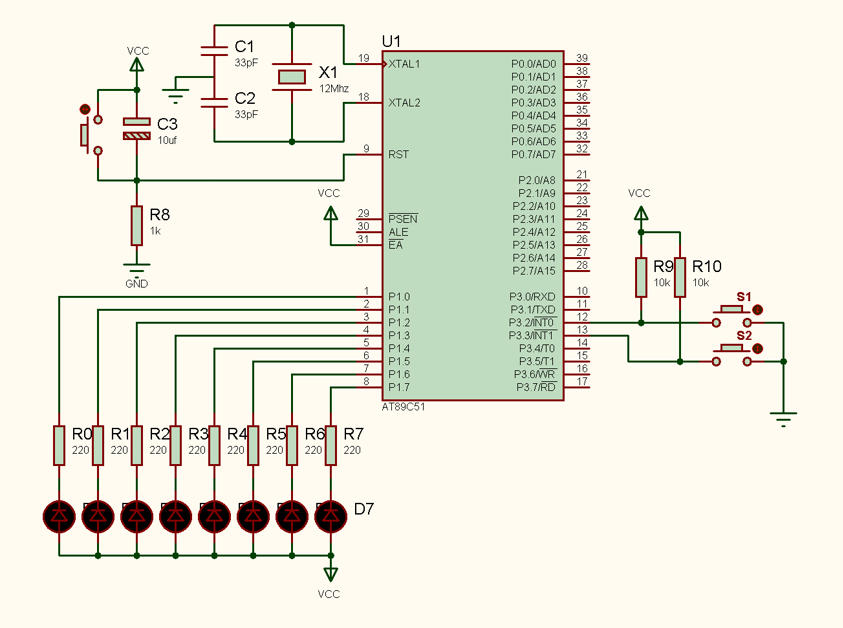

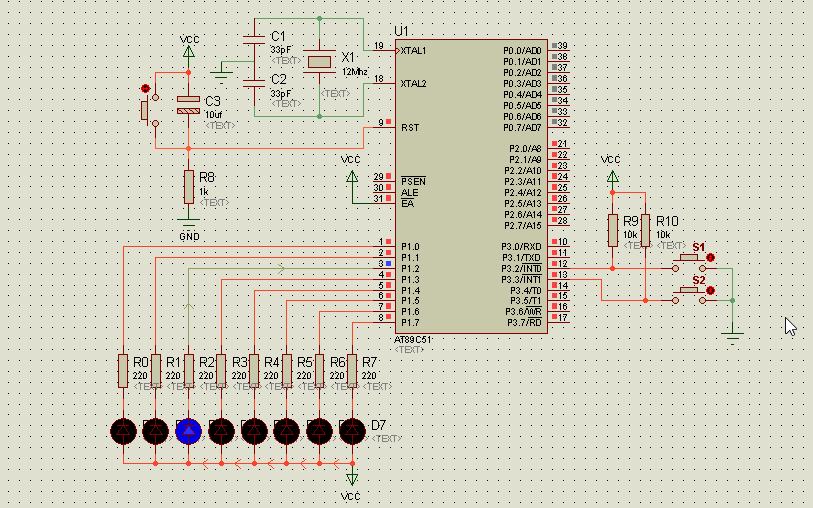

电路说明

• 启动键 S1 接 P3.2，停止键 S2 接 P3.3，均外接上拉电阻
• 8 只 LED 接 P1.0~P1.7，低电平点亮
• 按下启动键开始流水灯，按下停止键关闭所有 LED

3 程序内容（汇编语言）

;==================================================
; 项目名称：双按键分别控制灯光启停
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 启动键：P3.2 （低电平有效）
; 停止键：P3.3 （低电平有效）
; LED：P1.0 （低电平点亮）
; 状态标志：位地址 00H（20H.0），1=运行/闪烁，0=停止/熄灭
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 主循环功能：扫描启动键和停止键，根据状态标志控制 LED 闪烁或熄灭
MAIN:   SETB    P1.0           ; P1.0 输出高电平，LED 初始熄灭
        SETB    P3.2           ; P3.2 写 1，配置为输入口
        SETB    P3.3           ; P3.3 写 1，配置为输入口
        MOV     20H, #0        ; 清零 20H 单元，运行标志位 00H=0，初始为停止状态

; 按键扫描主循环：先检测启动键，再检测停止键
SCAN:   JB      P3.2, CHECK_STOP  ; P3.2=1 表示启动键未按下，转去检测停止键
        LCALL   DELAY10        ; 延时约 10ms，启动键按下消抖
        JB      P3.2, CHECK_STOP  ; 再次确认，若抖动则转去检测停止键
        SETB    00H            ; 确认按下启动键，置运行标志位 00H=1
        SETB    P3.2           ; 重新将 P3.2 写 1，恢复输入状态

; 检测停止键
CHECK_STOP:
        JB      P3.3, RUN_STATE   ; P3.3=1 表示停止键未按下，转去执行运行状态
        LCALL   DELAY10        ; 延时约 10ms，停止键按下消抖
        JB      P3.3, RUN_STATE   ; 再次确认，若抖动则转去执行运行状态
        CLR     00H            ; 确认按下停止键，清运行标志位 00H=0
        SETB    P3.3           ; 重新将 P3.3 写 1，恢复输入状态

; 根据运行标志位决定 LED 状态
RUN_STATE:
        JNB     00H, LED_OFF   ; 若运行标志 00H=0，跳转到 LED_OFF 熄灭
        CPL     P1.0           ; 运行状态：翻转 P1.0，产生 LED 闪烁效果
        LCALL   DELAY200       ; 延时约 200ms，控制闪烁频率
        SJMP    SCAN           ; 返回继续扫描按键

; 停止状态：保持 LED 熄灭
LED_OFF: SETB   P1.0           ; P1.0 输出高电平，LED 熄灭
        LCALL   DELAY10        ; 延时约 10ms，降低扫描频率
        SJMP    SCAN           ; 返回继续扫描按键

; 约 200ms 延时子程序：控制 LED 闪烁周期
; 参数：无；返回：无
DELAY200: MOV   R7, #100
D200_1: MOV     R6, #250
D200_2: NOP
        DJNZ    R6, D200_2
        DJNZ    R7, D200_1
        RET                    ; 子程序返回

; 约 10ms 延时子程序：用于按键消抖
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
启停逻辑	30分	启动键与停止键功能区分正确
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	LED 启停控制稳定可靠
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

标志位保护

使用位寻址区标志位记录运行状态，避免与端口状态混淆

多键扫描

注意扫描顺序与消抖，避免两键同时按下造成逻辑冲突

8按键独立控制8路 LED 单独开关

进阶实训

实训编号

SJ-003-04

实训类型

并行输入

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目使用 8 个独立按键分别控制 8 路 LED 的单独开关。每个按键对应一路 LED，按下按键即可翻转对应 LED 的亮灭状态，各路灯之间互不影响。

掌握字节级端口读取与位运算操作，理解 8 位并行输入与输出的对应关系，能够编写多路独立控制程序。

2 电路图

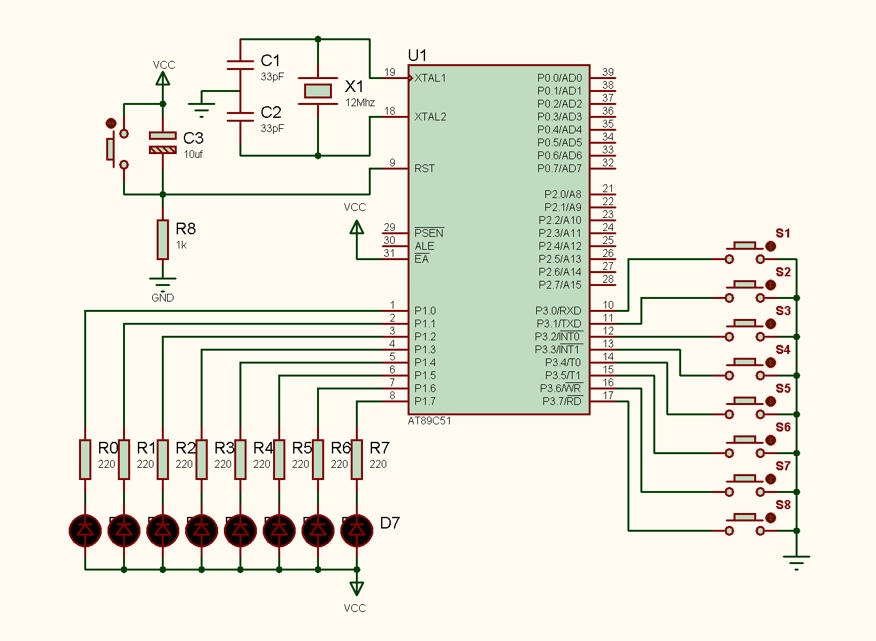

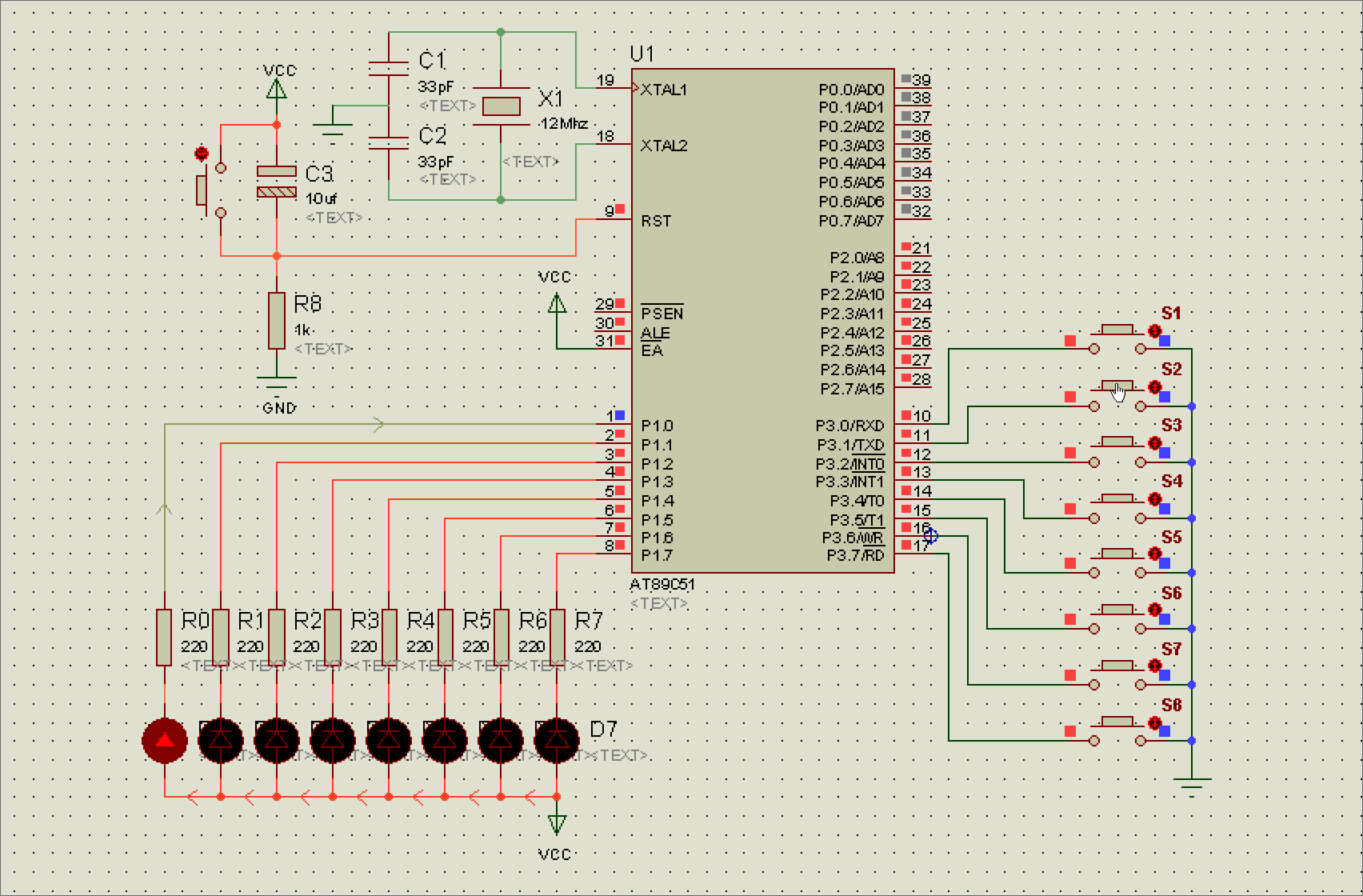

电路说明

• 8 个按键分别接 P3.0~P3.7，外接上拉电阻
• 8 只 LED 分别接 P1.0~P1.7，低电平点亮
• 每个按键单独翻转对应位 LED 状态，互不影响

3 程序内容（汇编语言）

;==================================================
; 项目名称：8按键独立控制8路 LED 单独开关
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键：P3 口 8 路（低电平有效，外接上拉电阻）
; LED：P1 口 8 路（低电平点亮，高电平熄灭）
; 映射关系：P3.x 按键控制 P1.x LED（x=0~7）
; 功能说明：每按一次按键，对应位 LED 状态翻转
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 主循环功能：扫描 P3 口 8 个按键，用 XRL 翻转 P1 口对应 LED
MAIN:   MOV     P1, #0FFH      ; P1 口全部输出高电平，8 路 LED 初始全灭
        MOV     P3, #0FFH      ; P3 口全部写 1，配置为输入口

; 主循环：读取按键并处理
LOOP:   MOV     A, P3          ; 读取 P3 口 8 路按键状态
        CPL     A              ; 取反：按下位为 0 变为 1，便于判断
        ANL     A, #0FFH       ; 保留低 8 位
        JZ      LOOP           ; 若 A=0 表示无按键按下，继续扫描

        LCALL   DELAY10        ; 延时约 10ms，进行按键按下消抖
        MOV     A, P3          ; 再次读取按键状态
        CPL     A              ; 取反：按下位为 1
        ANL     A, #0FFH
        JZ      LOOP           ; 再次确认无按键则返回继续扫描

        XRL     P1, A          ; 用异或运算翻转 P1 中对应按键的 LED 位

; 等待按键全部释放，避免一次长按多次翻转
RELEASE: MOV    A, P3          ; 读取当前按键状态
        CPL     A              ; 取反
        ANL     A, #0FFH
        JNZ     RELEASE        ; 若有按键仍未释放，继续等待
        LCALL   DELAY10        ; 延时约 10ms，释放消抖
        SJMP    LOOP           ; 返回继续扫描

; 约 10ms 延时子程序：用于按键按下与释放消抖
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
位映射	30分	8 个按键与 8 路 LED 对应正确
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	各路 LED 独立开关正常
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

端口写 1

读取 P3 口前必须先向 P3 写入 0FFH，使引脚处于输入状态

XRL 指令

使用异或指令翻转对应位，不影响其他 LED 状态

按键消抖专项实训

进阶实训

实训编号

SJ-003-05

实训类型

消抖技术

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目专门训练按键消抖技术。机械按键在按下与释放时会产生约 5~15ms 的触点抖动，若不进行消抖处理，单片机可能将一次按键识别为多次操作。

掌握软件延时消抖与释放检测方法，理解抖动产生的物理原因，能够编写稳定可靠的按键检测程序。

2 电路图

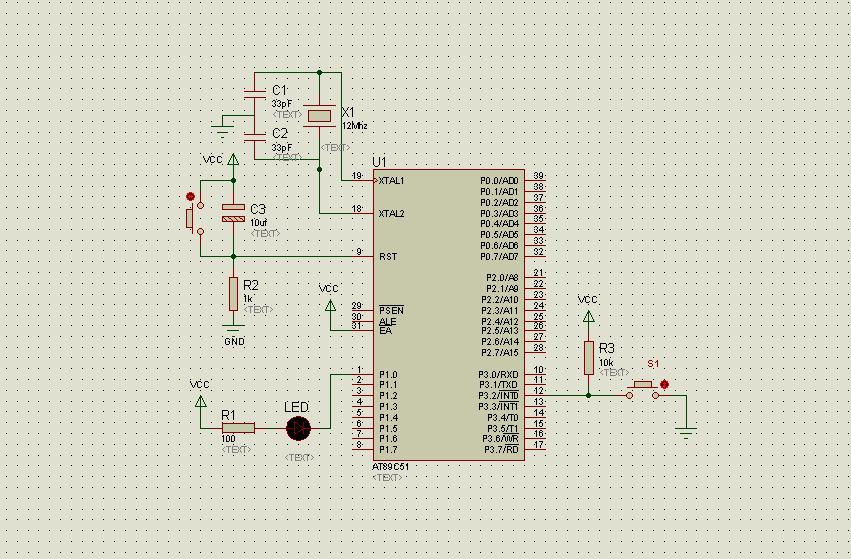

电路说明

• 按键接 P3.2，另一端接地，外接 10kΩ 上拉电阻
• LED 接 P1.0，低电平点亮，用于观察按键状态
• 通过软件延时约 10ms 消除按键机械抖动

3 程序内容（汇编语言）

;==================================================
; 项目名称：按键消抖专项实训
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键：P3.2 （低电平有效，外接上拉电阻）
; LED：P1.0 （低电平点亮，高电平熄灭）
; 功能说明：每完整按放一次按键，P1.0 LED 状态翻转一次
;           演示按下消抖与释放消抖的完整流程
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 主程序入口
; 主循环功能：检测按键的完整按下-释放过程，然后翻转 LED
MAIN:   SETB    P1.0           ; P1.0 输出高电平，LED 初始熄灭
        SETB    P3.2           ; P3.2 写 1，配置为输入口

; 等待按键按下：P3.2=1 表示按键未按下
LOOP:   JB      P3.2, LOOP     ; 无按键时循环等待

        LCALL   DELAY10        ; 延时约 10ms，消除按下瞬间触点抖动
        JB      P3.2, LOOP     ; 再次检测，若 P3.2=1 则判定为抖动，返回等待

; 等待按键释放：P3.2=0 表示按键仍按住
WAIT_REL: JNB   P3.2, WAIT_REL ; 按键未释放时循环等待
        LCALL   DELAY10        ; 延时约 10ms，消除释放瞬间触点抖动
        JNB     P3.2, WAIT_REL ; 再次检测，若 P3.2=0 则判定为抖动，继续等待

        CPL     P1.0           ; 确认完整按放一次后，翻转 P1.0 LED 状态
        SJMP    LOOP           ; 返回等待下一次按键操作

; 约 10ms 延时子程序：用于按键按下与释放消抖
; 原理：机械按键触点抖动通常持续 5~15ms，延时 10ms 后再次采样可避开抖动
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
消抖处理	35分	按下与释放均做消抖，响应稳定
程序编写	35分	代码正确、规范，注释清晰
功能实现	20分	单次按键仅翻转一次 LED
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

消抖时间

一般取 10~20ms，过短无法消除抖动，过长影响响应速度

释放消抖

释放时同样存在抖动，必须等待稳定释放后再执行动作

4位按键切换4种灯光流动模式

进阶实训

实训编号

SJ-003-06

实训类型

模式切换

实训学时

40分钟

适用年级

高二，高三

指导教师

王老师

1 项目简介

本项目使用 4 个独立按键分别切换 4 种不同的 8 路 LED 灯光流动模式，包括左移、右移、逐位点亮和双灯往返等效果。

掌握查表法与模式选择程序设计，理解状态保持与按键实时响应的关系，能够编写多功能模式切换程序。

2 电路图

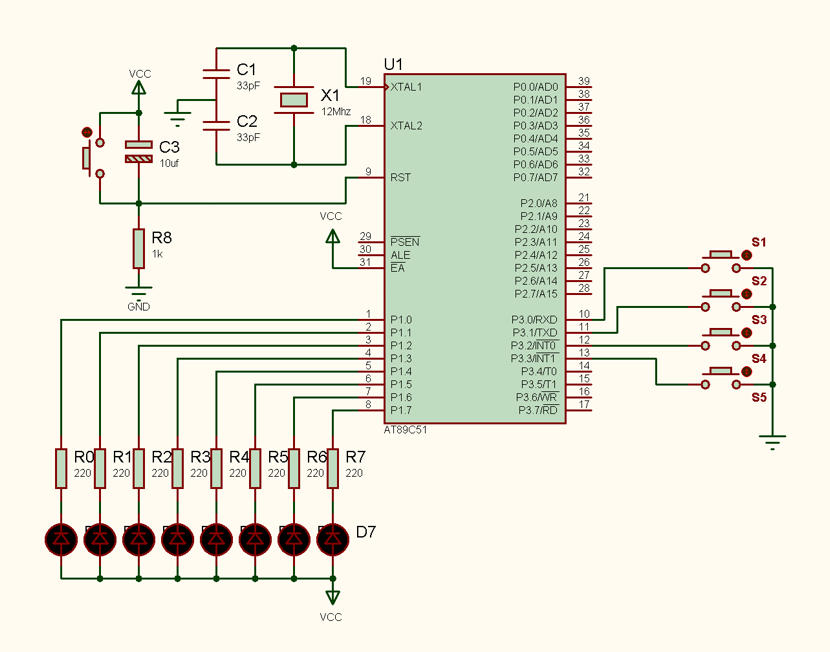

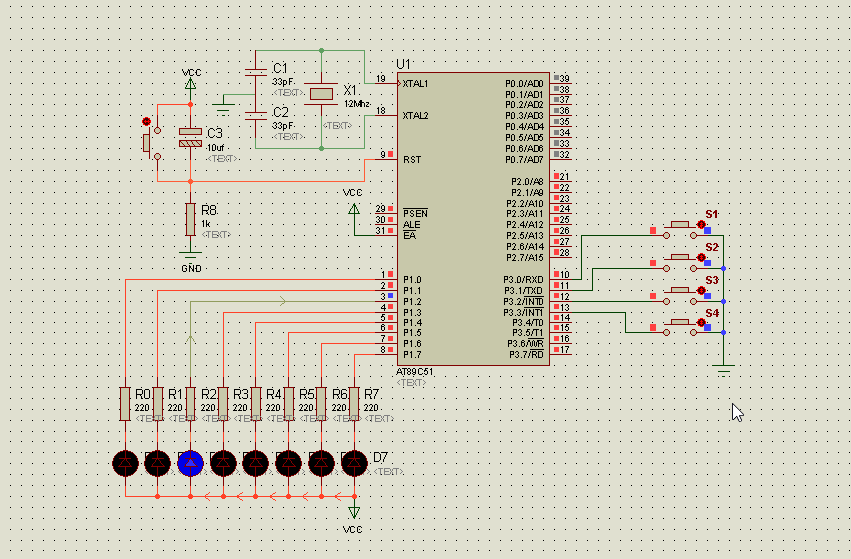

电路说明

• 4 个模式按键分别接 P3.0~P3.3，外接上拉电阻
• 8 只 LED 接 P1.0~P1.7，低电平点亮
• 按下不同按键切换流水灯流动模式

3 程序内容（汇编语言）

;==================================================
; 项目名称：4位按键切换4种灯光流动模式
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键：P3.0~P3.3 （低电平有效，外接上拉电阻）
; LED：P1 口 8 路（低电平点亮）
; 状态标志：R0=当前模式号 0~3，R1=当前显示帧 0~7
; 功能说明：P3.0~P3.3 分别切换左移、右移、逐位点亮、双灯往返模式
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 4 种模式查表数据（每种模式 8 字节，共 32 字节）
; 查表说明：P1 口低电平点亮，数据字节中为 0 的位对应 LED 亮
        ORG     0100H
TABLE:  DB      0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH  ; 模式0：自左向右逐位点亮
        DB      07FH,0BFH,0DFH,0EFH,0F7H,0FBH,0FDH,0FEH  ; 模式1：自右向左逐位点亮
        DB      0FEH,0FCH,0F8H,0F0H,0E0H,0C0H,080H,000H  ; 模式2：从左到右逐位累加点亮
        DB      081H,042H,024H,018H,018H,024H,042H,081H  ; 模式3：双灯从两端向中间往返

; 主程序入口
; 主循环功能：扫描 4 个模式按键并实时播放当前模式动画
MAIN:   MOV     P1, #0FFH      ; P1 口全部输出高电平，LED 初始全灭
        MOV     R0, #0         ; R0 保存当前模式号，初始为模式 0
        MOV     R1, #0         ; R1 保存当前帧序号 0~7，初始为第一帧

; 按键扫描：检测 P3 口低 4 位是否有按键按下
SCAN:   MOV     A, P3          ; 读取 P3 口按键状态
        ANL     A, #0FH        ; 只保留 P3.0~P3.3 四位按键
        CJNE    A, #0FH, KEY_CHK  ; 若不等于 0FH，说明有按键按下，转去消抖确认
        SJMP    PLAY           ; 无按键则直接播放当前模式

; 按键消抖确认
KEY_CHK: LCALL  DELAY10        ; 延时约 10ms，消除按键抖动
        MOV     A, P3          ; 再次读取按键状态
        ANL     A, #0FH        ; 只保留低 4 位
        CJNE    A, #0FH, SET_MODE ; 再次确认有按键按下，则切换模式
        SJMP    PLAY           ; 否则直接播放当前模式

; 模式设置：根据按下的按键号确定新模式
SET_MODE:
        CPL     A              ; 取反：按下位由 0 变为 1
        MOV     R2, #0         ; R2 用于计算模式号
S_MODE: RRC     A              ; 带进位右移，逐位检查哪个键被按下
        JC      GOT_MODE       ; 若 C=1 表示找到被按下的键
        INC     R2             ; 未找到则模式号加 1
        SJMP    S_MODE         ; 继续右移检查
GOT_MODE:
        MOV     A, R2
        ANL     A, #03H        ; 限制模式号在 0~3 范围
        MOV     R0, A          ; 保存当前模式号到 R0
        MOV     R1, #0         ; 切换模式后帧计数器清零，从第一帧开始显示
        LCALL   WAIT_REL       ; 等待按键释放，避免连续切换

; 播放当前模式：根据 R0、R1 查表输出 LED 位图
PLAY:   MOV     A, R0          ; A = 当前模式号
        MOV     B, #8
        MUL     AB             ; B:A = 模式号 × 8，得到模式在表中的起始偏移
        ADD     A, R1          ; A = 模式起始偏移 + 当前帧序号
        MOV     DPTR, #TABLE   ; 数据表首地址送 DPTR
        MOVC    A, @A+DPTR     ; 查表获取当前帧的 LED 位图
        MOV     P1, A          ; 输出到 P1 口显示
        LCALL   DELAY200       ; 延时约 200ms，控制动画速度
        INC     R1             ; 帧序号加 1
        MOV     A, R1
        ANL     A, #07H        ; 限制帧序号在 0~7 范围，实现循环播放
        MOV     R1, A
        SJMP    SCAN           ; 返回按键扫描与播放循环

; 等待按键释放子程序：防止一次长按触发多次模式切换
; 参数：无；返回：无
WAIT_REL: MOV   A, P3
        ANL     A, #0FH        ; 只检测低 4 位按键
        CJNE    A, #0FH, WAIT_REL ; 若有键未释放则继续等待
        LCALL   DELAY10        ; 延时约 10ms，释放消抖
        RET                    ; 子程序返回

; 约 200ms 延时子程序：控制动画帧切换速度
; 参数：无；返回：无
DELAY200: MOV   R7, #100
D200_1: MOV     R6, #250
D200_2: NOP
        DJNZ    R6, D200_2
        DJNZ    R7, D200_1
        RET                    ; 子程序返回

; 约 10ms 延时子程序：用于按键消抖
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
模式查表	30分	4 种模式数据表设计正确，切换无误
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	4 个按键分别切换对应模式
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

查表偏移

使用 MOVC A,@A+PC 时注意 PC 偏移与数据表位置

模式保持

切换模式时应将帧计数器清零，避免从错误位置开始显示

按键计数，两位共阳数码管同步显示按压次数

综合实训

实训编号

SJ-003-07

实训类型

计数与显示

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

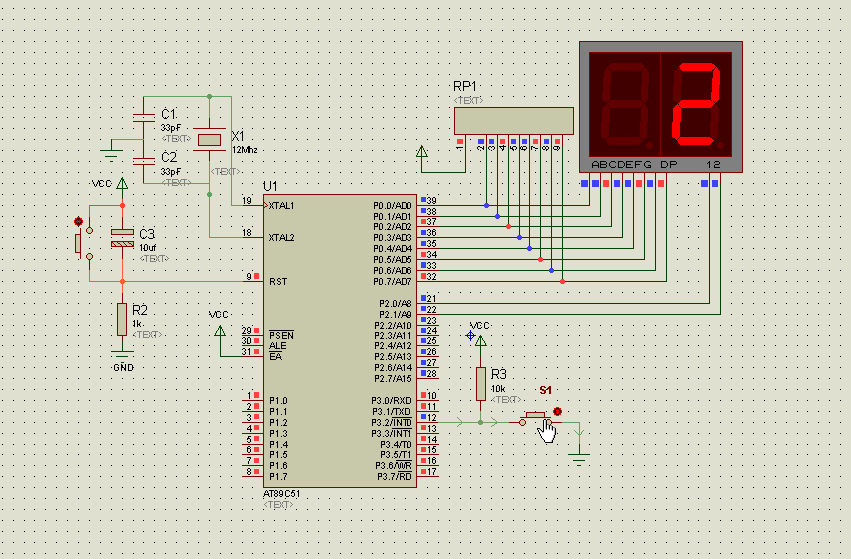

1 项目简介

本项目通过按键计数，将按键按压次数实时显示在两位共阳数码管上。计数范围 0~99，超过 99 后归零重新计数。

掌握共阳数码管的段码表、动态扫描显示方法，以及 BCD 拆分与计数器编程，是按键与显示综合应用的典型训练。

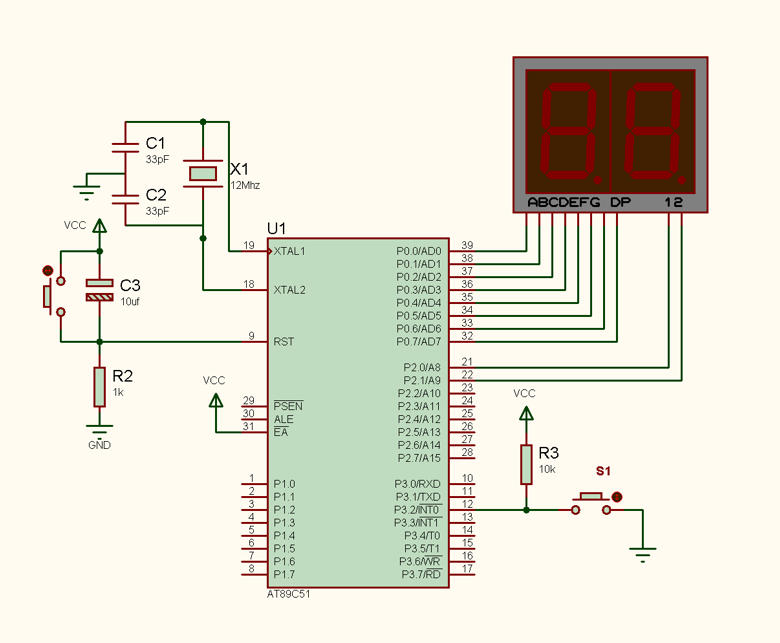

2 电路图

电路说明

• 计数按键接 P3.2，外接上拉电阻
• 共阳数码管段码接 P0 口（a~g、dp），公共端通过 P2.0/P2.1 低电平选通十位/个位
• P0 口为低电平时点亮对应段，位选为低电平时选中该位数码管

3 程序内容（汇编语言）

;==================================================
; 项目名称：按键计数，两位共阳数码管同步显示
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键：P3.2 （低电平有效，外接上拉电阻）
; 段码：P0 口输出 a~g、dp 段码（共阳，低电平点亮段）
; 位选：P2.0=十位数码管（低电平选中），P2.1=个位数码管（低电平选中）
; 状态标志：R7=当前计数值 0~99
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 共阳数码管段码表 0~9
; 说明：共阳数码管公共端接高电平，段码中为 0 的位点亮对应段
        ORG     0100H
SEGTAB: DB      0C0H,0F9H,0A4H,0B0H,099H
        DB      092H,082H,0F8H,080H,090H

; 主程序入口
; 主循环功能：检测按键并计数，同时将计数值动态扫描显示在两位数码管上
MAIN:   MOV     R7, #0         ; R7 保存当前计数值，初始为 0
        MOV     P0, #0FFH      ; P0 口全部输出高电平，数码管初始全灭
        MOV     P2, #0FFH      ; P2 口位选全部输出高电平，两位数码管均关闭
        SETB    P3.2           ; P3.2 写 1，配置为输入口

; 主循环：先检测按键，再执行一次动态扫描显示
LOOP:   JB      P3.2, DISP     ; 若 P3.2=1 无按键按下，直接跳转到显示
        LCALL   DELAY10        ; 延时约 10ms，按键按下消抖
        JB      P3.2, DISP     ; 再次确认，若抖动则直接跳转到显示
        INC     R7             ; 确认按键按下，计数值加 1
        MOV     A, R7
        CJNE    A, #100, NO_CLR ; 判断计数值是否达到 100
        MOV     R7, #0         ; 计数值到 100 后清零，实现 0~99 循环
NO_CLR: LCALL   WAIT_REL       ; 等待按键释放，避免一次按放多次计数

; 显示处理：将 R7 中的计数值拆分为十位和个位，分别显示
DISP:   MOV     A, R7
        MOV     B, #10
        DIV     AB             ; A = 十位商，B = 个位余数
        MOV     R5, A          ; R5 暂存十位数字
        MOV     R6, B          ; R6 暂存个位数字

        ; 显示十位：先输出十位段码，再选通十位数码管
        MOV     DPTR, #SEGTAB  ; DPTR 指向共阳段码表
        MOV     A, R5
        MOVC    A, @A+DPTR     ; 查表得到十位段码
        MOV     P0, A          ; 输出十位段码到 P0 口
        CLR     P2.0           ; P2.0=0，选通十位数码管
        SETB    P2.1           ; P2.1=1，关闭个位数码管
        LCALL   DELAY2         ; 延时约 2ms，保持十位显示

        ; 显示个位：先输出个位段码，再选通个位数码管
        MOV     A, R6
        MOVC    A, @A+DPTR     ; 查表得到个位段码
        MOV     P0, A          ; 输出个位段码到 P0 口
        SETB    P2.0           ; P2.0=1，关闭十位数码管
        CLR     P2.1           ; P2.1=0，选通个位数码管
        LCALL   DELAY2         ; 延时约 2ms，保持个位显示

        SJMP    LOOP           ; 返回主循环继续检测按键与刷新显示

; 等待按键释放子程序：确保一次完整按放只计数一次
; 参数：无；返回：无
WAIT_REL: JNB   P3.2, WAIT_REL ; 按键未释放时循环等待
        LCALL   DELAY10        ; 延时约 10ms，释放消抖
        RET                    ; 子程序返回

; 约 2ms 动态扫描延时子程序：每位数码管点亮约 2ms
; 说明：两位轮流点亮，整体刷新周期约 4ms，频率约 250Hz，无肉眼闪烁
; 参数：无；返回：无
DELAY2: MOV     R7, #4
D2_1:   MOV     R6, #250
D2_2:   NOP
        DJNZ    R6, D2_2
        DJNZ    R7, D2_1
        RET                    ; 子程序返回

; 约 10ms 延时子程序：用于按键按下与释放消抖
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
数码管显示	30分	两位数码管显示清晰、无闪烁
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	按键计数与显示同步，0~99 循环
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

动态扫描

扫描频率应高于 50Hz，避免肉眼观察到闪烁

段码共阳

共阳数码管段码为低电平点亮，与共阴段码互为反码

8路按键抢答1位共阳数码管显示

综合实训

实训编号

SJ-003-08

实训类型

抢答器

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

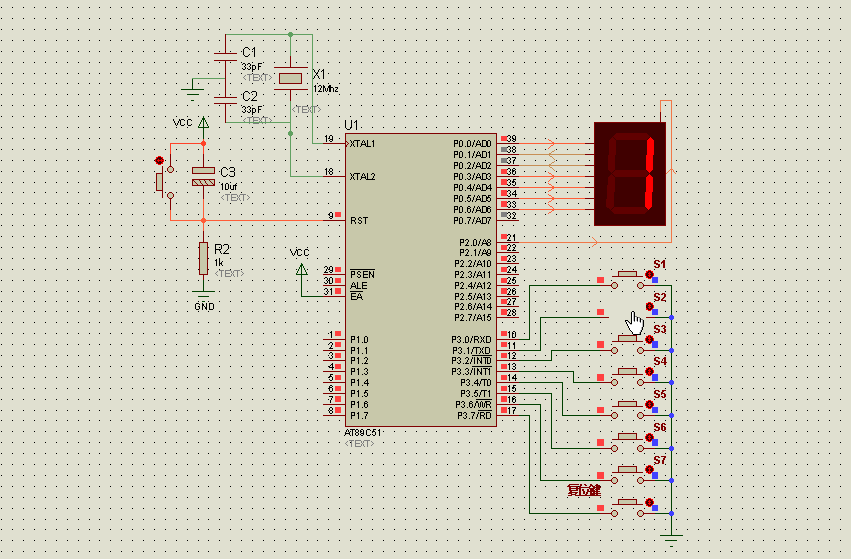

1 项目简介

本项目实现一个 8 路抢答器：8 个按键对应 1~8 号选手，主持人按下复位键后进入抢答状态，最先按下按键的选手编号显示在 1 位共阳数码管上，并锁定其他按键。

掌握抢答器逻辑设计、按键优先级判断与数码管译码显示，理解锁定与复位机制在实际竞赛系统中的应用。

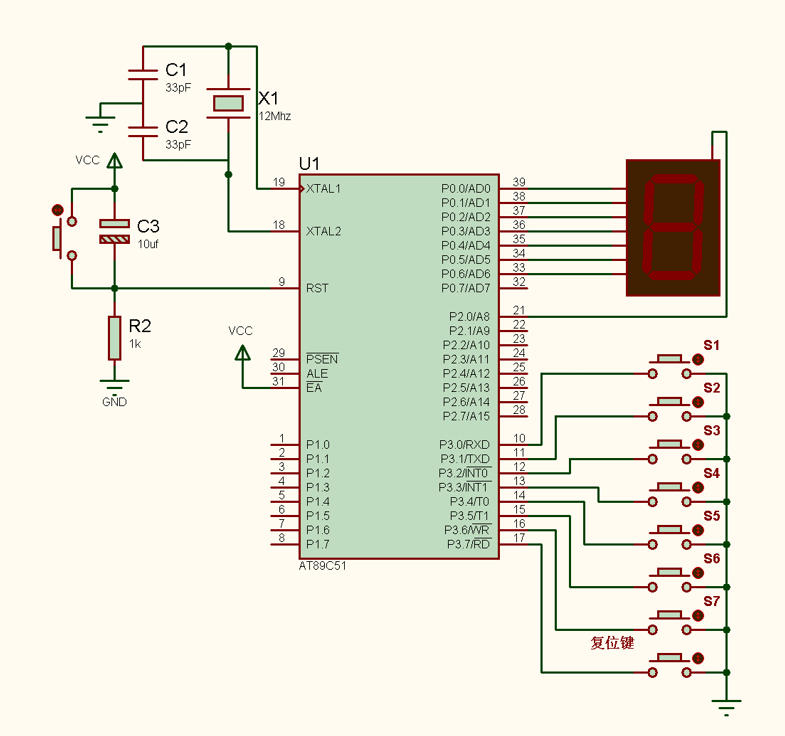

2 电路图

电路说明

• 选手键 1~7 接 P3.0~P3.6，复位键接 P3.7，均外接上拉电阻
• 1 位共阳数码管段码接 P0 口，位选由 P2.0 低电平控制
• 最先按下的选手编号经译码后显示在数码管上并锁定

3 程序内容（汇编语言）

;==================================================
; 项目名称：8路按键抢答1位共阳数码管显示
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 选手键：P3 口 8 路（P3.0~P3.6 对应 1~7 号，P3.7 作为复位键）
; 复位键：P3.7 （低电平有效）
; 段码：P0 口输出 a~g、dp 段码（共阳，低电平点亮段）
; 位选：P2.0=数码管位选（低电平选中）
; 状态标志：20H.0（位地址 00H）=锁定标志，1=已抢答锁定，0=允许抢答
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 跳转到主程序入口

; 共阳数码管段码表 0~8
; 说明：共阳数码管公共端接高电平，段码中为 0 的位点亮对应段
        ORG     0100H
SEGTAB: DB      0C0H,0F9H,0A4H,0B0H,099H
        DB      092H,082H,0F8H,080H

; 主程序入口
; 主循环功能：检测复位键、扫描抢答键、显示最先按下的选手编号并锁定
MAIN:   MOV     P0, #0C0H      ; 数码管显示 0（复位初始状态）
        CLR     P2.0           ; P2.0=0，选通数码管
        MOV     P3, #0FFH      ; P3 口全部写 1，配置为输入口
        MOV     20H, #0        ; 清零锁定标志位 00H=0，初始允许抢答

; 主循环：先检查复位键，再检查是否有选手抢答
LOOP:   JB      P3.7, CHECK_KEY ; 若 P3.7=1 复位键未按下，转去检查抢答键
        LCALL   DELAY10        ; 延时约 10ms，复位键按下消抖
        JB      P3.7, CHECK_KEY ; 再次确认复位键是否按下
        CLR     00H            ; 确认复位，清除锁定标志，允许下一轮抢答
        MOV     P0, #0C0H      ; 数码管重新显示 0
        LCALL   WAIT_REL7      ; 等待复位键释放

; 抢答键检测：若已锁定则不再扫描
CHECK_KEY:
        JB      00H, LOOP      ; 若锁定标志 00H=1，直接返回 LOOP 保持显示
        MOV     A, P3          ; 读取 P3 口按键状态
        ANL     A, #7FH        ; 屏蔽 P3.7 复位键，只保留 P3.0~P3.6 选手键
        CJNE    A, #7FH, GOT_KEY ; 若不等于 7FH，说明有选手键按下
        SJMP    LOOP           ; 无选手抢答则继续循环

; 抢答确认：再次读取并消抖
GOT_KEY: LCALL  DELAY10        ; 延时约 10ms，选手键按下消抖
        MOV     A, P3
        ANL     A, #7FH        ; 再次读取并屏蔽复位键
        CJNE    A, #7FH, SHOW_NUM ; 再次确认有选手键按下，则显示编号
        SJMP    LOOP           ; 否则返回继续扫描

; 显示抢答选手编号：将按下的键位转换为 1~7 号并查表显示
SHOW_NUM:
        CPL     A              ; 取反：按下位由 0 变为 1
        MOV     R2, #1         ; R2 初始为 1，对应 1 号选手
FIND_N: RRC     A              ; 带进位右移，逐位查找被按下的键
        JC      DISP_N         ; 若 C=1 表示找到被按下的键
        INC     R2             ; 未找到则选手号加 1
        SJMP    FIND_N         ; 继续右移查找

; 输出显示：根据选手号查段码表并送数码管显示
DISP_N: MOV     A, R2          ; A = 选手编号 1~7
        MOV     DPTR, #SEGTAB  ; DPTR 指向共阳段码表
        MOVC    A, @A+DPTR     ; 查表得到对应数字段码
        MOV     P0, A          ; 输出段码到 P0 口
        SETB    00H            ; 置锁定标志 00H=1，禁止其他选手抢答
        SJMP    LOOP           ; 返回主循环保持显示

; 等待复位键释放子程序：避免复位键长按导致多次清零
; 参数：无；返回：无
WAIT_REL7: JNB  P3.7, WAIT_REL7 ; 复位键未释放时循环等待
        LCALL   DELAY10        ; 延时约 10ms，释放消抖
        RET                    ; 子程序返回

; 约 10ms 延时子程序：用于按键消抖
; 参数：无；返回：无
DELAY10: MOV    R7, #20
D10_1:  MOV     R6, #250
D10_2:  NOP
        DJNZ    R6, D10_2
        DJNZ    R7, D10_1
        RET                    ; 子程序返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
抢答锁定	30分	最先按键者显示并锁定，其他键无效
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	复位后允许下一轮抢答，显示正确
实训报告	10分	报告内容完整、整洁

5 注意事项与安全规范

优先级判断

本程序按 P3.0~P3.6 顺序判断，教学场景中可接受

复位消抖

复位键同样需消抖处理，避免误清零

8路按键控制发基础音

综合实训

实训编号

SJ-003-09

实训类型

蜂鸣器驱动

实训学时

60分钟

适用年级

高二，高三

指导教师

王老师

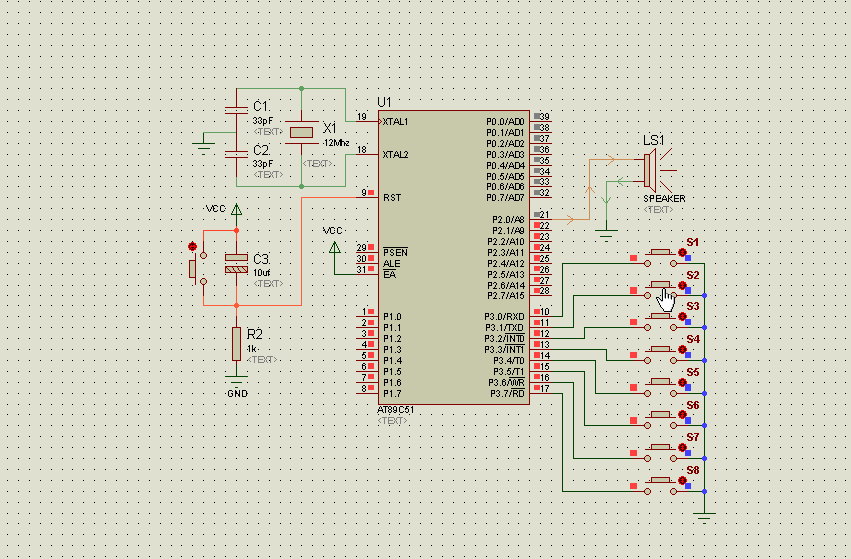

1 项目简介

本项目使用 8 个按键控制蜂鸣器发出 8 个不同频率的基础音，模拟简易电子琴。每个按键对应一个音阶频率，按下时发声，释放时停止。

掌握蜂鸣器驱动原理与定时器产生方波的方法，理解音阶频率与定时器初值的关系，能够编写简单的发声控制程序。

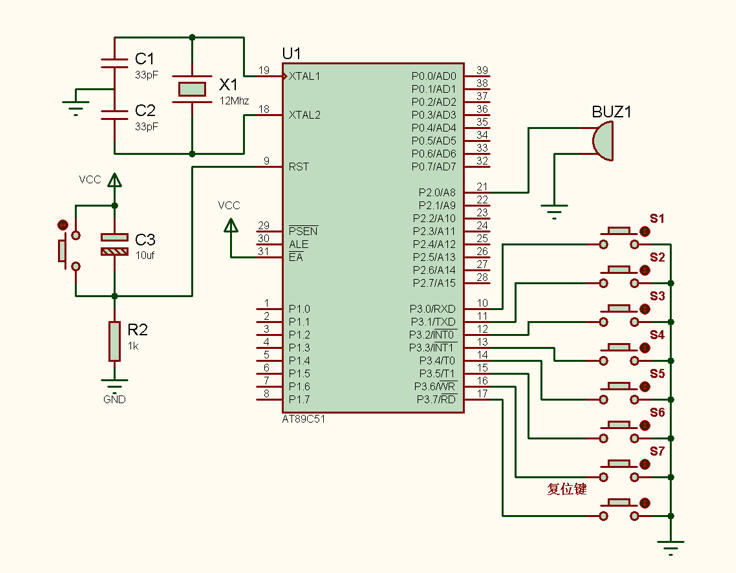

2 电路图

电路说明

• 8 个音阶按键接 P3.0~P3.7，外接上拉电阻
• 无源蜂鸣器接 P2.0，由定时器 0 产生的方波驱动发声
• 按下不同按键发出 do、re、mi、fa、sol、la、si、do+ 八个基础音

3 程序内容（汇编语言）

;==================================================
; 项目名称：8路按键控制发基础音
; 芯片型号：STC89C52RC
; 时钟频率：12MHz
; 按键：P3 口 8 路（低电平有效，外接上拉电阻）
; 蜂鸣器：P2.0 （接无源蜂鸣器，由方波驱动）
; 功能说明：P3.0~P3.7 分别对应 do、re、mi、fa、sol、la、si、do+ 八个基础音
;           使用定时器 0 工作在方式 1，产生不同频率方波驱动蜂鸣器
;==================================================
        ORG     0000H          ; 程序从复位向量 0000H 开始
        LJMP    MAIN           ; 上电复位后跳转到主程序入口
        ORG     000BH          ; 定时器 0 中断入口地址
        LJMP    T0_ISR         ; 跳转到定时器 0 中断服务程序

; 音阶频率半周期初值表（高字节、低字节）
; 说明：定时器 0 方式 1 为 16 位定时，初值 = 65536 - 半周期计数值
;       表中数值为 8 个基础音阶的半周期定时初值
;       对应 P3.0~P3.7: do、re、mi、fa、sol、la、si、do+
        ORG     0100H
NOTE_H: DB      0FEH,0FEH,0FDH,0FDH,0FDH,0FCH,0FCH,0FBH
NOTE_L: DB      022H,056H,080H,09AH,0C6H,00CH,044H,08CH

; 主程序入口
; 主循环功能：扫描 8 个按键，根据按键号启动对应音阶的定时器发声
MAIN:   MOV     TMOD, #01H     ; 定时器 0 方式 1：16 位定时器，由 TR0 启停
        SETB    ET0            ; 允许定时器 0 中断
        SETB    EA             ; 开总中断
        MOV     P3, #0FFH      ; P3 口全部写 1，配置为输入口
        CLR     P2.0           ; P2.0 初始输出低电平

; 按键扫描循环：检测是否有按键按下
SCAN:   MOV     A, P3          ; 读取 P3 口 8 路按键状态
        ANL     A, #0FFH       ; 保留低 8 位
        CJNE    A, #0FFH, FIND_NOTE ; 若不等于 0FFH，说明有按键按下
        CLR     TR0            ; 无按键按下，停止定时器 0，蜂鸣器静音
        SJMP    SCAN           ; 继续扫描按键

; 查找按键对应的音阶：将按键位转换为音阶序号 0~7
FIND_NOTE:
        CPL     A              ; 取反：按下位由 0 变为 1
        MOV     R2, #0         ; R2 用于计算音阶序号
FIND_L: RRC     A              ; 带进位右移，逐位查找被按下的键
        JC      SET_NOTE       ; 若 C=1 表示找到被按下的键
        INC     R2             ; 未找到则音阶序号加 1
        SJMP    FIND_L         ; 继续右移查找

; 设置定时器初值：根据音阶序号查表并装载定时器初值
SET_NOTE:
        MOV     A, R2
        ANL     A, #07H        ; 限制音阶序号在 0~7 范围
        MOV     B, #2
        MUL     AB             ; B:A = 音阶序号 × 2，每个音阶占 2 字节初值

        ; 获取低字节初值
        MOV     DPTR, #NOTE_L  ; 低字节表首地址送 DPTR
        MOVC    A, @A+DPTR     ; 查表得到定时器低字节初值
        MOV     R3, A          ; R3 保存定时器低字节初值

        ; 获取高字节初值
        MOV     A, B
        MOV     DPTR, #NOTE_H  ; 高字节表首地址送 DPTR
        MOVC    A, @A+DPTR     ; 查表得到定时器高字节初值
        MOV     R4, A          ; R4 保存定时器高字节初值

        SETB    TR0            ; 启动定时器 0，开始输出对应频率方波
        SJMP    SCAN           ; 返回继续扫描，实现按键长按持续发声

; 定时器 0 中断服务程序：按设定周期翻转蜂鸣器引脚，产生方波
; 说明：每次中断重新装载初值，并取反 P2.0，方波频率由定时周期决定
T0_ISR: MOV     TL0, R3        ; 装载定时器低字节初值
        MOV     TH0, R4        ; 装载定时器高字节初值
        CPL     P2.0           ; 翻转蜂鸣器引脚，形成方波输出
        RETI                   ; 中断返回

        END                    ; 程序结束

4 评分标准

评分项	分值	评分标准
音阶频率	30分	8 个音阶频率准确，差异明显
程序编写	40分	代码正确、规范，注释清晰
功能实现	20分	按下发声、释放静音，8 键互不干扰
实训报告	10分	报告内容完整、整洁

单片机 按键控制实训

单片机按键控制 · 9 大经典实训

9 大经典玩法一览

单按键控制 LED 点亮与熄灭

独立按键单次触发流水灯启动

双按键分别控制灯光启停

8按键独立控制8路 LED 单独开关

按键消抖专项实训

4位按键切换4种灯光流动模式

按键计数，两位共阳数码管同步显示按压次数

8路按键抢答1位共阳数码管显示

8路按键控制发基础音

单按键控制 LED 点亮与熄灭

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

上拉电阻

防止短路

输入口设置

独立按键单次触发流水灯启动

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

释放检测

延时消抖

双按键分别控制灯光启停

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

标志位保护

多键扫描

8按键独立控制8路 LED 单独开关

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

端口写 1

XRL 指令

按键消抖专项实训

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

消抖时间

释放消抖

4位按键切换4种灯光流动模式

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

查表偏移

模式保持

按键计数，两位共阳数码管同步显示按压次数

1 项目简介

2 电路图

电路说明

3 程序内容（汇编语言）

4 评分标准

5 注意事项与安全规范

动态扫描

段码共阳

8路按键抢答1位共阳数码管显示

1 项目简介

2 电路图

电路说明

单片机
按键控制实训
